LC1G2254KUEN Schneider PLC Contrôleur Logique Programmable 24VDC 0.4GHZ 220W
LC1G2254KUEN Description

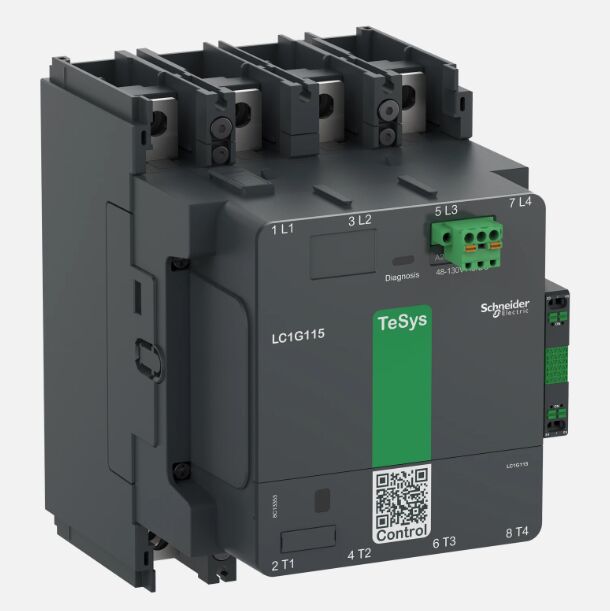

Le LC1G2254KUEN est un contacteur haute puissance à 4 pôles (4NO) de la série TeSys Giga de Schneider Electric, conçu pour la commutation de puissance industrielle lourde et le contrôle moteur. Classé à 225 A (AC-3, 440 V) avec une tension d'isolement de 1000 V AC, il offre des performances fiables pour les applications exigeantes dans les industries de fabrication, d'énergie et de procédés. Équipé d'une bobine électronique à large plage de 100 à 250 V AC/DC et de contacts auxiliaires intégrés 1 NO + 1 NF, il assure une intégration transparente dans les systèmes de contrôle mondiaux. Conçu pour la robustesse et l'efficacité, il présente une faible consommation d'énergie, une capacité de courant de tenue de courte durée élevée et la conformité aux normes de sécurité internationales, ce qui le rend idéal pour le démarrage direct de moteurs, la distribution d'énergie et la commutation de charges dans des environnements difficiles.
LC1G2254KUEN Caractéristiques principales
- Configuration 4 pôles: 4 contacts principaux NO pour une commutation de charge polyvalente, adaptés aux applications d'alimentation et de moteur.
- Bobine à large plage: Fonctionnement 100-250 V AC/DC (50/60 Hz) avec limitation de crête bidirectionnelle intégrée, assurant la compatibilité avec les systèmes d'alimentation mondiaux et des performances stables sous les fluctuations de tension.
- Courant et tension nominale élevés: Courant thermique conventionnel (Ith) de 330 A (40 °C) ; AC-1 (résistif) 330 A @ 1000 V ; AC-3 (moteur) 225 A @ 440 V ; tension d'isolement nominale (Ui) 1000 V AC, catégorie de surtension III.
- Capacité de coupure supérieure: Capacité de coupure nominale de 2050 A à 440 V, assurant une interruption fiable des charges inductives et des moteurs.
- Courant de tenue de courte durée élevé: Icw 1,8 kA (10 s), 1,0 kA (30 s), 0,85 kA (1 min), 0,56 kA (3 min), 0,44 kA (10 min) pour une tolérance aux défauts améliorée.
- Contacts auxiliaires intégrés: Bloc auxiliaire 1 NO + 1 NF (17 V/1 mA) pour la signalisation du circuit de commande, éliminant le besoin de montage externe.
- Durée de vie mécanique et électrique robuste: Durabilité mécanique de 8 millions de cycles ; durée de vie électrique (AC-3) jusqu'à 400 000 cycles pour une fiabilité à long terme.
- Faible consommation d'énergie: Inrush 540 VA (AC) / 380 W (DC) ; maintien 12,4 VA (AC) / 7,8 W (DC), réduisant la consommation d'énergie et la dissipation de chaleur.
- Vitesse de commutation rapide: Temps de fermeture 40-70 ms ; temps d'ouverture 15-50 ms pour une réponse rapide dans les systèmes de contrôle.
- Sécurité et conformité complètes: Protection frontale IP2X, certifié CE, CCC, cULus, UKCA et IEC 60947-4-1 ; sécurité fonctionnelle jusqu'à PL e (EN ISO 13849-1).
- Montage flexible: Montage sur plaque de base avec bornes à vis sécurisées (couple 18 N·m) pour une installation facile dans les armoires de commande.
LC1G2254KUEN Matériaux et applications
Matériaux
- Contacts principaux: Alliage d'argent à haute conductivité et résistance à l'arc pour une longue durée de vie électrique et une faible résistance de contact.
- Bornes du circuit principal: Cuivre à haute conductivité avec placage d'étain, doté d'options de cosses à œillet/cosses à fourche pour des connexions sécurisées et à faible perte.
- Boîtier et isolation: Thermoplastique renforcé, sans halogène, ignifuge (UL94 V-0) pour la résistance aux chocs, la dissipation de chaleur et la protection de l'environnement.
- Contacts auxiliaires: Alliage d'argent pour une commutation fiable à faible courant dans les circuits de commande.
- Bobine et composants internes: Fil de cuivre de haute qualité avec isolation Classe F ; condensateurs électrolytiques pour un fonctionnement stable dans les environnements à haute température.
Applications typiques
- Contrôle moteur: Démarrage et arrêt direct de moteurs triphasés jusqu'à 132 kW (440 V, AC-3) dans les pompes, ventilateurs, compresseurs et convoyeurs.
- Distribution d'énergie: Commutation de charges résistives/inductives jusqu'à 1000 V dans la production d'énergie, les sous-stations et les tableaux de distribution industriels.
- Industries de procédés: Équipements de traitement chimique, agroalimentaire et pharmaceutique nécessitant une commutation de charge et un contrôle moteur fiables.
- Énergies renouvelables: Onduleurs solaires, éoliennes et systèmes de stockage d'énergie pour la commutation et la protection de puissance haute tension.
- Marine et offshore: Systèmes d'alimentation des navires et machines offshore, adaptés aux conditions environnementales difficiles (certifiés pour les applications marines).
- Manutention: Convoyeurs, ascenseurs et machines d'emballage pour le contrôle moteur à courant élevé en fonctionnement continu.
LC1G2254KUEN Paramètres importants
| Paramètre |
Spécification |
| Numéro de pièce |
LC1G2254KUEN |
| Marque |
Schneider Electric (Série TeSys Giga) |
| Type de produit |
Contacteur haute puissance 4 pôles (4 NO) |
| Tension nominale du circuit principal (Ue) |
≤ 1000 V AC (50/60 Hz) ; ≤ 460 V DC |
| Courant thermique conventionnel (Ith) |
330 A (40 °C, air libre) |
| Courant de fonctionnement nominal (AC-1, résistif) |
330 A @ 1000 V (40 °C) |
| Courant de fonctionnement nominal (AC-3, moteur) |
225 A @ 440 V (40 °C) ; 132 kW (440 V) |
| Pôles et configuration des contacts |
4P (4 contacts principaux NO) ; 1 contact auxiliaire NO + 1 NF |
| Tension de la bobine de commande |
100-250 V AC/DC (50/60 Hz) |
| Consommation d'énergie de la bobine |
Inrush : 540 VA (AC) / 380 W (DC) ; Maintien : 12,4 VA (AC) / 7,8 W (DC) |
| Capacité de coupure nominale (Icu) |
2050 A @ 440 V |
| Courant de tenue de courte durée nominal (Icw) |
1,8 kA (10 s), 1,0 kA (30 s), 0,85 kA (1 min), 0,56 kA (3 min), 0,44 kA (10 min) |
| Capacité de fermeture nominale (Irms) |
2720 A @ 440 V |
| Durée de vie mécanique |
≥ 8 000 000 cycles |
| Durée de vie électrique (AC-3) |
≥ 400 000 cycles |
| Température de fonctionnement |
-25 °C à +60 °C ; -40 °C à +70 °C (à Uc) |
| Température de stockage |
-60 °C à +80 °C |
| Indice de protection (IP) |
IP2X (face avant avec capots) |
| Catégorie de surtension |
III |
| Tension de tenue aux impulsions nominale (Uimp) |
8 kV |
| Montage |
Montage sur plaque de base (vertical/horizontal) |
| Type de borne |
Principal : Cosses à œillet/cosses à fourche (185 mm² max) ; Aux : Bornes à poussoir (0,2-2,5 mm²) |
| Couple de serrage (principal) |
18 N·m |
| Impédance moyenne |
0,00015 Ω |
| Dimensions (L×H×P) |
108 × 193 × 193 mm (4,25 × 7,60 × 7,60 pouces) |
| Poids net |
3,6 kg (7,94 lb) |
| Certifications |
CE, CCC, cULus, UKCA, CB Scheme, IEC 60947-4-1, EN ISO 13849-1 (PL e) |
| Green Premium |
Oui (sans mercure, plastiques sans halogène) |
