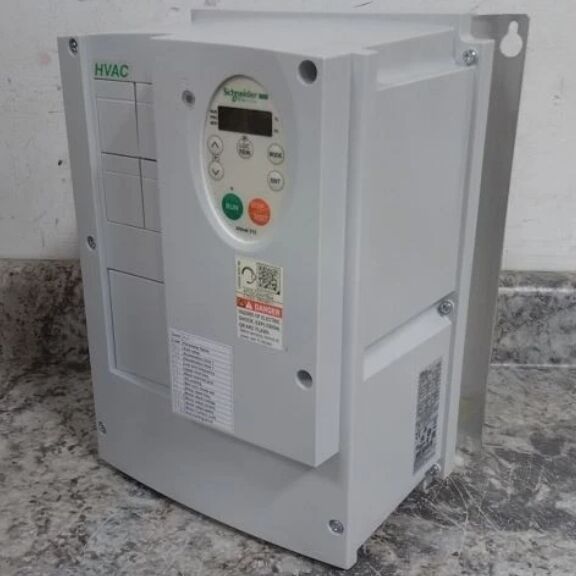

Variateur de fréquence Schneider ATV212W075N4 18,5 [kW] / 25 [HP]
ATV212W075N4 Description
Le ATV212W075N4 est un variateur de vitesse (VSD) haute performance, monté en applique, de la série Altivar 212 de Schneider Electric, conçu pour le contrôle précis de la vitesse des moteurs asynchrones triphasés dans les applications industrielles et commerciales. D'une puissance nominale de 7,5 kW (10 HP) avec une entrée triphasée de 400 V (380–480 V AC, 50/60 Hz), il offre un contrôle moteur fiable et économe en énergie grâce à une technologie de contrôle vectoriel avancée. Conçu pour une installation facile, un fonctionnement robuste et une intégration transparente dans les systèmes de contrôle industriels standard, il prend en charge les charges à couple constant et à couple variable, ce qui le rend idéal pour les pompes, les ventilateurs, les compresseurs, les convoyeurs et les machines générales. Il est doté de filtres CEM intégrés, d'une régulation PID et de multiples options de communication pour une connectivité système flexible.
ATV212W075N4 Caractéristiques principales
- Puissance nominale de 7,5 kW (10 HP): Optimisé pour les moteurs triphasés 400 V, délivrant un courant de sortie nominal de 17,5 A pour un fonctionnement moteur stable.
- Modes de contrôle avancés: Prend en charge le contrôle vectoriel sans capteur (SLVC) pour un couple élevé à basse vitesse et le contrôle V/F pour les applications standard ; assure une accélération/décélération douce et une régulation de vitesse précise.
- Filtre CEM intégré: Le filtre CEM intégré de classe C2 (conforme à la norme IEC 61800-3) réduit les interférences électromagnétiques, éliminant le besoin de filtres externes et simplifiant l'installation.
- Large compatibilité de tension et de fréquence: Entrée : 380–480 V AC triphasé, 50/60 Hz ; plage de fréquence de sortie : 0–500 Hz pour un réglage flexible de la vitesse du moteur.
- Régulateur PID intégré: Fonction PID intégrée pour le contrôle en boucle fermée de la pression, du débit, de la température ou du niveau—idéal pour les systèmes CVC et de processus pompe/ventilateur.
- Multiples options de communication: Modbus RTU (RS485) intégré pour une connectivité de base ; modules optionnels pour CANopen, Profibus DP, Ethernet/IP, Modbus TCP pour une intégration système avancée.
- Interface conviviale: Grand écran LCD rétroéclairé avec navigation intuitive dans les menus, surveillance des paramètres en temps réel et mise en service rapide via des macros d'application prédéfinies.
- Protection complète: Protection contre les surtensions, sous-tensions, surintensités, surcharges, courts-circuits, surchauffes et pertes de phase ; protection thermique du moteur via une entrée PTC intégrée.
- Tolérance environnementale robuste: Fonctionne dans des températures ambiantes jusqu'à 50 °C (sans déclassement) et jusqu'à 60 °C (avec déclassement) ; protection IP20 pour une installation intérieure murale.
- Fonctions d'économie d'énergie: Optimisation automatique de l'énergie, mode veille et contrôle vectoriel du flux réduisent la consommation d'énergie, abaissant les coûts d'exploitation pour les charges de ventilateurs/pompes.
- Maintenance facile: Clavier amovible, blocs de jonction enfichables et fonctions de diagnostic (historique des défauts, état en temps réel) simplifient le dépannage et l'entretien.
ATV212W075N4 Matériaux et applications
Matériaux
- Boîtier: Thermoplastique renforcé haute résistance, ignifuge (UL94 V-0) – résistant aux chocs, anti-corrosion et dissipateur de chaleur.
- Dissipateur thermique: Alliage d'aluminium extrudé avec une conception optimisée des ailettes pour une gestion thermique efficace, assurant un fonctionnement stable sous fortes charges.
- Circuits internes: Barres omnibus en cuivre de haute qualité, cartes PCB isolées avec revêtement conforme et condensateurs électrolytiques longue durée pour une fiabilité dans les environnements industriels difficiles.
- Bornes: Bornes à vis en laiton nickelé avec haute résistance au couple, assurant des connexions électriques sûres et empêchant l'oxydation.
- Clavier et boîtier: Plastique ABS pour le panneau de commande, avec une interface étanche pour résister à la poussière et à l'humidité (classé IP20).
Applications typiques
- Systèmes CVC: Ventilateurs, soufflantes, unités de traitement d'air et pompes pour les bâtiments commerciaux, les hôpitaux et la ventilation industrielle.
- Manutention des fluides: Pompes centrifuges, surpresseurs, systèmes de traitement de l'eau et systèmes d'irrigation pour un contrôle précis du débit/de la pression.
- Manutention des matériaux: Convoyeurs, ascenseurs, mélangeurs et machines d'emballage pour une régulation variable de la vitesse et du couple.
- Machines industrielles: Compresseurs, extrudeuses, concasseurs et équipements à entraînement moteur triphasé à usage général.
- Contrôle de processus: Équipements de transformation alimentaire et des boissons, pharmaceutiques et chimiques nécessitant un contrôle précis de la vitesse et des paramètres de processus.
- Eau et eaux usées: Pompes d'égout, filtres-presses et systèmes d'aération pour la gestion de l'eau municipale et industrielle.
ATV212W075N4 Paramètres importants
| Paramètre |
Spécification |
| Numéro de pièce |
ATV212W075N4 |
| Marque |
Schneider Electric (Série Altivar 212) |
| Type de produit |
Variateur de vitesse triphasé (VSD), monté en applique |
| Puissance moteur nominale |
7,5 kW (10 HP) |
| Tension d'entrée |
380–480 V AC, triphasé, 50/60 Hz |
| Tension de sortie |
0–tension d'entrée (triphasé) |
| Courant de sortie nominal |
17,5 A |
| Plage de fréquence de sortie |
0–500 Hz |
| Modes de contrôle |
Contrôle vectoriel sans capteur (SLVC), Contrôle V/F |
| Filtre CEM intégré |
Classe C2 (IEC 61800-3) |
| Ports de communication |
Modbus RTU (RS485) intégré ; CANopen, Profibus DP, Ethernet/IP, Modbus TCP en option |
| Régulateur PID |
Intégré, contrôle de processus en boucle fermée |
| Degré de protection |
IP20 (usage intérieur) |
| Température ambiante de fonctionnement |
-10 °C à +50 °C (sans déclassement) ; jusqu'à +60 °C (avec déclassement de courant) |
| Température de stockage |
-25 °C à +70 °C |
| Capacité de surcharge |
110 % pendant 60 s, 150 % pendant 3 s (couple constant) |
| Fréquence de commutation |
2–16 kHz (réglable) |
| Dimensions (L×H×P) |
130 × 280 × 185 mm |
| Poids |
Environ 3,8 kg |
| Certifications |
Conforme CE, UL, CSA, RoHS, IEC 61800-3 |
| Montage |
Monté en applique (orientation verticale) |
| Type de bornes |
Bornes à vis (alimentation principale + commande) |
| Méthode de refroidissement |
Convection naturelle (ventilateur en option) |
