L22BA452BG17G61 NUMATICS Servo moteur encodeur 24VDC 50 ((KHz) 0,45 kW
L22BA452BG17G61 Définition

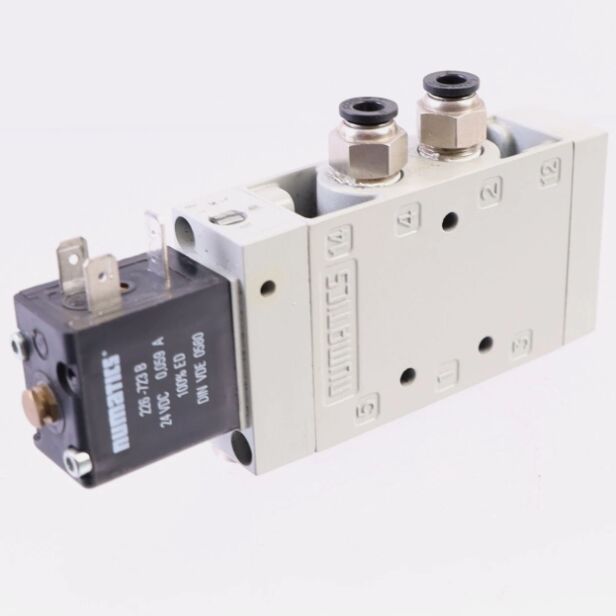

LeL22BA452BG17G61est une soupape pneumatique directionnelle à pilote solénoïde simple et à retour de ressort de la série L2 de Numatics (qui fait maintenant partie d'Emerson/Aventics).4/2 (5 ports, 2 positions)configuration à bobine et à manche, conçue pour l'automatisation d'usine et le contrôle du mouvement.il contrôle les bouteilles à double action par CC-Link ou des signaux câblés. Avec une largeur de carrosserie compacte de 1 " et une capacité de montage en ligne / en multiple, il convient aux armoires de commande denses et aux collecteurs multi-stations (2 ′′ 12 stations).il assure des performances fiables dans des environnements industriels difficiles.
L22BA452BG17G61Principales caractéristiques
- Le contrôle du débit, 4/2: conception à 5 ports et à 2 positions de bobine et de manche pour l'actionnement double du cylindre.
- 7olenoïde-pilote et retour au ressort: pilote de solénoïde simple 24 VDC avec retour de ressort; blocage par écoulement pour intervention manuelle.
- Facteur de forme économe en espace: 1 " corps étroit pour un montage dense en ligne ou en collecteur (212 stations).
- Large plage de pression: soupape principale: 28" Hg vide à 150 PSIG (10 bar); pilote: 14,5 ‰ 150 PSIG (1 ‰ 10 bar).
- Capacité de débit élevée: jusqu'à 79 SCFM @ 80 PSIG (1674 NI/min @ 6 bar) pour une réponse rapide du cylindre.
- Porteur de 1/4" G: fil universel pour une intégration facile avec les lignes pneumatiques.
- Coil à faible puissance: 24 VDC, bobine efficace de 1,42 W avec connexion DIN pour un remplacement rapide.
- Service non lubrifié: Compatible avec les systèmes d'air non lubrifiés, réduisant l'entretien.
- Diagnostic intégré: Indicateurs LED embarqués pour l'état d'alimentation/d'actionnement; montage de collecteur visible pour la visibilité.
- Une construction robuste: résiste aux vibrations, aux chocs et à l'EMI pour un fonctionnement fiable à long terme.
L22BA452BG17G61Matériaux et applications
Matériaux
- Corps: fonte sous pression zinc-aluminium pour résistance, résistance à la corrosion et stabilité thermique.
- Résistance à l'écoulement: acier durci/alliage d'acier pour résistance à l'usure et étanchéité précise.
- Les joints: caoutchouc nitrile (NBR) pour une compatibilité avec l'air, un faible frottement et une longue durée de vie.
- Les terminaux/connecteurs: bornes de vis en laiton nickelé + connecteur solénoïde DIN 43650 pour un câblage sûr et résistant à la corrosion.
- Logement/enclos: plastique d'ingénierie renforcé de verre (UL94 V-0) pour résistance aux flammes et durabilité mécanique.
- Matériel de montage: vis en acier inoxydable pour le raccordement des collecteurs, assurant une résistance aux vibrations.
Applications typiques
- Automatisation des usines: lignes de montage, machines d'emballage et systèmes de transport pour le contrôle des cylindres.
- Les machines-outils et la robotique: centres d'usinage CNC, bras robotiques et stations de serrage.
- Traitement des matériaux: palettisateurs, ascenseurs et systèmes de tri pour actionnement pneumatique à cycle élevé.
- Processus et industrie générale: usines alimentaires et de boissons, pharmaceutiques et chimiques nécessitant un air non lubrifié et une grande tolérance à la pression.
- Fabrication automobile: Automatisation de l'atelier de carrosserie, assemblage du moteur et lignes de presse.
L22BA452BG17G61Paramètres importants
| Paramètre |
Spécification |
| Numéro de la partie |
L22BA452BG17G61 |
| Marque |
Numatique (Emerson/Aventics) |
| Type de produit |
Valve de commande directionnelle à solénoïde pilote de la série L2 4/2 |
| Configuration de la soupape |
4 voies, 2 positions (5 ports), bobine et manche |
| Activation |
Un seul solénoïde-pilote + retour de ressort; contrôle de verrouillage par écoulement (manuel) |
| Taille du port |
1/4" G (fil) |
| Capacité de débit |
79 SCFM @ 80 PSIG (1674 NI/min @ 6 bar); facteur Cv ~ 1.70 |
| Pression de fonctionnement principale |
28" Hg sous vide à 150 PSIG (1 ¢ 10 bar) |
| La pression du pilote (interne/externe) |
14.5 ¢ 150 PSIG (1 ¢ 10 bar) |
| Coils de solénoïde |
24 VDC, 1,42 W; connecteur branchable selon la norme DIN 43650 |
| Température ambiante |
-23 °C à +66 °C (-10 °F à +115 °F) |
| Les médias |
Air comprimé (lubrifié ou non lubrifié) |
| Montage |
En ligne ou en collecteur (2 ∼ 12 stations); options communes d'alimentation/échappement |
| Matériau du corps |
Dépouillés sous pression en zinc-aluminium |
| Matériau des joints |
Nitrure (NBR) |
| Le poids |
Environ 390 g. |
| Dimensions (W × H × D) |
Approximativement 2,89 × 5,99 × 2,00" (73,4 × 152,2 × 50,8 mm) |
| Certifications |
CE, RoHS; conforme à la norme ISO 12238 (ventiles pneumatiques) |
| Conformité |
NEMA 0 (armoire intérieure); protection IP20 |
