Unité d'interface réseau GE Fanuc Emerson Versamax Genius IC200GBI001 Deux bornes Genius

Unité d'interface réseau GE Fanuc Emerson Versamax Genius IC200GBI001 Deux bornes Genius

Définition
L'IC200GBI001 est un module de communication VersaMax. Ce module est une unité d'interface réseau Genius, permettant d'installer des modules d'E/S VersaMax dans une architecture d'E/S distribuée.Ce module est conçu pour accueillir jusqu'à huit (8) modules d'E/S par rack et supporte l'installation de jusqu'à huit (8) racks.Il prend en charge une vitesse de transmission de 153,6 kbaud pour la configuration réseau étendue; 153,6 kbaud, 76,8 kbaud et 38,4 kbaud pour la configuration standard,L'IC200GBI001 peut accueillir un grand nombre de points d'entrée/sortie, en particulier, jusqu'à 1024 points pour les entrées discrètes; 1024 sorties discrètes; 128 octets de mémoire d'entrée analogique analogique et 128 octets de mémoire de sortie analogique.Ce module peut gérer la numérisation de 128 octets d'entrée réseau par balayage et 128 bits de sortie par balayageIl a une consommation d'énergie de 250 mA @ 4VDC et de 10 mA @ 3.3 mA.L'IC200GBI001 est compatible pour une utilisation avec une variété de systèmes de contrôle, car le protocole Genius est pris en charge par les plates-formes de contrôle précédentes et modernesLes systèmes de commande compatibles comprennent les séries 90-70 et PACSystem RX7i et PACSystem RX3i.Les révisions appropriées du micrologiciel doivent être chargées à la fois sur le contrôleur et sur le module d'interface réseau IC200GBI001 Genius..

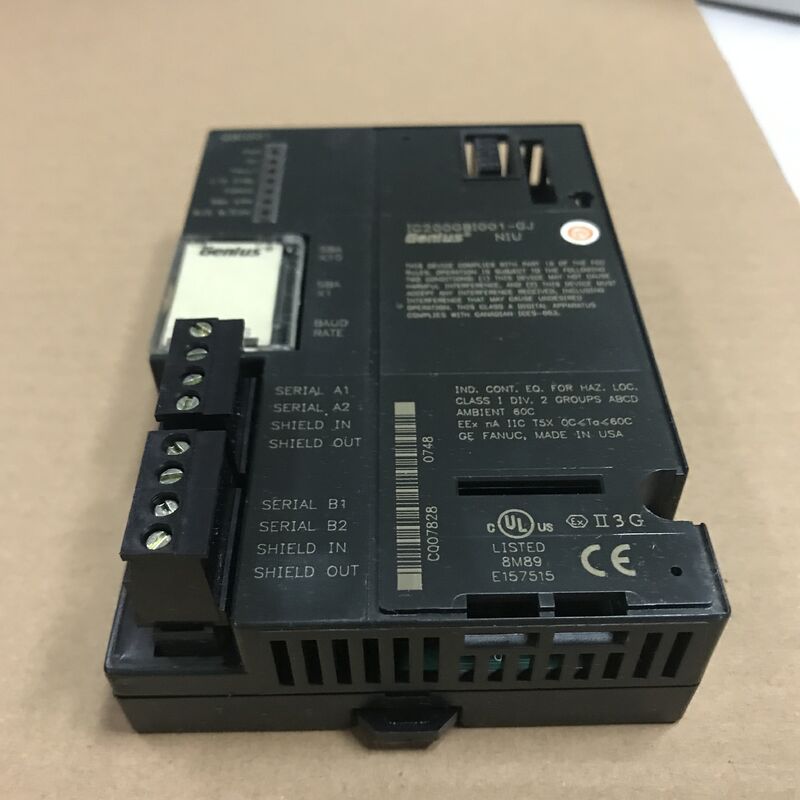

L'IC200GBI001 est équipé de deux terminaux de connexion Genius. Le terminal supérieur sert de point de connexion Genius principal tandis que le terminal inférieur sert de port redondant.Ces ports sont conçus pour se connecter dans la topologie de la chaîne DaisyLes valeurs de résistance appropriées sont de 75, 100, 120 ou 150 ohms à travers les bornes Série 1 et 2.

L'unité GE Fanuc IC200GBI001 est une unité d'interface réseau ou NIU fabriquée par GE Intelligent Platforms/GE Fanuc.Il appartient à la série GE Versamax et il est conçu pour fournir des fonctions de commande pour différents modules d'E/S qui lui sont connectésLorsque le NIU est installé avec la bonne version du micrologiciel, il est compatible avec plusieurs modules tels que les contrôleurs Genius Bus, les PLC de la série 90-70 et les PLC PacSystems RX7i et Rx3i.Tout ordinateur qui peut contrôler le bus peut être utilisé comme PC hôteChacun des racks de l'unité d'interface réseau IC200GBI001 a une capacité de 8 modules et supporte également 8 racks au maximum.L'entrée réseau maximale que chaque bus peut scanner est de 128 octets avec une mémoire I/O discrète maximale de 1024 points et une mémoire I/O analogique de 128 octets.

L'unité GE Fanuc IC200GBI001 est livrée avec 2 réglages de puissance différents, soit 3,3 Volts de puissance à 10 milliampères de courant et 5 Volts de puissance à 250 milliampères de courant.Il a des adresses de bus série allant de 0 à 31Le taux de transfert de données dans l'ensemble du réseau est de 153,6 Kbps pour les transferts prolongés et de 153,6 Kbps pour les transferts standard.Les opérateurs de l'unité d'interface réseau IC200GBI001 doivent savoir que le taux de transfert varie en fonction de la distance entre les appareils et du nombre d'appareils pris en charge.L'IC200GBI001 NIU est livré avec un large éventail de fonctionnalités, y compris 64 I/O analogiques, la possibilité d'utiliser des câbles à fibre optique et des câbles à paire torsadée (STP) blindés, des connecteurs amovibles,les données de diagnostic des opérateurs disponibles par le biais du mode de diagnostic amélioré (MDE)En outre, cette unité d'interface réseau fournit une redondance pour le matériel ainsi que pour les médias.
