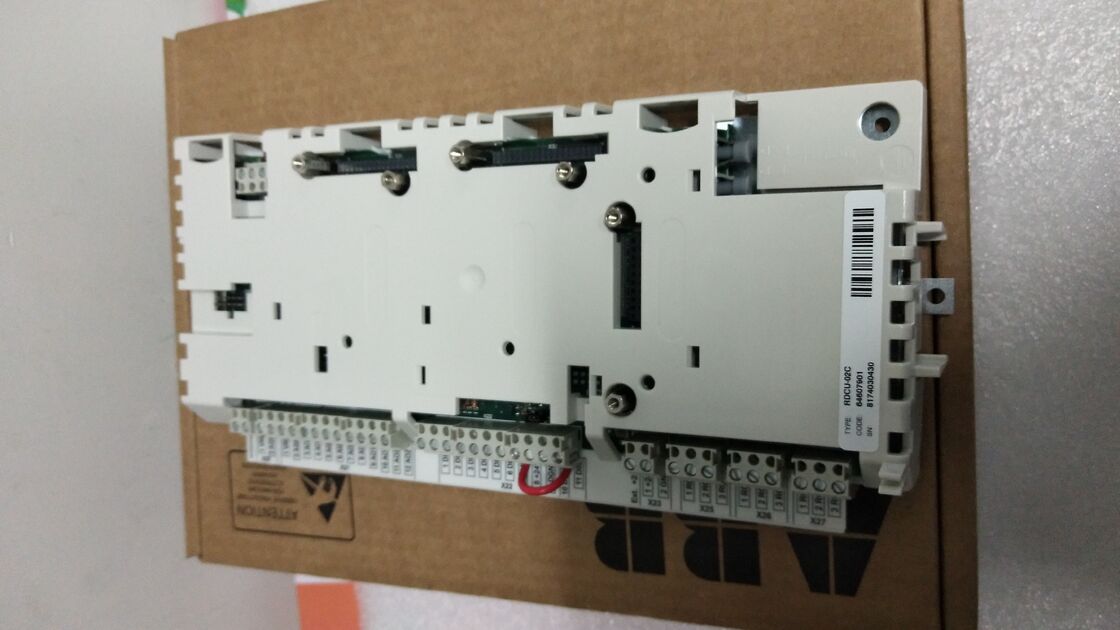

Unités de commande de conduite ABB RDCU02C Unité de commande d'onduleur

Général

Les blindages des câbles d'E/S doivent être mis à la terre sur le châssis de la baie aussi près que possible du RDCU.

Utiliser des passe-fils à toutes les entrées de câbles.

Manipuler les câbles à fibre optique avec soin. Lors du débranchement des câbles à fibre optique, saisir toujours le connecteur, et non le câble lui-même. Ne pas toucher les extrémités des fibres avec les mains nues, car la fibre est extrêmement sensible à la saleté.

La charge de traction à long terme maximale pour les câbles à fibre optique inclus est de 1 N ; le rayon de courbure minimal à court terme est de 25 mm (1”).

Connexions d'entrée/sortie numériques/analogiques

Voir le manuel du micrologiciel du programme d'application en question.

Installation des modules optionnels

Suivre les instructions données dans le manuel d'utilisation du module.

Autres connexions

Voir également le schéma de câblage ci-dessous.

Alimentation du RDCU

Le RDCU est alimenté via le connecteur X34. L'unité peut être alimentée à partir de la carte d'alimentation du module onduleur (ou alimentation IGBT), à condition que le courant maximal de 1 A ne soit pas dépassé.

Le RDCU peut également être alimenté à partir d'une alimentation externe de 24 V CC. Noter également que la consommation de courant du RDCU dépend des modules optionnels connectés. (Pour la consommation de courant des modules optionnels, voir leurs manuels d'utilisation respectifs.)

Connexion à fibre optique au module onduleur/alimentation IGBT

Connecter la liaison PPCS de la carte AINT (modules de la série ACS 800) de l'onduleur (ou module d'alimentation IGBT) aux connecteurs à fibre optique V57 et V68 du RDCU.

Remarque : Les distances maximales recommandées pour la liaison à fibre optique sont de 10 m (pour le câble plastique [POF]). Si des distances plus longues sont nécessaires, contacter un représentant ABB.
