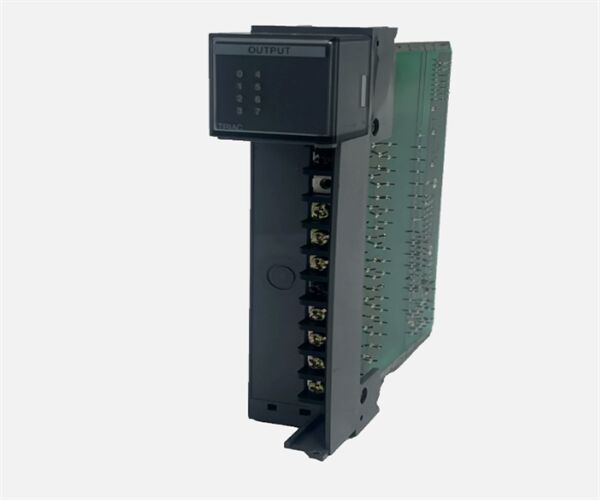

Module de sortie Allen-Bradley 1746-OA8 Sortie analogique isolée

Description du produit 1746-OA8

L'Allen-Bradley 1746-OA8 est un module de sortie SLC 500 AC. Ce module fait partie des modules de sortie discrets,utilisée pour alimenter des charges électriques fonctionnant à une tension de fonctionnement comprise entre 85 et 264 VCA avec une fréquence de 47 à 63 HzLa tension nominale de sortie du module est de 120 VAC et de 240 VAC et occupe une seule fente du châssis 1746.

Chaque canal du 1746-OA8 fournit un courant de sortie continu de 1,0 A @ 30 °C (86 °F) ou 0,50 A @ 60 °C (140 °F), tandis que le courant de sortie continu maximum par module est de 8.0 A @ 30 °C et 4.0 A @ 60 °C (140 °F). En outre, chaque canal a un retard de signal ON de 1 ms pour la charge résistive et un retard de signal OFF maximum de 11 ms pour la charge résistive.

Le 1746-OA8 tire un courant de 185 mA @ 5VDC avec une chute de tension de sortie d'état ON de 1,50V @ 1,0 A.Le courant de charge minimum du module est de 10 mA avec un courant de sortie de fuite maximal à l'arrêt de 2 mALe courant de surtension maximal du module par point est de 10 A pendant 25 ms.

Le 1746-OA8 s'adapte à n'importe quel emplacement disponible du châssis 1746 à l'exception du premier emplacement qui est réservé au processeur SLC 500.

Pour l'installation, le module doit être fixé au châssis lorsque l'alimentation n'est pas activement fournie, car ce module ne prend pas en charge l'extraction et l'insertion sous tension (RIUP).

Le 1746-OA8 a un courant de fuite maximal de 2mA dans son état OFF et la charge de courant minimale sur chaque point de sortie est de 10mA. Le courant maximal sur chaque point de sortie est de 1A qui tombe à 0.5A à 60 °C et le courant global sur le module 1746-OA8 est de 8A mais il peut tomber à 4A à 60 °CIl a une chute de tension de 1,50 V à 1 A dans son état OFF et le module a une surtension de courant de sortie de 10 A pendant 25 ms. The 1746-OA8’s factory-designated operational temperature falls between 0 and 60 °C (32 and 140 °F) and it must be used in 5-95% non-condensing relative humidity and stored at a temperature between 40 and 85 °C (-40 and 185 °F)Il est conçu pour résister à une vibration opérationnelle de 2,5G à 57-2000 Hertz et il peut supporter une note de choc de 30G.Le 1746-OA8 est équipé de l'immunité au bruit ICS 2-230 de la norme NEMA et est certifié UL et CSA.
