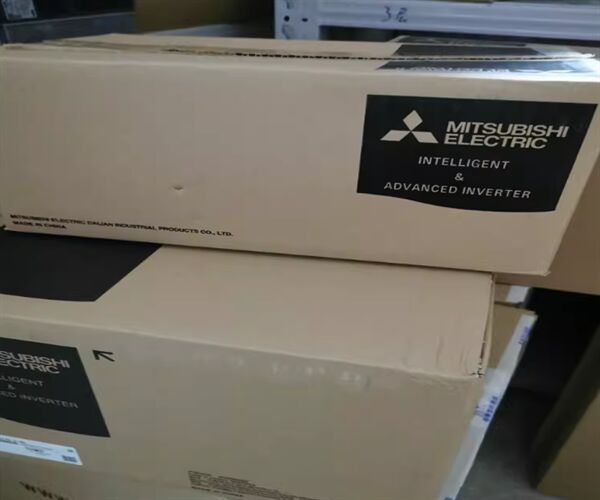

Variateur de fréquence Mitsubishi FR-A840-00038-E2-60
Description du FR-A840-00038-E2-60
Onduleur CA Mitsubishi FR-A800 E Series pour moteur de 0,75 kW (1 HP) 400 V 3 Ph à 2,5 A en cas de surcharge élevée, ou 1,5 kW (2 HP) à 3,8 A en cas de fonctionnement avec ventilateur/pompe. Fonctionne en VxF, Vectoriel sans capteur ou Vectoriel de flux en boucle fermée complète (lorsque la carte de retour d'encodeur en option est installée). Configuration simple et prêt à fonctionner à partir de ses paramètres par défaut.
Taille 1 - 150 mm de large x 140 mm de profondeur x 260 mm de haut. IP20 Poids : 2,8 kg
Surcharge - 150 % x 60 secondes, 200 % x 3 secondes (Surcharge élevée)
Surcharge - 110 % x 60 secondes, 120 % x 3 secondes (Pour ventilateur/pompe)
Plage de contrôle de la vitesse - 0,5 Hz à 400 Hz.
Freinage – Aucun (option via une unité de freinage externe).
Modèle équipé d'une borne CA.
3 entrées analogiques, 12 entrées numériques, 2 sorties analogiques, 5 sorties numériques, 2 jeux de contacts de relais, fonctions PLC intégrées et RS485 Modbus-RTU,
Comprend une carte Ethernet intégrée (FR-A8ETH).
Logique de contrôle - Version Source.
Circuit imprimé revêtu (Conforme à la norme CEI60721-3-3 3C2/3S2).
Fonction 'Safe Torque Off' (STO) à SIL 2.
Spécification de FR-A840-00038-E2-60
| Spécification |
Valeur |
| Série |
SÉRIE FR-A |
| Type |
ONDULEUR FR-A800-E |
| Tension nominale minimale (V) |
380 |
| Tension minimale admissible (V) |
323 |
| Tension nominale maximale (V) |
500 |
| Tension maximale admissible (V) |
550 |
| Type de courant |
CA |
| Phases |
3 |
| Courant de sortie nominal ND (A) |
2,5 |
| Capacité nominale du moteur ND (kW) |
0,75 |
| Plage de fréquences (Hz) |
0,2–590 |
| Méthode de contrôle |
CONTRÔLE VECTORIEL (AVEC FR-A8AP), CONTRÔLE V/F, SOFT-PWM/PWM HAUTE FRÉQUENCE, CONTRÔLE VECTORIEL SANS CAPTEUR RÉEL, CONTRÔLE VECTORIEL SANS CAPTEUR PM, CONTRÔLE VECTORIEL DE FLUX MAGNÉTIQUE |
| Type de moteur |
MOTEUR À INDUCTION, MOTEUR PM |
| Hacheur de frein ED (%) |
100 |
| Filtre CEM intégré |
OUI |
| Safe Torque Off (STO) |
OUI |
| Régénératif (4Q) |
NON |
| Self de courant continu intégré |
NON |
| Affichage |
FR-DU08 |
| Type d'affichage |
5 CHIFFRES LED (12 SEGMENTS) |
| Fonction PLC |
OUI |
| Mémoire programme |
6K |
| Unité de mémoire programme |
PAS |
| Entrées numériques intégrées |
12 |
| Sorties numériques (Transistor) |
5 |
| Sorties numériques (Relais) |
2 |
| Entrées analogiques intégrées |
3 |
| Sorties analogiques intégrées |
2 |
| Type d'E/S du bornier |
SERRE-FIL PRINTANIER |
| Extensible |
OUI |
| RS-485 |
OPTIONNEL |
| USB |
1+1 MINI |
| Port Ethernet |
1 |
| Réseau intégré |
RÉSEAU CC-LINK IE FIELD, MODBUS/TCP, RÉSEAU CC-LINK IE FIELD BASIC |
| Courant de fuite (mA) |
35(DELTA) / 2(ÉTOILE) |
| Perte de puissance ND (W) |
55 |
| Classe de protection |
IP20 |
| Profondeur (mm) |
140 |
| Poids (kg) |
2,8 |
| Largeur (mm) |
150 |
| Hauteur (mm) |
260 |
