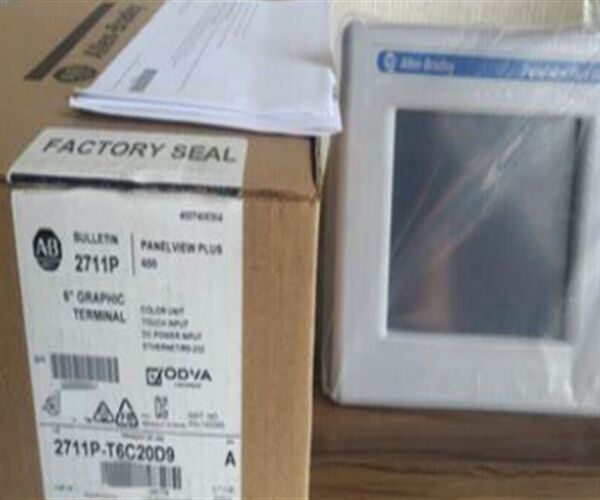

Le 2711P-T6C20D est un terminal d'opérateur PanelView Plus 600. Ce composant de visualisation d'Allen-Bradley est un appareil alimenté 24VDC, à écran tactile et équipé d'un One (1) RS232 intégré,Un (1) Ethernet et deux (2) ports USB.

Ce dispositif PanelView est plus communément appelé interface homme-machine (HMI) qui est principalement utilisé dans l'usine pour fournir aux opérateurs une interface de surveillance et de contrôle pratique.Ces terminaux d'exploitation contribuent à réduire les coûts d'exploitation et à accroître la précisionIl réduit également le risque d'erreur humaine, car les détails opérationnels peuvent être vus à partir d'un seul endroit.

L'écran graphique de 5,7 pouces peut afficher des processus imitant en détail avec la mise en œuvre de la conception HMI qui utilise des animations et des représentations en schéma de couleurs.l'interface d'entrée tactile est une interface plus pratique car les opérateurs n'ont pas besoin de mémoriser les affectations de boutons lors de l'exploitation du processus.

L'interface RS232 intégrée est pratiquement utilisée pour l'intérieur du panneau ou la configuration de communication à distance.Pour les communications à longue distance, le port Ethernet peut être utilisé car il prend également en charge la communication avec un ou plusieurs contrôleurs simultanément.Les ports USB sont généralement utilisés pour insérer des périphériques tels que le clavier et la souris, ce qui offre une flexibilité opérationnelle.

Le 2711P-T6C20D est alimenté par une alimentation externe de 18 à 32 VDC avec une valeur d'alimentation nominale de 24 VDC.

Ce terminal d'interface de l'opérateur fonctionne à courant continu.La tension du terminal d'interface de l'opérateur Allen-Bradley 2711P-T6C20D ne doit pas être inférieure à 18 volts CC et ne doit pas dépasser 24 volts DC.La consommation d'énergie maximale de ce produit est de 25 W. Le terminal 2711P-T6C20D peut fonctionner dans des conditions de vibration allant jusqu'à 57 Hertz à un niveau de vibration de pointe de 2G.La plage de température de fonctionnement devrait être entre 32 et 131 degrés FahrenheitLa plage de température non opérationnelle devrait être comprise entre -13 et 158 degrés Fahrenheit.Le terminal d'interface de l'opérateur 2711P-T6C20D peut communiquer avec d'autres appareils pour la saisie de données via son RS-232.Ce terminal d'interface d'opérateur peut accueillir 20 Mo de mémoire flash d'application pour stocker toutes ses applications.

Spécifications techniques pour le 2711P-T6C20D
