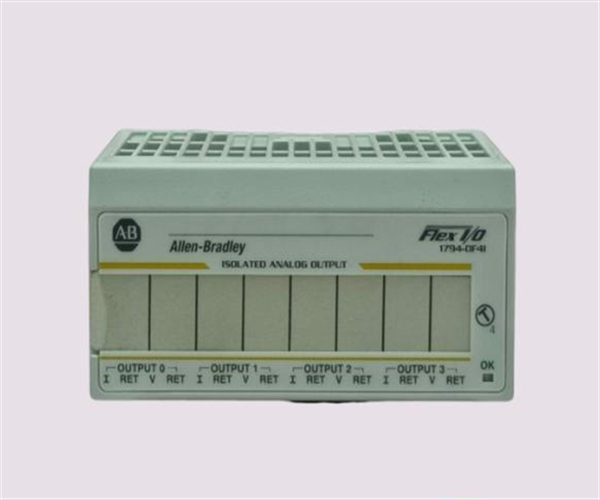

L'Allen-Bradley 1794-OF4I est un module analogique d'E/S FLEX avec quatre sorties analogiques isolées.1794-TBNFLe module peut être monté sur un rail DIN ou directement sur un panneau.

La tension de courant continu externe du module 1794-OF4I est de 19,2 à 31,2 VDC, y compris une ondulation CA de 5%.Il supporte une surcharge maximale de 30 V ou 32 mA continue sur un seul canal à la foisLe module peut supporter une charge de courant maximale de 3 mA sur la tension de sortie et une charge résistive de 0 à 750 ohms sur la tension de sortie.qui sont tous deux configurables par l'utilisateurLa tension de sortie peut être réglée à ±10 V, ±5 V, 0-10 V ou 0-5 V, également configurable par l'utilisateur.

Le 1794-OF4I a une dissipation de puissance maximale de 4,7 W à 31,2 VDC, avec une dissipation thermique maximale de 16 BTU/heure à cette tension.La tension d'isolation du module dépend de l'unité de base utiliséeIl offre une isolation continue de 250 V lorsqu'il est connecté à une unité de base 1794-TBN et une isolation continue de 120 V avec d'autres unités de base compatibles.et le courant FlexBus requis est de 50 mALa résolution du module est de 15 bits plus le signe, avec une résolution de tension de 0,320 mV/cnt et une résolution de courant de 0,656 mA/cnt.d'une résistance à l'action inférieure à 25 μs à 63% de l'échelle complète.

Les terminaux de tension et de courant offrent une précision absolue de 0,1% de l'échelle complète à 25 °C. Cependant, la dérive de précision varie avec la température: 0,0012% de l'échelle complète par °C pour le terminal de tension et 0.Le terminal 1794-OF4I utilise la conversion numérique-analogique (DAC), avec une résolution de 15 bits plus le signe ou 0,320 mV / cnt pour la tension, et 0.656 mA/cnt pour le courant.

Le module fournit un taux de mise à jour du signal de 2,5 ms ou 5,0 ms pour tous les canaux, qui peut être configuré uniformément sur tous les canaux.d'une puissance de sortie de 3 mA,Le module est calibré en usine, mais il offre également la possibilité d'un calibrage manuel si nécessaire.Il peut tolérer une surcharge maximale de 30 V continu ou de 32 mA continu sur un canal à la fois.

Le 1794-OF4I est entièrement compatible avec les unités de base de terminaux telles que le 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS et 1794-TBN.Il nécessite une tension FlexBus de 5 VDC et un courant FlexBus de 50 mAL'alimentation externe du module nécessite une tension nominale de 24 VDC, avec une plage de tension applicable de 19,2 à 31,2 VDC.

Le 1794-OF4I peut être monté sur un rail DIN ou directement sur le sous-panneau du boîtier.Il est également compatible avec tout adaptateur de communication Flex I/O disponible et est homologué pour une utilisation dans des endroits dangereux..
