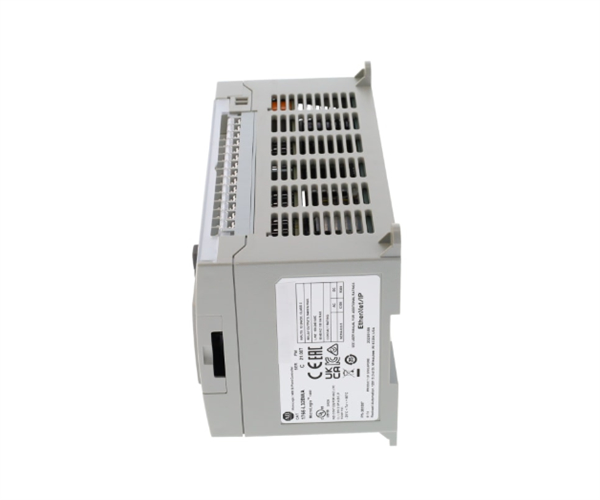

Le 1766-L32BWA est un contrôleur logique programmable (PLC) fabriqué par Allen Bradley.Il est particulièrement adapté pour une utilisation dans l'automatisation au niveau de la machine ou de petits processus.

Ce contrôleur est équipé de douze (12) entrées en courant continu rapides de 24 V, de huit (8) entrées en courant continu standard de 24 VDC et de douze (12) sorties en relais.Les entrées haute vitesse prennent en charge les périphériques de commutation rapide avec une fréquence nominale de 100 kHzLes entrées standard 24 VDC sont utilisées à des fins générales, tandis que les sorties relais peuvent fonctionner avec différentes catégories de tension.d'une capacité de sortie de l'électricité supérieure ou égale à 1000 W.

Les ports de communication intégrés comprennent un (1) port de combo isolé RS232/RS485, un (1) port de communication RS232 et un (1) port Ethernet I/P.Ces ports de communication peuvent être utilisés individuellement pour communiquer avec différents appareils partenairesLes protocoles pris en charge incluent DF1, DH485, ASCII, DNP3 Serial, DNP3 Ethernet, MODBUS RTU, MODBUS Ethernet et le protocole ASCII.

Lorsqu'elle est configurée comme un RTU MODBUS via un câblage RS485, la topologie de la chaîne de la marguerite peut être mise en œuvre lorsque jusqu'à 32 appareils peuvent être connectés.Il s'agit d'une solution idéale pour l'intégration de compteurs de puissance et d'autres dispositifs MODBUSLe DNP3 est généralement utilisé dans l'automatisation des sous-stations pour communiquer avec des dispositifs électroniques intelligents (IED).Le protocole Ethernet est le protocole le plus moderne et convivial pour communiquer avec plusieurs appareils en topologie linéaireLe protocole ASCII est généralement utilisé dans l'automatisation des usines, en particulier dans le domaine de la fabrication.

L'Allen-Bradley 1766-L32BWA fait partie de la série de contrôleurs logiques programmables MicroLogix 1400. Il combine les fonctionnalités des précédents contrôleurs MicroLogix 1100, tels que EtherNet/IP,capacités d'édition en ligneIl dispose également d'un rétroéclairage sur l'écran LCD pour régler la configuration du réseau, afficher l'état du contrôleur et de l'E/S, la surveillance et la manipulation.Le contrôleur 1766-L32BWA nécessite une puissance d'entrée de 120 à 240 VAC et dispose d'une RAM alimentée par batterieIl prend en charge 32 points d'E/S numériques composés de douze (12) entrées numériques rapides de 24 volts CC, huit (8) entrées numériques normales de 24 volts CC et douze (12) sorties de relais.Il peut être étendu avec jusqu'à sept (7) 1762 modules d'expansion I/OIl a des dimensions de 3,5 x 7,08 x 3,43 pouces et un poids de 2 livres. Pour la communication, le 1766-L32BWA a un port RS-232/485 isolé, un port Ethernet et un port RS-232 non isolé.Il a également une horloge intégrée en temps réel pour fournir une référence pour les applications qui ont besoin de contrôle basé sur le tempsPour l'installation, il dispose d'options de montage Panel ou DIN-Rail avec un boîtier ouvert.Environnement industriel sec avec des circuits ne dépassant pas la catégorie II de surtensionLe contrôleur 1766-L32BWA possède diverses fonctionnalités améliorées qui manquent à ses prédécesseurs.Il dispose de 2 ports série avec support de protocole DH485/DF1/Modbus RTU/DNP3/ASCIIIl dispose de 6 compteurs à haute vitesse intégrés de 100 kHz (uniquement pour les contrôleurs CC).
