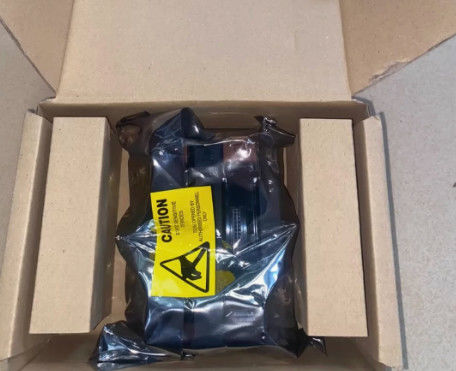

Les convertisseurs de média DeltaV™ offrent un moyen simple de connecter
des boîtiers distants avec des cartes d'E/S CHARM (CIOC) au
Réseau de contrôle DeltaV. La fibre optique peut aller plus loin
que les câbles Ethernet en cuivre et ces médias
convertisseurs vous permettent d'étendre le réseau de contrôle DeltaV
sur des distances allant jusqu'à 15 km.
Les convertisseurs de média modifient le moyen de communication
du cuivre à la fibre Ethernet et vice versa et facilitent la
connectivité facile en utilisant à la fois la fibre
optique monomode et multimode.
Il existe trois modèles différents de convertisseurs de média DeltaV
disponibles avec les options de ports suivantes :
Convertisseur de média monomode avec un port fibre et
un port cuivre
Convertisseur de média SFP à 2 ports avec un port cuivre et
un port cuivre
Convertisseur de média SFP à 2 ports avec un port cuivre et
2 cages SFP pouvant être utilisées pour des modules SFP cuivre ou fibre
(pour une installation en zone sûre uniquement)
Les trois convertisseurs de média DeltaV sont livrés dans un double média
Ensemble de convertisseurs avec un support de convertisseur double média
et deux convertisseurs de média. Cela facilite le déploiement
pour les réseaux de contrôle DeltaV redondants.
Avantages
Facilite le déploiement du marshalling électronique sur le terrain :
DeltaV avec Electronic Marshalling peut être installé dans des armoires
dans les salles de contrôle, mais l'installer dans des boîtiers sur le terrain
signifiera que les E/S sont installées plus près des appareils de terrain et
peut ainsi réduire la distance entre les appareils de terrain et
là où le fil est raccordé au système de contrôle.
Souventla technologie de la fibre optique doit être déployée afin de connecter
les cartes d'E/S CHARM dans les boîtiers de terrain avec les contrôleurs
situés dans le bâtiment de la salle de contrôle.
Emerson propose des commutateursqui offrent à la fois Ethernet cuivre et fibre optique, mais le DeltaV
Les convertisseurs de média sont des appareils spécialisés qui convertiront de
cuivre à fibre afin de faciliter le déploiement de l'électronique
Marshalling sur le terrain.
Certaines installations nécessitent l'utilisation de cuivreIOP sur les CIOC pour faciliter la connexion en série d'Ethernet
d'un CIOC à l'autre – éliminant ainsi l'exigence
pour les commutateurs.
Les convertisseurs de média permettent de plus longues distancesde la salle de contrôle à un groupe de boîtiers avec CIOC
connectés en série sur le terrain.
Prend en charge plusieurs types de fibre optique : les types de fibre multimode et
monomode sont pris en charge.
Le multimode peut allerdes distances allant jusqu'à 2 km et le monomode peut aller jusqu'à un maximum
distance de 15 km avec une installation correcte.
Connexions d'alimentation redondantes : le support de convertisseur double média
comprend des bornes pour les alimentations CC 24 V redondantes
et le convertisseur de média dispose de diagnostics LED
qui indiqueront toute défaillance de l'alimentation.
Certifications pour zones dangereuses disponibles : les
Les convertisseurs de média monomodes et multimodes ont des certifications pour zones dangereuses
et peuvent être montés dans les zones dangereuses de classe 1, div. 2 et zone 2.
Le convertisseur de média SFP à 2 ports permet divers SFP
modules connectés aux cages SFP sur les convertisseurs de médiaet ne peut donc pas être certifié pour une installation dangereuse.
Comprend des bornes à fils pour une installation facile : chaque double
Le support de convertisseur de média comprend des bornes pour une alimentation redondante
fournitures.
Ces bornes sont dupliquées pour permettre la connexion en série
de l'alimentation 24 VCC pour une installation facile.Cela réduit le besoin
pour un bornier séparé pour alimenter d'autres médiasConvertisseurs ou CIOC.
Fonctionne avec DeltaV et DeltaV SIS : il existe de nombreux cas d'utilisation
pour les convertisseurs de média DeltaV couvrant à la fois les installations DCS et
SIS.
Bien que la plupart des utilisations dans les applications DCS
seront de connecter un CIOC au réseau de contrôle DeltaV, il peutégalement être utilisé pour connecter des cartes d'E/S sans fil, des cartes d'E/S Ethernet,
Contrôleurs DeltaV, E/S distantes DeltaV Zone 2, etc.
Pour DeltaV SIS, il peut être utilisé pour connecter le contrôleur SZ
au réseau de contrôle DeltaV, mais il peut également être utilisé pour
connecter les CSLS aux contrôleurs SZ
