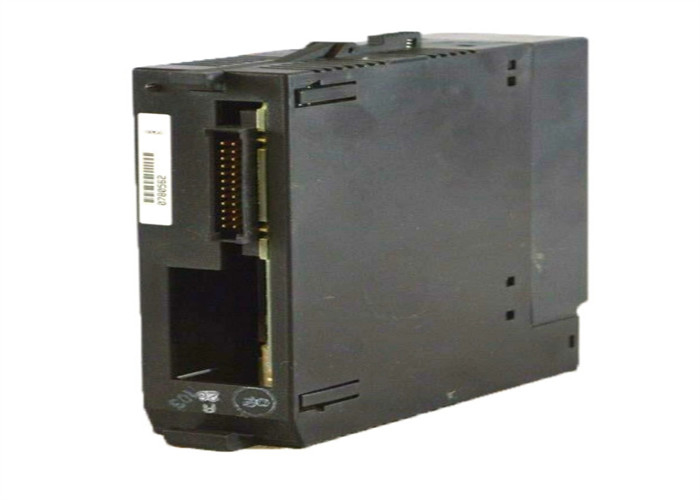

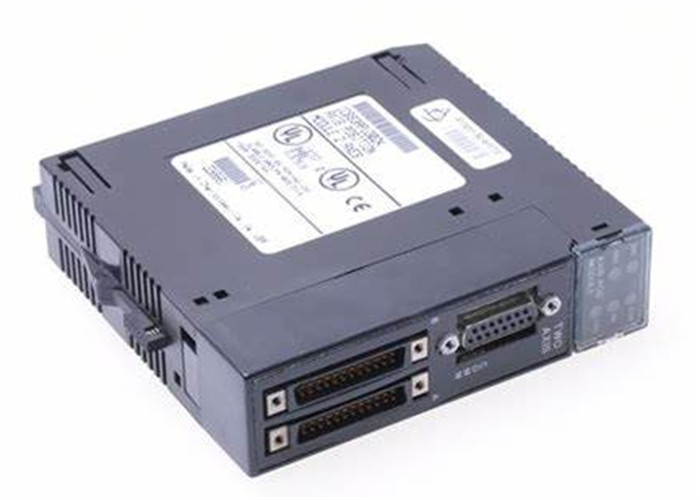

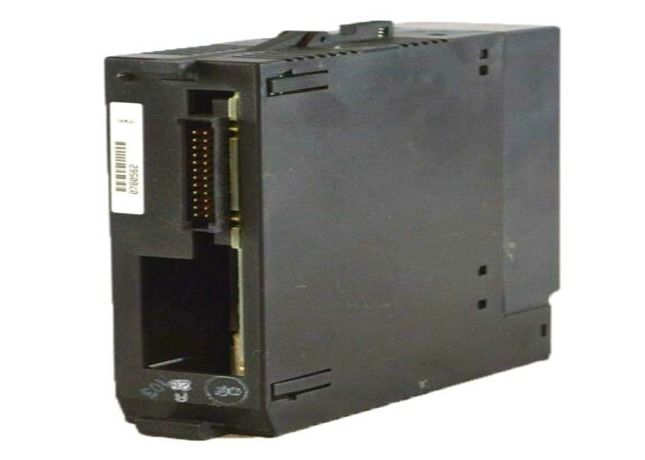

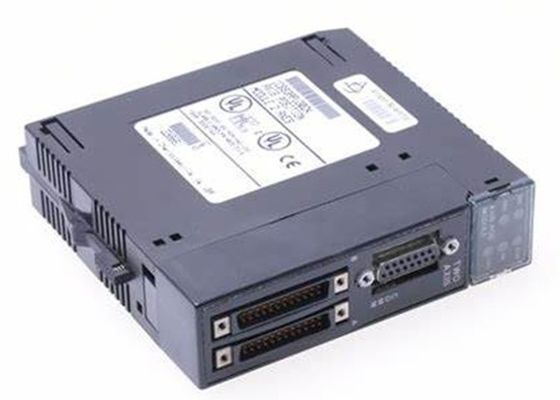

GE FANUC IC693APU302 CPU 313 et CPU 323 Trois modules APM CPU 331

GE FANUC IC693APU302 CPU 313 et CPU 323 Trois modules APM CPU 331

Spécifications techniques pour IC693APU302

Marque GE Fanuc
Série Série 90-30
Description du produit Module de positionnement de l'axe (APM)
Fabricant GE Fanuc (ancienne); Emerson Automation (actuelle)
Série Série 90-30
Numéro de pièce IC693APU302
Nombre d'axes supportés (2)
Description du produit Module de positionnement des axes
Numéro de l'axe deux (2)
Ports de communication Deux (2) modules d'axe; connexion servo à 25 broches
Numéro des axes 2 axes
Mode de fonctionnement: mode standard; mode de suivi
Indicateurs LED du module EN1, EN2, STST, OK et CFG
Mise à jour de la boucle de servo 2 millisecondes
Largeur de la fente Fente unique
Connecteurs du panneau avant: deux (2) connecteurs à 24 broches (A/B); un (1) port de communication

Un processeur compatible avec un processeur 311, un processeur 313, un processeur 323, un processeur 331 et supérieur
Les câbles compatibles sont les suivants: IC693CBL311 (10 pieds/3 mètres); IC693CBL319 (3 pieds/1 mètre);IC693CBL317 (10 pieds/3 mètres) avec une queue de porc à écran externe de 8 ̊ et IC693CBL320 (3 pieds/1 mètre) avec une queue de porc à écran externe de 8 ̊
Nombre de modules autorisés CPU 311, CPU 313 et CPU 323: trois (3) modules APM CPU 331 et plus: huit (8) modules APM
Bloc terminal: Weidmuller RD25 910648 ou équivalent
Les processeurs pris en charge sont les processeurs modulaires de la série 90-30, les processeurs embarqués (311, 313 et 323).
Type de connecteur 24 broches Haute densité, 25 broches Type D
Nombre de modules par plaque de base: trois (3)
Nombre d'instances d'installation: CPU modulaires: Jusqu'à huit (8) modules CPU intégrées: trois (3) modules
Compliance série 90-30 CPL
Indicateurs LED EN1; EN2; STAT; OK; CFG
Statut du cycle de vie du produit* Arrêté/obsolète
Le cycle de vie du produit interrompu
Le débit de courant: 800 mA @ 5 VDC
Statut du cycle de vie du produit

À propos de IC693APU302

L'IC693APU302 est un module de positionnement à double axe (APM) principalement utilisé comme composant de contrôle du mouvement et de la position.Ce module est capable de contrôler deux (2) axes ou deux (2) servomoteurs pour la mise en œuvre du contrôle simultané du mouvement et de la positionCe module est un module intelligent qui peut être configuré pour fonctionner en mode standard et en mode suivant.le module fonctionne et intègre la commande avec la logique utilisateur présente dans la mémoire PLC pour mettre en œuvre une commande haute performanceAvec le mode Follower, le module fournit des engrenages électroniques de haute performance pour les applications maître et esclave.Ce module est téléchargé avec une configuration développée à l'aide du logiciel Motion Programmer ou du logiciel VersaPro avec une version minimale de 1.1Le panneau avant du module est installé avec deux (2) ports d'axes de mouvement via les connecteurs D-shell à 9 broches et deux (2) ports à haute densité à 25 broches conçus pour accueillir des connexions servo.Des câbles personnalisés peuvent être utilisés pour établir une connexion au module., des câbles préassemblés peuvent également être achetés pour un câblage et une terminaison plus rapides. Ces câbles comprennent IC693CBL311 d'une longueur de 10 pieds / 3 mètres; IC693CBL319 d'une longueur de câble de 3 pieds / 1 mètre;IC693CBL317 d'une longueur de 10 pieds/3 mètres avec une queue de cochon de 8 ̊ de protection externe et IC693CBL320 d'une longueur de câble de 3 pieds/1 mètre et d'une queue de cochon de 8 ̊ de protection externe. Compatibles avec la série 90-30 pour une utilisation avec l'APM à double axe IC693APU302 sont CPU 311, CPU 313,et CPU 323 dans lequel jusqu'à trois (3) modules APM peuvent être installés et CPU 331 ou supérieur permettant l'installation de jusqu'à huit (8) modules APM avec trois (3) instances par plaque de base.

Le module de positionnement de l'axe IC693APU302 est un module de positionnement de l'axe de la matrice de mouvement fabriqué par GE Fanuc.Il s'agit d'un module entièrement programmable et intelligent qui permet aux utilisateurs de PLC d'intégrer leurs contrôleurs avec les fonctions logiques avancées du PLC pour créer un seul système combinéIl peut être utilisé avec les PLC de la série 90-30 de GE. Ce module peut communiquer directement avec les machines et les entraînements de commande et il transfère même les données vers les tableaux des PLC.Parmi les caractéristiques importantes de ce module figurent la stabilité de commande indépendante, des installations de transfert automatique de données, des capacités de conduite maximisées et des performances améliorées du système.Le module de positionnement de l'axe IC693APU302 dispose également des installations pour calculer et améliorer les mesures d'erreur de position pour maintenir la précision de suiviIl peut être utilisé pour effectuer les calculs complexes nécessaires au contrôle précis d'un système servo.

Le module de positionnement de l'axe IC693APU302 peut être configuré et programmé à l'aide du logiciel VersaPro ou du logiciel logiciel logiciel logiciel.La charge requise du module est de 800 milliampères de courant à une tension CC de +5 VoltsIl est livré avec un connecteur à haute densité de 24 broches. Ce module est adapté pour fonctionner en mode standard et en mode suiveur.il offre des dispositifs électroniques d'engrenage hautes performances pour les applications maître/esclaveSon logiciel de configuration de mouvement offre une interface utilisateur pour contrôler et surveiller le système efficacement.et commandes d'accélération/décélérationSa mémoire flash peut stocker jusqu'à 10 programmes et 40 sous-routines.Le module de positionnement de l'axe du Motion Mate IC693APU302 peut être utilisé dans des applications de contrôle servo pour un contrôle de mouvement très précis.
