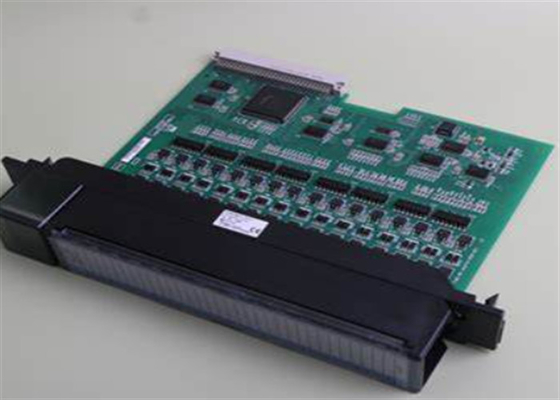

Le module GE FANUC IC693MDL742 est un module GE FANUC à 6 points d'entrée/sortie

Les États membres doivent communiquer à l'autorité compétente les informations suivantes:Le module est un module GE FANUC à 6 points d'entrée/sortie Série 90-30 PLCS

Spécifications techniques pour IC693MDL742

Spécifications techniques pour IC693MDL742

Marque GE Fanuc
Série Série 90-30
Fabricant GE Fanuc; Emerson Automation (actuel)
Fabricant GE Fanuc
Série Série 90-30
Numéro de pièce IC693MDL742
Description du produit Module de sortie discrète
Numéro de pièce IC693MDL742
Type de produit E/S numérique
Nombre de canaux seize (16)
Compatibilité avec le générique Fanuc 90-30
Nombre de groupes Deux (2)
Description du produit Module de sortie discrète avec protection électronique intégrée contre les courts-circuits (ESCP)
Voltage nominal 12/ 24 Volts en courant continu
Nombre de chaînes par groupe Huit (8)
Nombre de groupes de sortie Deux (2)
Channels par groupe Huit (8)
Isolement: 1500 volts entre le côté du champ et le côté logique; 500 volts entre les groupes
Le débit de courant maximal du module est de 130 milliampères.

la tension de sortie est comprise entre 12 et 24 VDC avec (+ 20%, -15%)
Plage de signaux de sortie de 12 à 24 volts en courant continu (+ 20%, 15%)
Temps de réponse maximal d'arrêt 2 millisecondes
Voltage d'entrée nominal 12 / 24 VDC
Temps de réponse maximal de 2 millisecondes
Voltage de sortie nominal 12 / 24 VDC
Courant de sortie 1,0 ampère par point; 4,0 ampère par groupe à 50 degrés Celsius; 3,0 ampère par groupe à 60 degrés Celsius
Période de sortie maximale de décharge de tension 1,2 V
Temps de réponse hors tension, maximum 2 ms
Le courant d'absorption est de 130 mA (toutes les sorties actives)
Humidité relative de 5 à 95%
Voltage de sortie chute de 1,2 volts, maximum
Sur le temps de réponse, maximum 2 ms
Statut du cycle de vie du produit* Arrêté/obsolète
Fuite hors état 1 mA maximum
Temps de réponse hors tension, maximum 2 ms
Statut du cycle de vie du produit

À propos de IC693MDL742

L'IC693MDL742 est un module composant de la série 90-30.Ce module prend en charge la configuration du câblage logique positif et fournit une plage de tension de sortie de 12 à 24 VDCDe même, il a une puissance de sortie de courant de 1 ampère par point, maximum; maximum de 4 ampères par groupe lorsqu'il est utilisé à 50 degrés Celsius, et 3 ampères par groupe à 60 degrés Celsius.L'IC693MDL742 est installé sur une plaque de base de la série 90-30.Il occupe un seul emplacement et peut être installé sur n'importe quel emplacement vacant, sauf le point de montage désigné pour l'alimentation électrique, le processeur et le module spécial.Il n'y a pas de limite spécifique au nombre d'instances de module autorisées.La limite réelle dépend de la capacité d'E/S prise en charge par le processeur hôte, de la taille de la mémoire et de la fente de la plaque de base disponible.appareils actionnés par magnétoIl est livré avec des indicateurs de canal individuels qui représentent l'état d'alimentation du canal de sortie.La protection intégrée contre les courts-circuits électroniques (ESCP) de ce module est conçue pour surveiller le signal commun de chaque groupe.. Si un court-circuit est détecté, la LED F s'allume pour indiquer l'état de court-circuit.Ce module a une consommation d'énergie de 130 mA lorsque toutes les sorties sont alimentéesLes canaux de sortie ont un temps de réponse typique de 2 ms, maximum.2 Ampères d'une durée de 10 ms, tandis que le courant de fuite hors état est d'un maximum de 1 mA.

Le module GE Fanuc IC693MDL742 est un module de sortie de protection contre les courts-circuits électroniques (ESCP) de 12 à 24 volts en courant continu.Le module IC693MDL742 fournit 16 points de sortie disposés en 2 groupes de 8Chaque groupe dispose d'un terminal de sortie de puissance commun. Le signal commun pour chaque groupe est surveillé électroniquement.une LED rouge sur le module IC693MDL742 s'allume et les sorties de ce groupe sont éteintesCette LED rouge est placée entre les rangées de LED vertes qui fournissent des mises à jour de statut pour tous les points de sortie individuels.Le dispositif de protection contre le court-circuit du module IC693MDL742 ne protège pas les points de sortie individuels contre le dépassement de leur courant nominal, cependant, il protégera la carte du module en cas de court-circuit.

L'alimentation du module CC de 12 à 24 volts doit être retirée pour réinitialiser la protection électronique contre le court-circuit dans le module IC693MDL742 après son déclenchement.Il y a 2 circuits de protection contre le court-circuit sur le module.Le module C693MDL742 est conçu pour des caractéristiques logiques positives.et 3 ampères par groupe à 60 degrés CelsiusLa consommation de courant maximale du module IC693MDL742 est de 130 milliampères. Le courant d'entrée pour le module est de 5,2 Ampères pendant 10 millisecondes. La chute de tension de sortie maximale est de 1,2 Volts.La valeur maximale pour les temps d'arrêt et de réponse est de 2 millisecondes.L'humidité relative (non condensée) autour du module doit être maintenue entre 5 et 95%.
