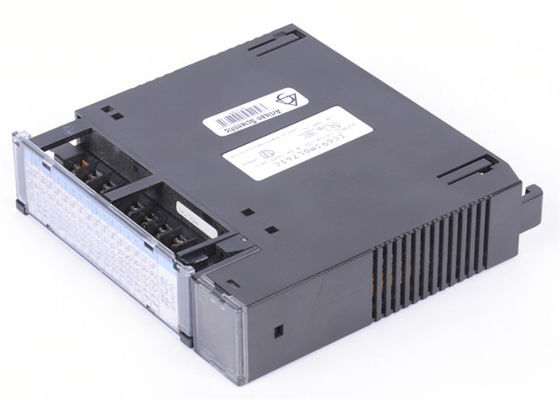

Le module GE FANUC IC693MDL741 est un module GE FANUC à 6 points d'entrée/sortie

Génération FANUCIC693MDL741Le module est un module GE FANUC à 6 points d'entrée/sortie Série 90-30 PLCS

Spécifications techniques pour IC693MDL741

Marque GE Fanuc
Série Série 90-30
Fabricant GE Fanuc; Emerson Automation (actuel)
Numéro de pièce IC693MDL741
Série Série 90-30
Numéro de pièce IC693MDL741
Type de produit E/S numérique
Description du produit Module de sortie discrète
Compatibilité avec les PLC GE Fanuc 90-30
Nombre de canaux seize (16)
Points de sortie 16
Le débit de courant maximal du module est de 110 milliampères.
Nombre de groupes de sortie Deux (2)
Intensité d'entrée du module 5 Volts CC
Channels par groupe Huit (8)

Voltage nominal 12/ 24 Volts en courant continu
Isolement: 1500 volts entre le côté du champ et le côté logique; 500 volts entre les groupes
Faiblesse de tension de sortie maximale de 0,5 V
la tension de sortie est comprise entre 12 et 24 VDC avec (+ 20%, -15%)
Température de fonctionnement de 0 à 60 °C
Voltage de sortie nominal 12 / 24 VDC
Statut du cycle de vie du produit* Arrêté/obsolète
courant de sortie 0,5 ampère par point; 2 ampères par courant commun
Le courant d'absorption est de 110 mA (toutes les sorties actives)
Sur le temps de réponse, maximum 2 ms
Temps de réponse hors tension, maximum 2 ms
Voltage de sortie baisse de 0,5 volts, maximum
Fuite hors état 1 mA maximum

À propos de IC693MDL741

L'IC693MDL741 fait partie de la plateforme de contrôle logique programmable (PLC) de la série 90-30 d'Emerson Automation, anciennement de GE Fanuc.supportant une configuration de câblage logique négatifCe module est équipé de seize (16) indicateurs LED de sortie qui représentent l'état opérationnel de chaque canal du module.L'IC693MDL741 fournit une plage de tension de sortie de 12 à 24 volts CCIl a un courant de sortie de 0,5 Ampère par point et de 2,0 Ampère par commun tandis que les regroupements de sortie sont huit (8) canaux par groupe.Ce module n'est cependant pas livré avec un isolement de canal individuel.L'isolation de groupe en groupe est de 500 volts et de 1500 volts entre le côté du champ et le côté logique ou l'isolation optique.Ce module est également fourni avec un module insert où les utilisateurs peuvent fournir, des descriptions écrites des sorties attribuées. L'IC693MDL741 est installé sur une plaque de base de la série 90-30, occupant une seule fente.d'une puissance de sortie supérieure à 50 WLes caractéristiques de sortie de ce module comprennent une chute de tension de 0,5 Volt, une fuite hors état de 1 mA, un temps de réponse du signal d'allumage et d'arrêt de 2 ms maximum.Le tirage de courant de l'IC693MDL741 est de 110 mA lorsque toutes les sorties sont alimentéesL'IC693MDL741 est capable d'alimenter des charges électriques telles que des démarreurs de moteur, des solénoïdes, des lampes d'indication et des annonceurs.Il peut également être utilisé avec des charges CA à condition qu'un relais interposant soit installé entre.

Le module IC693MDL741 à 16 points est un module d'E/S pour les PLC de la série 90-30 de GE Fanuc. Le module peut être installé dans n'importe quelle fente d'un PLC de la série 90-30 de GE qui a une plaque de base à 5 ou 10 fentes.La plaque de base forme la base du PLC avec tous les autres composants montés dessusLorsque tous les points du module IC693MDL741 sont allumés, le courant du module est de 110 milliampères.Le module IC693MDL741 ne contient aucun fusible.

Le module IC693MDL741 est un module de sortie logique négative de 12 à 24 Volts.Les LED qui indiquent l'état d'arrêt des points de sortie sont disponibles sur le moduleLe module IC693MDL741 absorbe le courant des charges vers le bus de puissance négatif ou vers l'utilisateur commun et a donc des caractéristiques logiques négatives.Les solénoïdes et les indicateurs sont quelques-uns des dispositifs pouvant être utilisés avec le module IC693MDL741.La gamme de tensions de sortie est de 12 à 24 volts CC. Jusqu'à 1500 volts d'isolation sont disponibles entre le champ et les côtés logiques et 500 volts d'isolation sont disponibles entre les groupes.La chute de tension de sortie maximale est de 0La fuite maximale est de 1 milliampère. Les températures de fonctionnement et de stockage du module sont de 0 à 60 degrés Celsius et de -40 à 85 degrés Celsius, respectivement.
