Génération FANUCIC693MDL241Série 90-30 MODULE de processeur

Spécifications techniques pour IC693MDL241

Marque GE Fanuc
Série Série 90-30
Fabricant GE Fanuc
Fabricant GE Fanuc (ancienne); Emerson Automation (actuelle)
Numéro de pièce IC693MDL241
Description du produit Module d'entrée discrète
Série Série 90-30
Numéro de pièce IC693MDL241
Nombre de canaux seize (16)
Marque GE Intelligent Platforms/GE Fanuc
Groupement des entrées Groupe unique de 16 entrées
Configuration du câblage logique positive / négative
Isolement 1500 VAC entre le côté du champ et le côté logique
Module d'entrée de type de produit
Plage de signaux d'entrée 0-30 VAC / VDC
Plage de tension d'entrée de 0 à +30 volts CC ou de 0 à +30 volts AC, 50/60 Hz
Voltage nominal d'entrée 24 VAC / VDC
Voltage 24 V CA
courant d'entrée de 7 mA à tension nominale
Voltage de sortie nominal 24 VAC / 24 VDC
Voltage 24 V CC

Dépôt de courant de 80 mA @ 5 VDC lorsque toutes les entrées sont allumées; 125 mA à partir du bus arrière-plan isolé de 24 VDC ou de l'alimentation externe fournie par l'utilisateur.
Temps de réponse à l'arrêt, maximum 28 ms
Inputs 16
Sur la tension d'état 11,5 à 30,0 VAC / VDC
Voltage allumé de 11,5 à 30 volts AC ou DC
Fréquence 50/60 Hz
Voltage hors tension 0-4 VAC / VDC
Voltage hors état de 0 à +4 volts AC ou DC
Courant d'entrée à tension nominale de 7 mA
Courant d'état actif 1 mA maximum
Au courant d'état 3,2 mA
Isolement entre le côté du champ et le côté logique 1500 V RMS
Courant hors tension 1 mA
Énergie en courant continu Oui
Énergie CA Oui
Sur le temps de réponse, typiquement 12 ms
Temps de réponse maximum 12 ms
Indicateurs LED 16
Lecture logique %I
Statut du cycle de vie du produit

À propos de IC693MDL241

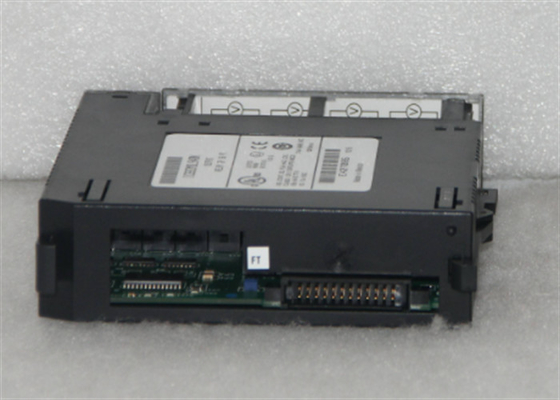

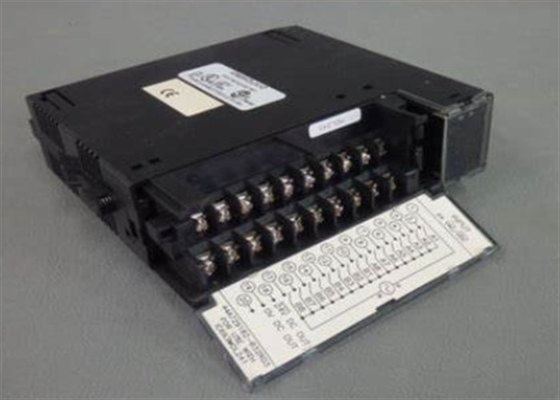

L'IC693MDL241 est un module d'entrée discret de la série 90-30 de contrôleurs logiques programmables (PLC).Ce module comporte seize (16) canaux de sortie dans un seul groupe de sortie disposant d'un seul terminal communIl fonctionne à des tensions d'entrée de 0-30 VDC ou 0-30 VAC tandis que les tensions nominales du module sont de 24 VAC / 24 VDC.Ce module prend en charge le câblage de dispositifs d'entrée binaire ou On / Off ou à double état tels que les interrupteurs de limite, commutateurs à pression, commutateurs de proximité, contacts auxiliaires et dispositifs similaires.utilisé pour représenter l'alimentation de chaque canal d'entrée. Un canal d'entrée qui reçoit activement un courant d'entrée de 7 mA à tension nominale a son LED correspondant activé.les modules sont insérés où une courte description ou des balises d'entrée peuvent être écrites pour une identification facile des canaux d'entrée. Ce module est compatible avec l'installation sur une plaque de base à 5 ou 10 fentes de la plateforme PLC de la série 90-30.5 - 30 VAC / VDC alors que la tension hors état est de 0 - 4 VDC / VACDe même, le courant maximal en état est de 3,2 mA tandis que le courant maximal hors état est de 1 mA. Le délai de transition du signal On du module est de 12 ms tandis que le temps de réponse hors état est de 28 ms.La consommation d'énergie de ce module est nominale 80 mA @ 5 VDC lorsque toutes les entrées sont à l'état logique 1 et 125 mA depuis le bus de fond de 24 VDC isolé ou l'alimentation externe fournie par l'utilisateur..

Le module IC693MDL241 est un module d'entrée positif/négatif fabriqué par GE Fanuc dans le cadre des systèmes PLC de la série 90-30.Il fonctionne sur une tension nominale de 24 Volts AC/DC et il dispose d'un seul groupe de 16 points d'entrée tous situés dans un terminal d'entrée de puissance communeCe module est conçu et destiné à être utilisé avec une puissance d'entrée AC ou DC fournie par l'opérateur, de sorte qu'il peut avoir des caractéristiques logiques positives ou négatives en mode d'entrée CC.Ces caractéristiques d'entrée sont appropriées pour une large gamme d'unités d'entrée fournies par l'utilisateur, comme les boutons, les interrupteurs électroniques de proximité et les interrupteurs de limite.Le module IC693MDL241 est livré avec une tension d'entrée comprise entre 0 et 30 Volts AC ou DC à une fréquence de 50 à 60 Hertz et un courant d'entrée typique de 7 milliampères à la tension nominaleIl a une tension de 11,5 à 30 volts AC ou DC et une tension de 0 à 4 volts AC ou DC.

Le module GE IC693MDL241 est livré avec un courant minimum en état d'alimentation de 3,2 milliampères et un courant maximal hors état de 1 Ampère,avec un temps de réponse de 28 millisecondes lorsqu'il est éteint et d'une durée de 12 millisecondes lorsqu'il est alluméLorsque le courant passe par le point d'entrée, le résultat dans le tableau d'état d'entrée est Logic 1 (%I).ou utiliser la source de tension de sortie DC isolée de 24 volts comme alimentation pour les entrées en courant continuLe GE Fanuc IC693MDL241 est équipé d'indicateurs d'état d'allumage/d'arrêt LED pour chacun des points situés sur le dessus du module.La rangée supérieure des LED est marquée de A1 à A8 pour les points 1 à 8, tandis que la rangée inférieure est marquée de B1 à B8 pour les points 9 à 16..
