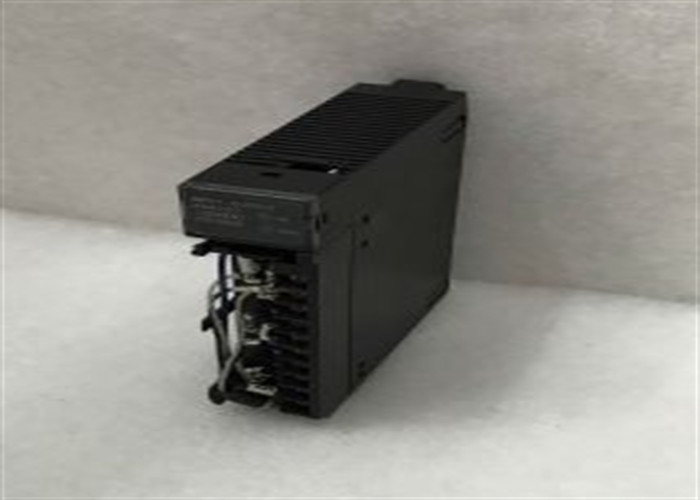

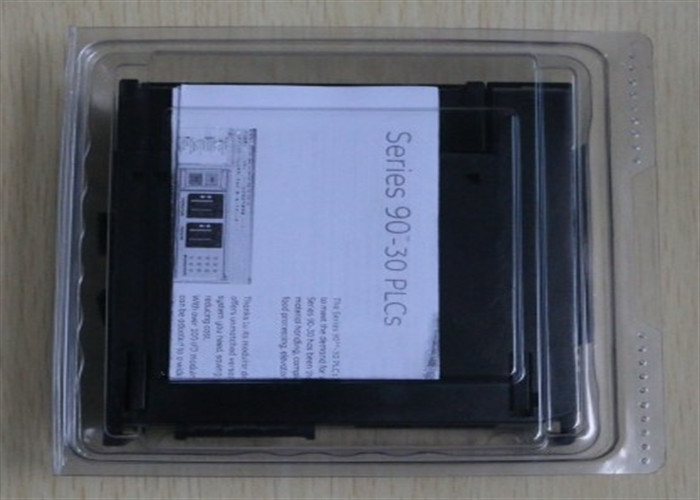

Le contrôleur logique programmable de la série 90-30

Génération FANUCLes produits de base sont les suivants:Série 90-30 Contrôleur logique programmable

Tspécifications techniques pour IC693CPU313

Fabricant GE Fanuc
Série Série 90-30
Description du produit Plaque de base de processeur intégrée
Numéro de pièce IC693CPU313
Nombre de fentes d'entrée/sortie Cinq (5)
Type de produit Plaque de base avec processeur intégré
Nombre de fentes d'alimentation électrique Un (1)
Aucun emplacement pour la plaque de base d' expansion
Nombre de fentes 5
Type de processeur
Mémoire utilisateur 12 Kbytes
Température de fonctionnement 32 à 140 degrés Fahrenheit
Type de processeur 80188
Nombre de ports 1

Taux de balayage typique de 0,6 ms par 1K de logique booléenne
Processeur de type 80188
Vitesse du processeur 10 MHz
Vitesse du processeur 10 Mégahertz
Extensible Aucun
Statut du cycle de vie du produit* Arrêté/obsolète
Points d'entrée discrets - %I 160 (maximum - entrées + sorties combinées)
Points de sortie discrets - %Q 320 (maximum - entrées + sorties combinées)
Les entrées analogiques - %AI 64 mots
Produits analogiques - %AQ 32 mots
Ports série intégrés 1 (utilise le connecteur sur l'alimentation PLC). Prend en charge les protocoles SNP slave et SNP-X slave
Charge de courant: 410 mA
Voltage du bus: +5VDC

À propos de IC693CPU313

L'IC693CPU313 est une plaque de base avec un processeur turbo embarqué de la plate-forme de contrôle logique programmable (PLC) de la série 90-30 de GE Fanuc.Le processeur intégré à ce module est classé comme un processeur Turbo avec un débit de balayage typique de 0.6 ms par 1K de logique booléenne. En outre, l'IC693CPU313 a une mémoire utilisateur maximale de 12KB (6Kbytes avant la sortie 7).

Le processeur IC693CPU313 est 80188 avec une vitesse de traitement de 10 Mégahertz.Il prend en charge 160 points d'entrée (maximum - entrées combinées + sorties) %I et 160 points de sortie (maximum - sorties combinées + entrées) %QIl est également capable d'accueillir 64 mots pour l'entrée analogique et 32 mots pour la sortie analogique.

L'IC693CPU313 est une plaque de base non extensible avec CPU et ne prend pas en charge les modules PCM et CCM.Il peut accueillir jusqu'à cinq (5) emplacements d'entrée/sortie uniquement et est doté d'un port série intégré prenant en charge les protocoles SNP et SNP-XCette unité prend en charge les instructions du registre de changement ainsi que les instructions de la minuterie et du compteur.

L'IC693CPU313 est équipé d'une alimentation en charge de 430 MA @ 5VDC.un supercondensateur ou un condensateur à haute charge est installé à l'intérieur de la plaque de base qui fournit une autre couche de mémoire de sauvegarde à la RAMCe condensateur prend le relais lorsque l'alimentation électrique est retirée ou lorsque l'alimentation électrique d'entrée de la plaque de base est coupée.Les EPROM et EEPROM facultatives peuvent également être utilisées pour un stockage de données plus sécurisé qui ne nécessite pas d'énergie pour restaurer son contenu..

La plaque de base GE Fanuc IC693CPU313 est une plaque de base à 5 emplacements de la gamme de produits GE Série 90-30 avec un processeur intégré.mais la plaque de base IC693CPU313 est livrée avec son module Turbo CPU intégré en elle. This baseplate can be used to create a variety of Series 90-30 PLC or programmable logic controller systems by connecting to other GE Series 90-30 PLC components such as option modules and different kinds of expansion and remote baseplatesCependant, il n'est pas compatible avec les périphériques CCM et PCM. Le processeur dans le processeur embarqué est un processeur 80188 qui fonctionne à une vitesse de 10 Mégahertz.La capacité maximale de mémoire de programme utilisateur est de 6 Ko pour les platines de base qui ont été fabriquées avant la version 7 et elle est de 12 Ko pour les platines de base qui ont été fabriquées dans la version 7 et au-delà.

La plaque de base GE Fanuc série 90-30 IC693CPU313 à 5 fentes avec un processeur Turbo intégré fonctionne à une température comprise entre 32 et 140 degrés Fahrenheit ou 0 et 60 degrés Celsius.Il est livré avec 1 port qui prend en charge les protocoles SNP et SNP-X esclave et qui utilise un connecteur qui se trouve sur l'alimentation PLCEn plus des 5 emplacements qui hébergent différents modules d'option,la plaque de base IC693CPU313 dispose d'une fente supplémentaire sur le bord gauche qui n'est pas numérotée comme les autres fentes et qui n'est utilisée que pour le module d'alimentationLa plaque de base IC693CPU313 prend en charge la RAM et peut également accueillir des EPROM et EEPROM pour des applications spécifiques.
