Spécifications techniques pour IC693APU300

Marque GE Fanuc
Série Série 90-30
Fabricant GE Fanuc
Fabricant GE Fanuc (ancienne); Emerson Automation (actuelle)
Numéro de pièce IC693APU300
Série Série 90-30
Description du produit Module de compteur à grande vitesse (HSC)
Nombre de canaux d'entrée Douze (12) sources d'entrée
Nombre de canaux d'entrée Douze (12) entrées logiques positives
Description du produit Module de compteur à grande vitesse
La tension d'entrée est de 5 VDC; 10-30 VDC.
La tension du signal d'entrée est de 5 VDC; 10 VDC - 30 VDC.
Taux de comptage maximal 80 kiloHertz
Fréquence d'entrée 8 kHz
Taux de comptage minimum de 20 kiloHertz
Fréquence de compte d'entrée 80 kHz
Résultats nominaux de 10 à 30 VDC @ 500 mA maximum; 4,75 à 6 VDC @ 20 mA maximum
Nombre de canaux de sortie Quatre (4) sorties logiques positives
Type d'entrée/sortie logique positive
Nombre d'entrées logiques 12
La tension de sortie est comprise entre 4,75 VDC et 6 VDC; 10 à 30 VDC.

Taux de comptage maximal jusqu'à 200 kHz
Protection contre les courts-circuits
Plage de tension d'entrée 5 volts CC, 10-30 volts DC
Voltage de fonctionnement du module 5 VDC provenant du plan arrière
Apport de courant de 250 mA à 5 VDC
Les sorties logiques 4
Capacité de conduite de charge CMOS Oui
Plage de tension de sortie de 4,7 à 40 volts CC
Mode de comptage vers le haut, vers le bas, bidirectionnel, différentiel
Indicateurs LED BOARD OK et CONFIG OK
Applications compatibles pour le comptage, le débitmètre et la totalité du débit, la mesure de la vitesse, la manutention des matériaux, les applications de contrôle du mouvement et du processus.
Protection de sortie 3 ampères Fuseau pour tous les points
Points de sortie alimentés par l'utilisateur alimenté 5V ou 10 à 30 VDC
Les applications prennent en charge le débitmètre à turbine, la vérification du compteur, la mesure de la vitesse, la manutention des matériaux, le contrôle du mouvement et le contrôle des processus.
Indicateurs à LED BOARD OK; CONFIG OK
Isolement 250 volts CA
Statut du cycle de vie du produit
Consommation électrique 250 mA à 5 volts CC

Statut du cycle de vie du produit* Arrêté/obsolète

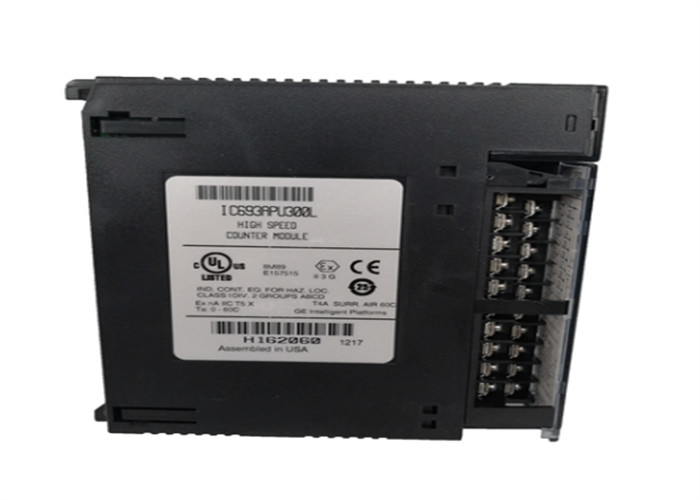

À propos de IC693APU300

L'IC693APU300 est un module de compteur à grande vitesse (HSC) appartenant à la plate-forme PLC de la série 90-30 qui est anciennement produite par GE Fanuc Automation, mais récemment acquise par Emerson Automation.Ce module HSC est spécialement conçu pour une utilisation dans une variété de processus, mais pas limité à la turbine débitmètrePour les applications de mesure, le détecteur d'échantillons peut être utilisé pour la mesure de la vitesse, la manipulation des matériaux, le contrôle du mouvement et le contrôle des processus.ce module HSC peut être utilisé pour générer le matériel total fourni ou reçu qui peut être une référence de facturation et de paiement ou simplement pour surveiller la consommation et l'efficacité de l'exploitationPour le contrôle du mouvement, ce module peut être utilisé pour s'associer avec des encodeurs, acceptant desles signaux de basse tension qui représentent la position ou la quantité de mouvement que la charge a parcouru, ce qui peut être une référence de commandeDans les applications de manutention de matériaux, ce module peut être utilisé pour le comptage rapide des produits afin de mettre en œuvre un tri précis des matériaux et des marchandises produites.le module peut être utilisé pour mesurer les variables de processus à grande vitesse telles que les capteurs de vitesse magnétiquesL'IC693APU300 est équipé de douze entrées logiques positives, fonctionnant à des tensions de signal de 5 VDC ou 10-30 VDC.Il dispose également de quatre sorties logiques positives qui génèrent 500 mA à 10-30 VDC ou 20 mA à 4.75 à 6 VDC à tension de sortie nominale. Ce module de compteur à grande vitesse a un débit de comptage maximal de 200 kHz et accepte une fréquence de commutation du signal allant jusqu'à 8 kHz.Ce module est classé comme module optionnel., il peut être installé sur n'importe quelle fente d'entrée/sortie disponible des plaques de base de la série 90-30.

Le module de compteur à grande vitesse GE IC693APU300 est un module de compteur à fente unique de GE Fanuc. Il convient à une utilisation dans des applications telles que le débitmètre de turbine, la vérification du compteur, la mesure de la vitesse,Manipulation des matériauxLe principal avantage de ce module de compteur est qu'il est capable de traiter des impulsions de signal rapides qui sont classées à une fréquence allant jusqu'à 80 kilohertz.Ce module de compteur à grande vitesse peut détecter les entrées et les sorties ainsi que compter les réponses d'entrée et de sortie sans communiquer avec le processeur. Le module de compteur à grande vitesse IC693APU300 peut compter à la fois vers le haut et vers le bas et il peut compter la différence entre 2 valeurs changeantes.Pour indiquer l'état de fonctionnement et l'état des paramètres de configuration, le module a 2 LED vertes sur sa face supérieure.

Le module de compteur à grande vitesse IC693APU300 peut être configuré pour avoir 4 compteurs simples indépendants identiques, 1 compteur complexe et 2 compteurs complexes indépendants identiques.Certaines des caractéristiques de ce module de compteur à grande vitesse comprennent le comptage par registre basé sur le temps pour chaque compteurLa puissance du module est tirée du bus à courant continu de 5 volts du plan arrière du PLC.Le module de compteur à grande vitesse IC693APU300 peut être installé dans n'importe quelle plaque de base de la série 90-30.. Ne jamais installer ce module dans un boîtier accessible uniquement avec des outils. Ce module ne peut pas être retiré ou remplacé sans éteindre correctement le PLC.Il peut être configuré en utilisant le Logicmaster 90-30/20, programmeur portable, logiciel de développement logique-PLC, ou VersaPro.Ce module peut être utilisé dans des applications industrielles qui ont des fréquences d'entrée d'impulsions qui dépassent la capacité d'entrée du PLC, telles que la vérification des compteurs, manipulation des matériaux, mesure de la vitesse, contrôle du mouvement et applications de débitmètre de turbine.
