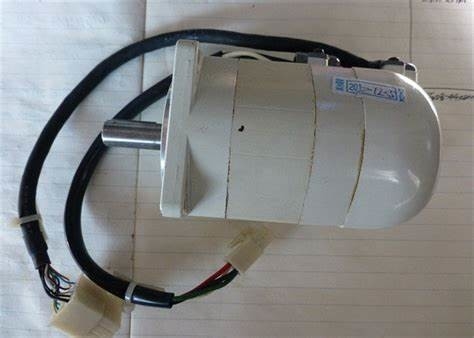

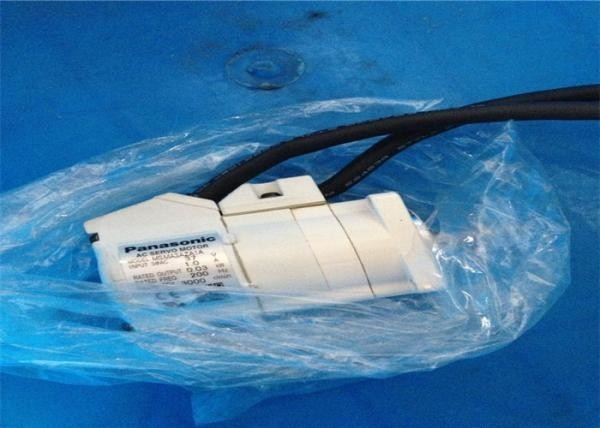

Système de contrôle industriel Panasonic Servomoteur industrielMSMA3AZS1A
Article Caractéristiques
La puissance d'entrée 100V Circuit principal Monophasé 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Circuit de contrôle Monophasé 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz
200V Circuit principal A-cadre à
Cadre en D Monophasé/Triphasé 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Cadre E,
Cadre F Monophasé/Triphasé 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Contrôler
circuit A-cadre à
Cadre en D Monophasé 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Cadre E,
Cadre F Monophasé 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Environnement Température Température ambiante : 0 ˚C à 55 ˚C (hors gel)
Température de stockage : –20 ˚C à 65 ˚C
(Garantie de température max. : 80 ˚C pendant 72 heures sans condensation*1)
humidité Fonctionnement et stockage : 20 % à 85 %HR (sans condensation*1)
Altitude Inférieur à 1000 m
Vibration 5,88 m/s2 ou moins, 10 Hz à 60 Hz
Methode de CONTROLE Entraînement à onde sinusoïdale IGBT PWM
Retour codeur Codeur absolu 23 bits (résolution 8388608), série 7 fils
* Lorsque vous utilisez le produit en tant que système incrémental (n'utilisant pas de données multitours), ne connectez pas de batterie pour le codeur absolu.Au lieu de cela, réglez le paramètre Pr0.15 sur [1] (par défaut).
Retour d'échelle externe Phase A/B, entrée différentielle du signal d'initialisation.
Fabricants prenant en charge les balances à communication série :
Fagor Automation S.Coop., Magnescale Co., Ltd., Mitutoyo Corporation Nidec Sankyo Corporation, Renishaw plc
Connecteur E/S parallèle Signal de contrôle Saisir Usage général 10 entrées
La fonction d'entrée à usage général est sélectionnée par des paramètres.
Production Usage général 6 sorties
La fonction de sortie à usage général est sélectionnée par des paramètres.
Signal analogique Saisir 3 entrées (A/N 16 bits : 1 entrée, A/N 12 bits : 2 entrées)
Production 2 sorties (Moniteur analogique : 2 sorties)
Signal d'impulsion Saisir 2 entrées (entrée photocoupleur, entrée récepteur de ligne)
Le collecteur ouvert et l'interface de pilote de ligne peuvent être connectés.
L'interface de pilote de ligne à grande vitesse peut être connectée.
Production 4 sorties (pilote de ligne : 3 sorties, collecteur ouvert : 1 sortie)
Sortie de pilote de ligne pour impulsions d'encodeur (signal A/B/Z) ou impulsions de retour externe (signal EXA/EXB/EXZ) sortie collecteur ouvert également disponible pour signal Z ou EXZ.
Communication
fonction USB Interface USB pour se connecter à des ordinateurs pour le paramétrage ou la surveillance de l'état.
RS232 Communication 1:1
RS485 1 : n communication (max 31)
Fonction de sécurité Un connecteur dédié est fourni pour la sécurité fonctionnelle.
Panneau avant (1) 5 clés
(2) DEL (6 chiffres)
Régénération A-frame, B,-frame : pas de résistance régénérative intégrée (résistance externe uniquement)
C-frame à F-frame : résistance régénérative intégrée (la résistance externe est également activée.)
Frein dynamique Cadre A à cadre F : Intégré
Mode de contrôle La commutation entre les 7 modes suivants est activée,
(1) Contrôle de positionnement
(2) Contrôle de la vitesse
(3) Contrôle du couple
(4) Contrôle de position/vitesse
(5) Contrôle de position/couple
(6) Contrôle de la vitesse/du couple
(7) Contrôle entièrement fermé
Hautes performances (identiques aux variateurs standard MINAS A5) sMultifonctionnel sRapport qualité-prix attractif sConçu exclusivement pour le contrôle de positionnement s20 bits/tour ;1,04 million d'impulsions par tour sMax.vitesse : 6 000 tr/min Couple d'encoche lent sNouveau design ;noyau innovant;codeur haute précision degré de protection sIP67 pour tous les moteurs de type MSME M
Voici quelques-uns des modèles de variateurs, neufs et d'occasion, en stock :
MSDA3A3A1A MSDA5A3A1A MSDA013A1A
MSDA023A1A MSDA043A1A MSDA083A1A
MDDA103A1A MDDA153A1A MDDA203A1A
MDDA253A1A MDDA303A1A MDDA353A1A
MSDA403A1A MSDA503A1A MSD023A1XXV
MSDA083A1XXV MSD043A1X MSDA043D1A
MQDA043A1A MUDS043A1A MUDS023A1A
MUDS083A1A MUMS082A1E0S MUDS083A1M
MUMA012P1T MUMA022P1T MUMA042P1T
MUMA042P1S MUMA012P1S MUMA022P1S
MUMS082P1S MSDA043A1XXV MSDA013A1XXV
MKDET1505P MLDET2310P MUMA082P1T
MLDET2510P MKDET1310P MUMS042A1AOS
MSM041A211 MQMA042A1E MSMA022P1A
MSM042P1B MSM042AJB MSM011P1N
MQMA022S2P MSM012AJA MSM012P1F
MDMA152S1C MSM042AJA MQMA012C2P
MSMA022A1B MSM021DJE MSD043A1X
MSD043A1XX MSM042A1A MSM5AZA1B
MUMS012C2U1S MUMS012A1F0S MSMZ082A1B
MSD013A1XX MSM012A1A MSMA012C1A
MSDA013D1A MSMA5AZS1A MQMA012P1B
MSMD042P1T MUMS022A1B0S MFM082A1C
MQMA042A1E MSMA022C1A MSMA022C1E
