La MÉMOIRE SIMPLE 10K d'UTILISATEUR d'OCTETS du MODULE 80K d'UNITÉ CENTRALE DE TRAITEMENT de FENTE de GE FANUC IC693CPU341 S'ENREGISTRE

Description du produitGénération FANUCIC693CPU341 SINGLE SLOT CPU MODULE 80K bytes mémoire utilisateur 10K

Des détails rapides:

• Les résultats de l'analyse sont publiés dans le Bulletin de l'OMS.
• Module de processeur à fente unique
• 80K bytes de mémoire utilisateur
• 10K RÉGISTERS
• 0.3 millisecondes/1K de logique

Description du produit

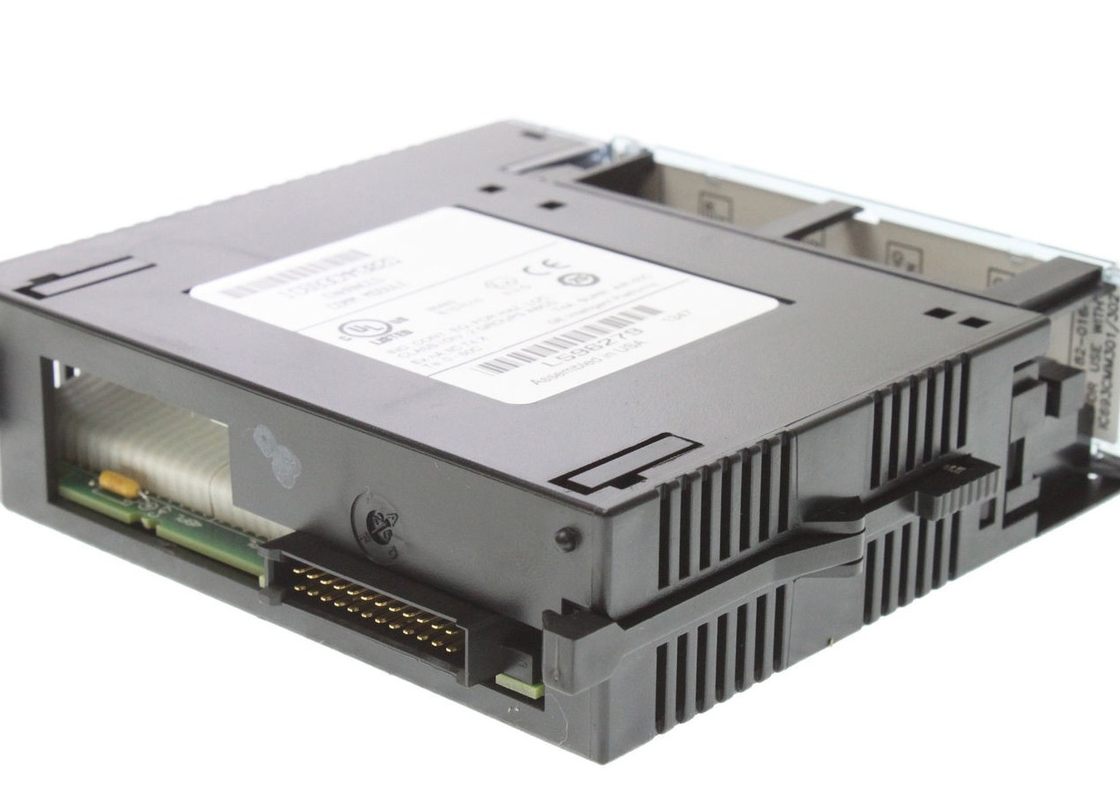

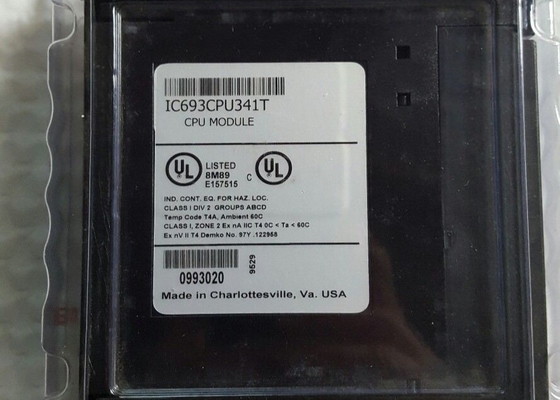

Général:Le module IC693CPU341, membre de la série GE Fanuc 90-30, est un module CPU à emplacement unique équipé de 5 plaques de base.Il contient 4 plaques de base à distance et/ou d'expansion en plus de la plaque de base 1 CPUIl est équipé d'un processeur 80C188XL.

Le pouvoir:Il fonctionne à 20 MHz et nécessite une charge de 490 milliampères de l'alimentation nominale +5 VDC.Le module fonctionne dans une plage de température ambiante de 0 à 60 degrés Celsius (ou 32 à 140 degrés Fahrenheit).

La mémoire:Cette vitesse de traitement typique du processeur est de 0,3 millisecondes par 1K de logique (également connu sous le nom de contacts booléens).le IC693CPU341 a une mémoire de registre (%R) de 9999 mots; mémoire globale discrète (%G) de 1280 bits, bobines internes (%M) de 1024 bits, bobines de sortie (temporaires) (%T) de 256 bits et références d'état du système (%S) de 128 bits (avec %S, %SA, %SB,% SC ayant 32 bits chacun).

Les données sont envoyées par l'intermédiaire de:Les entrées analogiques (%AI) et les sorties (%AQ) sont respectivement 1024 et 256 mots.Il contient 16 mots (% SR) enregistrés par le système qui sont utilisés pour la visualisation de la table de référence uniquement et ne peuvent pas être référencés dans le programme logique utilisateur.

Spécifiquement:Ce processeur dispose d'un seul port série intégré, qui nécessite un connecteur à l'alimentation PLC utilisée dans le système.L'IC693CPU341 est compatible PCM/CCM, bien qu'il nécessite un module CMM pour prendre en charge le maître SNP/SNP-x, le CCM ou le support slave RTU.

Réseau local:IC693CPU341 dispose d'un réseau local (LAN) installé. Cette fonctionnalité permet au CUP de prendre en charge une variété de modules optionnels, tels que FIP, Profibut, multidrop, Ethernet, GBC, GMC et modules optionnels GCM+.Ses premières versions ont une RAM et une EPROM ou EEPROM en option pour le stockage de la mémoire. Nouvelles versions, à commencer par la version matérielle IC693CPU341-J et la version 4 du firmware.61, ne prend en charge que la RAM et le Flash en option pour des besoins de mémoire supplémentaires.
