Canaux d'entrée discrets du module d'entrée de PLC 5 32 Allen Bradley 1771-IBN

Name: Canaux d'entrée discrets du module d'entrée de PLC 5 32 Allen Bradley 1771-IBN
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: 1771-IBN
Price: 100000.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	LES Etats-Unis
Nom de marque:	AB
Numéro de modèle:	1771-IBN

Les informations détaillées

Lieu d'origine:

LES Etats-Unis

Nom de marque:

Numéro de modèle:

1771-IBN

Marque:

Modèle:

1771-IBN

Type de module:

Module d'entrée CC numérique

Nombre d'entrées:

32 entrées (4 ensembles de 8)

Décalage typique du signal CA (Éteint):

20 (+/- 15) ms

Décalage typique du signal CC (enclenché):

6 (+/- 2) ms (filtre numérique)

Mettre en évidence:

High Light

Mettre en évidence:

Module d'entrée discret de PLC 5

Module d'entrée discret de 32 canaux

Allen Bradley 1771-IBN

Informations commerciales

Quantité de commande min:

Prix:

Négociable

Détails d'emballage:

Nouveau dans la boîte originale

Délai de livraison:

5-8 jours de travail

Conditions de paiement:

T/T

Capacité d'approvisionnement:

100

Description de produit

AB 1771-IBN PLC5 Module d'entrée discrète Trente-deux (32) entrée

Les canaux Spécifications techniques pour 1771-IBN

Décalage typique du signal CA (Éteint)	20 (+/- 15) ms
Armure de câblage	1777-WN
Décalage typique du signal CC (Éteint)	N/A
Décalage typique du signal CC (enclenché)	6 (+/- 2) ms (filtre numérique)
Max. courant continu hors état	1.7 milliampères
Courant en arrière plan	280 milliampères
Voltage de fonctionnement CC	10 à 30 volts
Nombre d'entrées	32 entrées (4 séries de 8)
Type de module	Module d'entrée en courant continu numérique
Numéro de pièce/catalogue	1771-IBN
Décalage typique du signal CC (Éteint)	N/A

Armure de câblage	1777-WN
Marque	AB

Vers 1771-IBN

L'AB 1771-IBN est un module d'entrée discrète de 24 VDC de la famille de produits Bulletin 1771.Ce module est un module de contrôleur logique programmable (PLC) qui est utilisé pour interfacer des dispositifs de signalisation externes tels que des commutateurs, capteurs, contacts auxiliaires qui permettent un débit de tension de 24 VDC ou de tension de signal avec une plage de 10-30 VDC.

Le 1771-IBN dispose de trente-deux (32) canaux d'entrée avec une plage d'entrée nominale de 4,7 mA @ 10VDC ou 15,6 mA @ 30VDC. Il a un courant d'arrêt minimum de 1,7 mA @ 5VDC.Chaque canal de ce module a une tension hors tension de 5VDCLe décalage du signal d'entrée du module est de 6 ms +/- 2 ms de propagation basse à haute et élevée à basse.Dissipation maximale et thermique 53.3 dissipation minimale maximale de 5,1 BTU/h et minimale de 5,1 BTU/h. Ce module a une consommation de courant de fond de 280 mA à 5VDC, maximum.

Lors de la connexion des dispositifs de signal à ce module d'entrée, la taille appropriée du fil est de 0,25 à 2,5 mm2.14 AWG) fil de cuivre solide ou en filets d'isolation de 75 °C (167 °F) ou plus et épaisseur d'isolation maximale 1Il nécessite un bras de câblage de champ avec numéro de catalogue 1771-WN avec vis de bras de câblage à couple de 1,0 n-m. Il a un boîtier de type ouvert.

Le 1771-IBN est configuré à l'aide du logiciel de programmation RSLogix5 qui est le logiciel de programmation pour toute la famille de produits PLC5.Le 1771-IBN consomme un registre 32 bits qui représente directement chaque canal du moduleEn outre, le 1771-IBN dispose de trente-deux (32) indicateurs LED, dédiés à chacun des canaux d'entrée.

Il contrôle directement l'état des bits correspondants dans la table de données PLC. Il fournit une conception modulaire avec des moyens d'économie d'espace pour ajouter des entrées à un système de contrôle PLC.Il est livré avec un bras de câblage 1771-WN pour remplacer le module éliminant la nécessité de déconnecter le câblageIl s'agit d'un module de la série C et prend en charge l'adressage I/O 1/2 et 1-slot. Il est compatible avec des dispositifs de commutation de source tels que des commutateurs à contact sec, des émetteurs électromécaniques,et appareils de commutation de panneau tels que les interrupteurs de sélection et les boutons de pression.

Le module 1771-IBN dispose de 32 entrées (4 ensembles de 8) avec une catégorie de tension DC Sink (Source load) de 10 à 60 V. Il a une plage de tension de fonctionnement de 10 à 30 V CC.Il a un retard de signal typique de 6 ms (+/-2) à l'état en courant continu et de 6 ms (+/-2) à l'état hors courant continuIl a un courant hors état maximum de 1,7mA et une charge de courant de fond de 280mA. Il a une dissipation de puissance maximale de 15,6W et une dissipation thermique de 53,3 BTU/h.Il est installé dans un châssis I/O 1771 contenant un processeur PLCLes bandes de réglage pour le placer dans la fente droite sont situées entre les broches 18 et 20 pour le connecteur supérieur et les broches 14 et 16 pour le connecteur inférieur.

Le module 1771-IBN possède 32 indicateurs d'état sur le panneau avant. Il contient une isolation optoélectrique pour protéger les circuits du système des transitoires électriques.Il contient également une fonction de filtrage d'entrée pour réduire le bruit électrique.

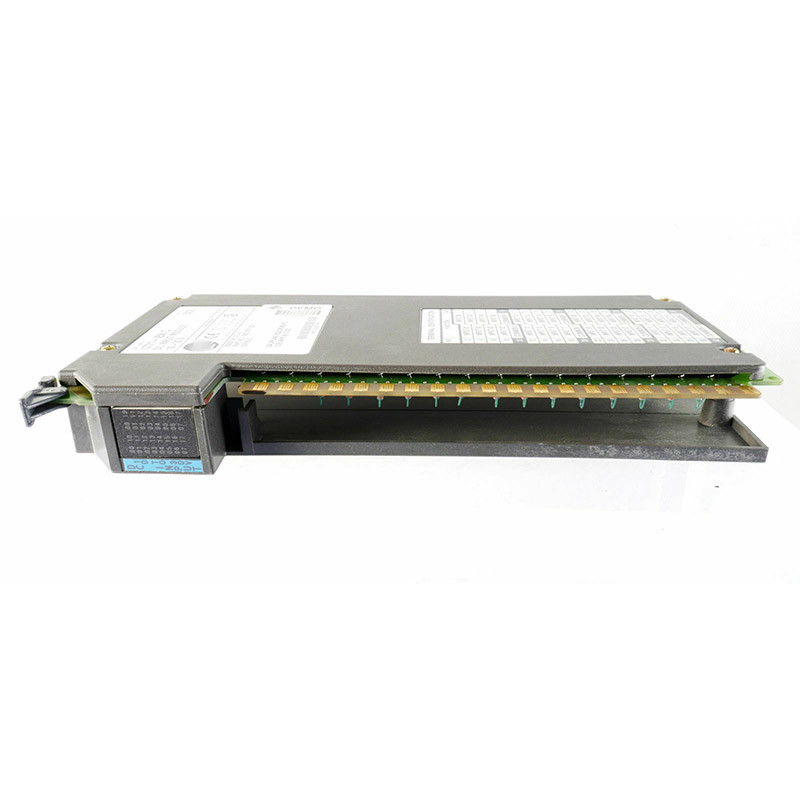

Canaux d'entrée discrets du module d'entrée de PLC 5 32 Allen Bradley 1771-IBN 0

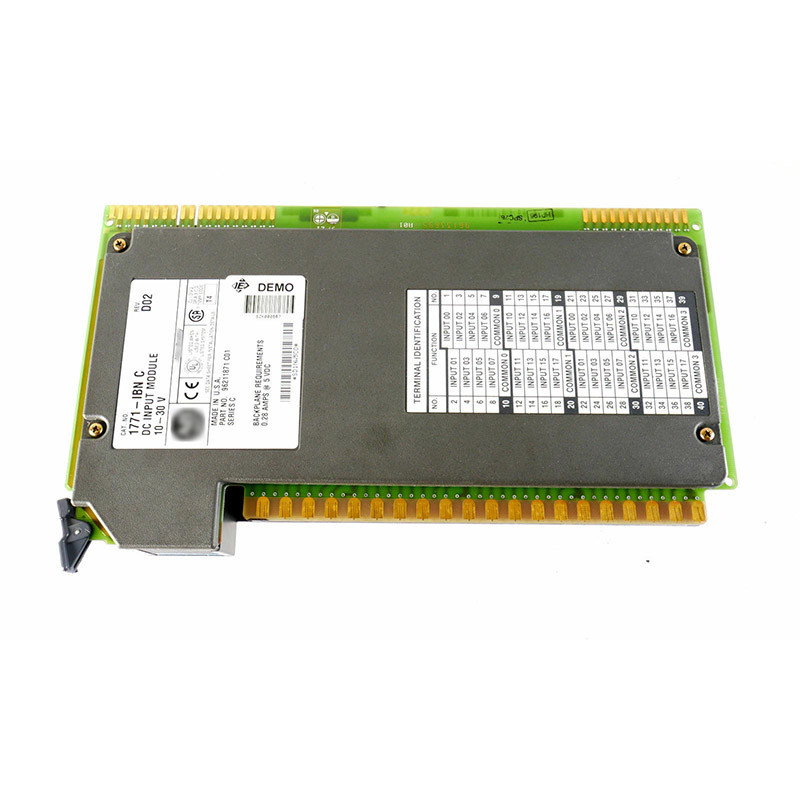

Canaux d'entrée discrets du module d'entrée de PLC 5 32 Allen Bradley 1771-IBN 1
