16 C.C discret à C.A. d'Allen Bradley 1771-IAD de module d'entrée de canaux

L'AB 1771-IAD est un module d'entrée discret qui fait partie de la famille 1771 de contrôleurs logiques programmables (PLC).Ce module est conçu pour accepter des tensions de signal CA et CC telles que 120 VAC avec une fréquence de 50/60 Hz et 125 VDCIl dispose de seize (16) canaux d'entrée et est compatible pour l'installation dans une variété de châssis 1771 tels que 1771-A1B à A4B ou plus tard châssis I/O universel.Il peut également être installé dans les châssis 1771-AM1 et AM2.

Le 1771-IAD est principalement utilisé pour interfacer des appareils discrets tels que des boutons, des interrupteurs de différentes variétés, des contacts auxiliaires de relais, des contactors et d'autres appareils.

Le 1771-IAD a un retard de signal d'entrée tel que 120V ac/60Hz: 5ms (+3ms) ou 20ms ((+5ms) sélectionnable 120V dc: 3ms (+0.1ms) ou 10ms (+1ms) sélectionnables pour la transition de l'Activité vers l'Activité et 25ms (+5ms) pour 120V ac ou dc pour la transition de l'Activité vers l'ActivitéIl a une plage de tension d'état activé de 79 VAC à 138 VAC ou VDC. Il a une dissipation de puissance maximale de 8,8 watts et un minimum de 1,0 watts avec une dissipation thermique de 30,1 BTU / h, maximale et 3,42 BTU / h,le minimumIl est équipé d'un courant de 195 mA à 5 V.

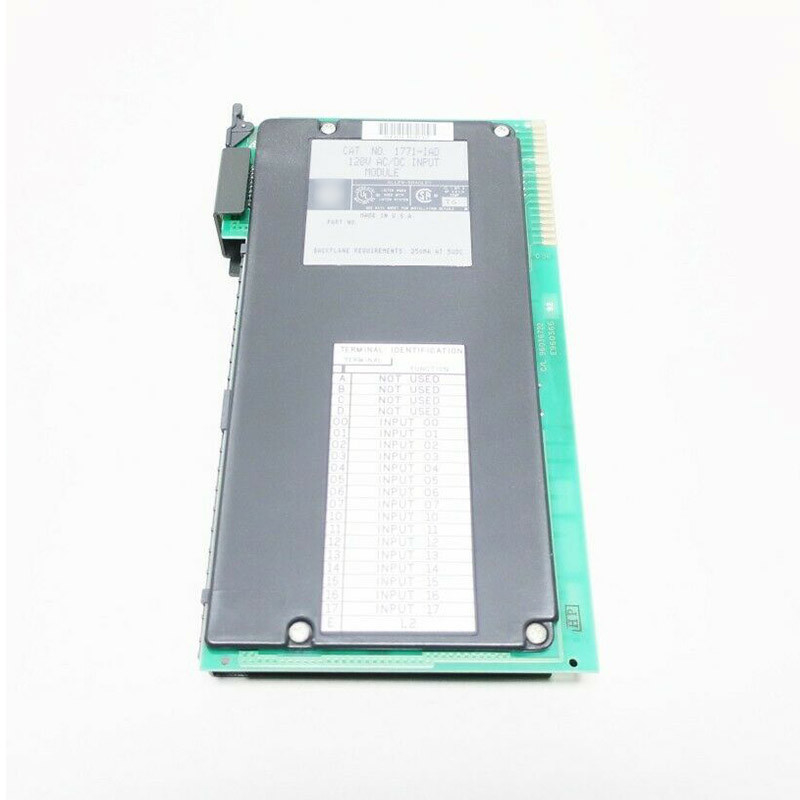

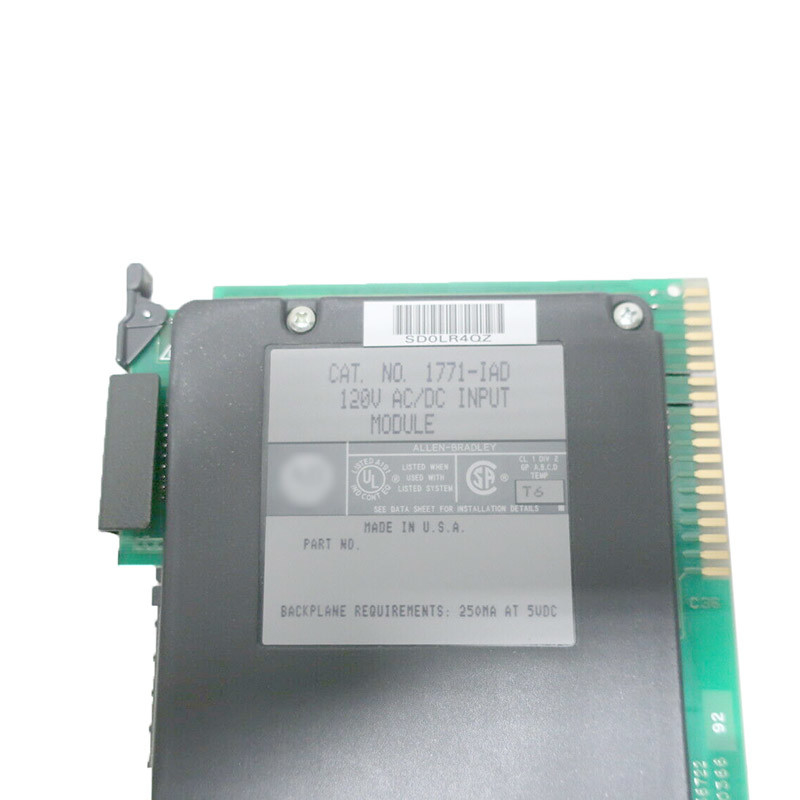

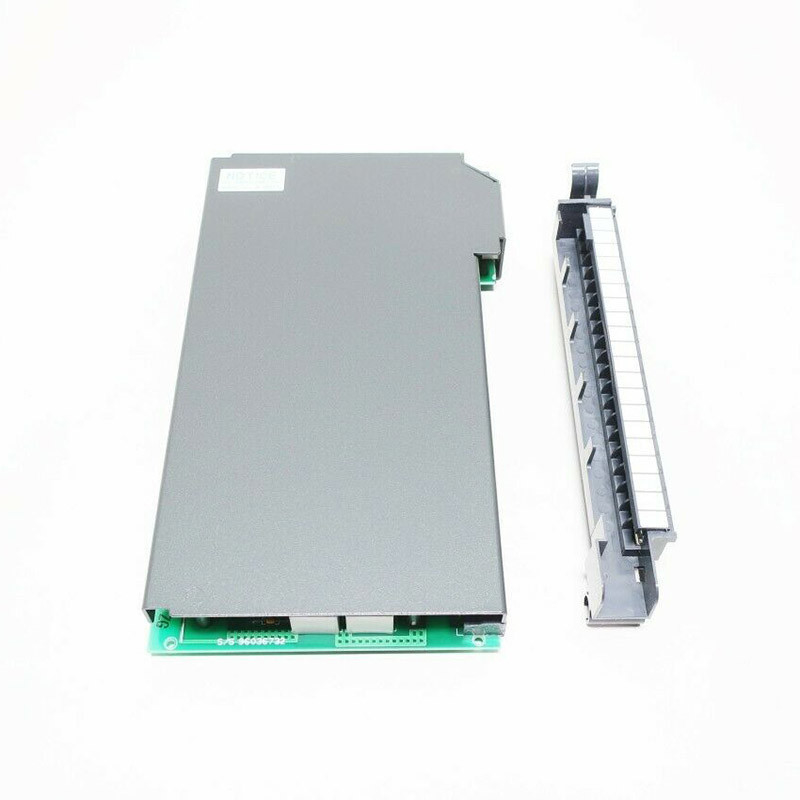

Le 1771-IAD utilise un bras de câblage de champ de 1771-WH. Ce bras de câblage de champ est comparable aux blocs terminaux amovibles,qui est utilisé pour le câblage modulaire et l'installation et la maintenance simplifiées du module d'entréeLors de l'installation du 1771-IAD sur n'importe quel châssis compatible, il est nécessaire de placer la touche entre 10 et 12 ou entre 14 et 16.

L'AB 1771-IAD est un module d'entrée numérique AC/DC PLC 5. Il contient des informations sur divers dispositifs d'entrée tels que des boutons, des interrupteurs de limite, des lumières de pilote, des démarreurs de moteur,et annonceurs pour interfacer avec les capteurs et actionneurs allumés/éteintsIl est doté d'un bras de câblage de 1771-WH pour remplacer le module.éliminant la nécessité de débrancher le câblageIl s'agit d'un module de la série D et prend en charge l'adressage I/O 1⁄2, 1 et 2 fentes.

Le module 1771-IAD a 16 entrées avec une catégorie de tension AC/DC de 120 V. Il a une plage de tension de fonctionnement de 79 - 138 V AC ou 79 - 138 V DC. Il a un retard de signal typique de 5 ms (+/-3) à l'état AC,3 ms (+/-0).1) ou 10 ms (+/-1) à l'état CC, et 25 ms (+/-5) à l'état AC/DC éteint. Il a un courant hors état maximum de 3 mA pour AC et 0,8 mA pour DC et une charge de courant de fond de 195 mA.Il a une dissipation de puissance maximale de 8.8W et une dissipation thermique de 30,1 BTU/h. Il est installé dans un châssis I/O 1771 contenant un processeur PLC.Les bandes de clés pour le placer dans la fente droite sont entre les broches 14 et 16 pour le connecteur supérieur et entre les broches 10 et 12 pour le connecteur inférieur.

Le module 1771-IAD dispose d'un indicateur actif vert et de 16 indicateurs d'état rouges pour l'indication latérale logique du système sur le panneau avant.Il contient une isolation optoélectrique pour protéger les circuits du système des transitoires électriquesIl contient également une fonction de filtrage d'entrée pour réduire le bruit électrique.
