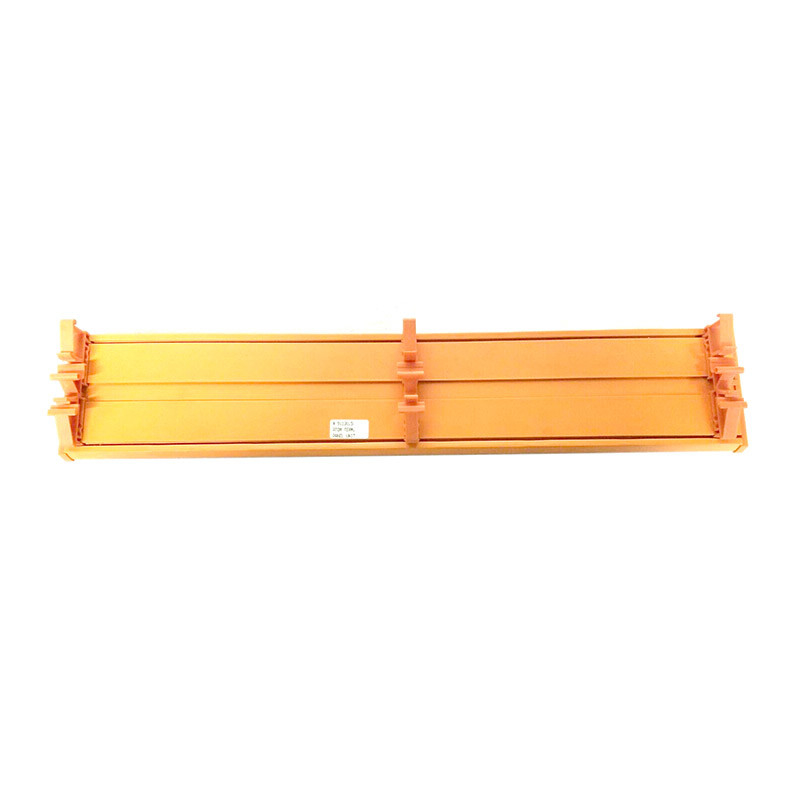

PLC 5 Allen Bradley 1771-HT de module de panneau d'arrêt de connecteur de vis

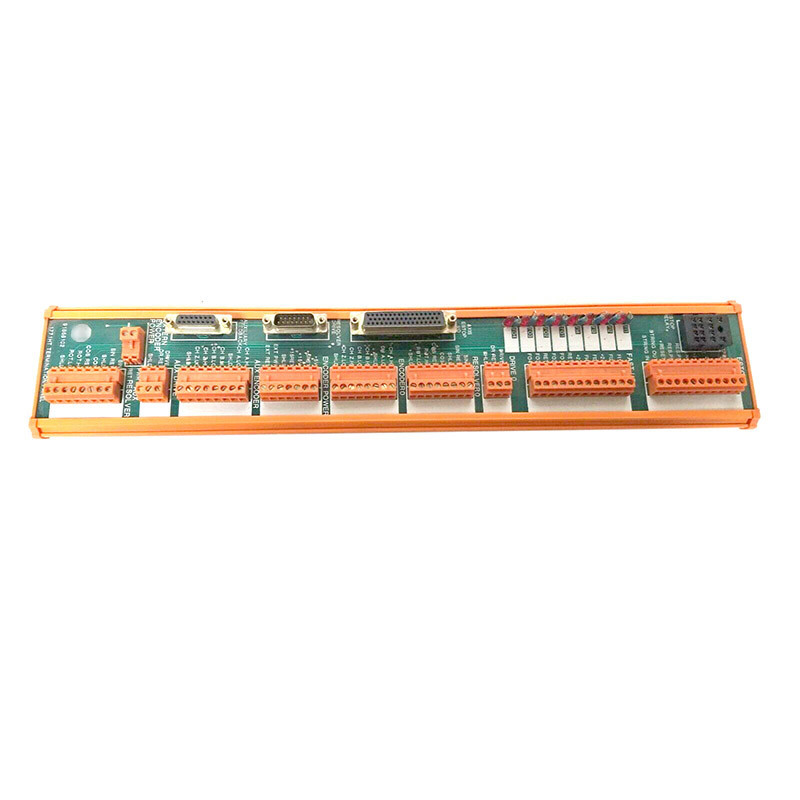

Le module de panneau de l'arrêt 1771-HT a été fabriqué par AB/Rockwell Automation en tant qu'élément du produit de PLC 5. Le module de panneau d'arrêt d'AB 1771-HT est un module simple de contrôleur qui est particulièrement conçu et prévu pour l'usage avec les contrôleurs de mouvement de la série 12X d'AB IMC. Un panneau d'arrêt est employé pour chaque module servo de contrôleur (SCM) en câblant la ficelle d'E-arrêt, des dispositifs de retour, des commandes, et les entrées et sorties rapides, aussi bien que l'E-arrêt, bouton poussoir remis à zéro. Ce panneau d'arrêt est une option qui offre une manière commode de relier et dépanner le système IMC 120. Certaines des caractéristiques principales du module 1771-HT incluent des connecteurs de D-SHELL pour des câbles des modules servo d'excitation de contrôleur aussi bien que de séparateur. Elle comporte également les connecteurs à vis que l'on peut brancher pour câbler aux dispositifs d'utilisateur.

Le panneau d'arrêt d'AB 1771-HT vient avec l'entrée-sortie rapide LED qui indiquent le statut des 4 entrées rapides marquées de FI1 à FI4 et des sorties rapides FO1 à FO4. Il comporte un relais à bord connectable pour les fonctions d'E-arrêt qui fournissent des contacts de relais pour permettre les commandes et les utilisateurs à la guirlande relient jusqu'à 3 contrôleurs servo sur une ficelle d'E-arrêt. En plus, il y a les connecteurs que l'on peut brancher distincts donnés pour les encodeurs aussi bien que les séparateurs pour permettre aux utilisateurs d'employer le panneau d'arrêt dans des systèmes de séparateur ou d'encodeur. Quand utilisant l'option de module de l'arrêt 1771-HT, toutes les connexions d'utilisateur excepté le port de communication RS-232 et puissance de côté d'utilisateur est conduites par l'intermédiaire du panneau d'arrêt. Toutes les connexions sont indiquées sur le conseil.
