Contrôleur 1771 de PLC 5 de module de sortie à C.A. d'Allen Bradley OM Digital 225 Miliamperes

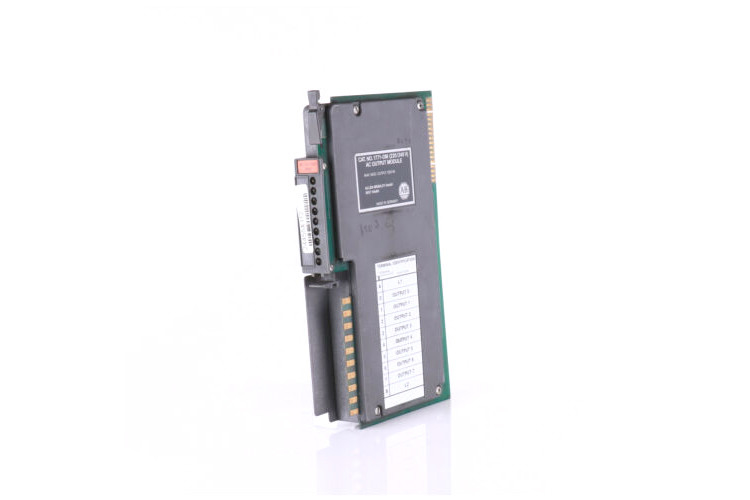

Le module de sortie CA numérique PLC 5 1771-OM d'AB est un module de sortie avec 8 sorties CA Triac fusionnées situées sur n'importe quelle fente du châssis d'E/S 1771. It has an operational output voltage range of 184-250V AC at 47 - 63Hz with an output current of 2A which must not exceed 6A for the entire module and a current surge of 20A for 100ms on each output repeatable every 10 secondsÀ 220 V AC et 60 Hz, le courant minimum requis pour que le module reste allumé est de 60 mA, et à toute valeur inférieure à cette valeur, la sortie Triac, il ne fonctionnera pas.Le 1771-OM a une perte de tension maximale à l'état ON de 1.6V à 2A avec 2mA par courant de fuite de sortie à 220V CA dans l'état OFF et le module absorbe 225mA à 5V CC (+5%) de courant de fond du châssis E/S.

Lorsqu'il est opérationnel, le 1771-OM dissipe 45,1 BTU/h de chaleur maximale avec un 13.Dissipation de puissance de 2 watts et le module fournit une isolation de tension qui répond ou dépasse les normes UL et CSA spécifiéesSon circuit est composé d'un fil de 14 mètres carrés (2 mm2) avec une isolation de 3/64 pouces (1,2 mm) d'épaisseur et la sortie du module est fusionnée avec un fusible de soufflage normal 2A, 250V 3AG. The 1771-OM requires a field wiring arm with a 7 by 9 inch-pounds field wiring screw torque and the module is keyed to the I/O chassis by connecting the connector band between pins 6 and 8 and pins 28 and 30Il est certifié CE, UL et CSA et est conçu pour répondre aux spécifications de performance standard dans une plage de température comprise entre 0 et 60 0C (32 et 140 0F) à une humidité relative non condensante de 5 à 95%.
