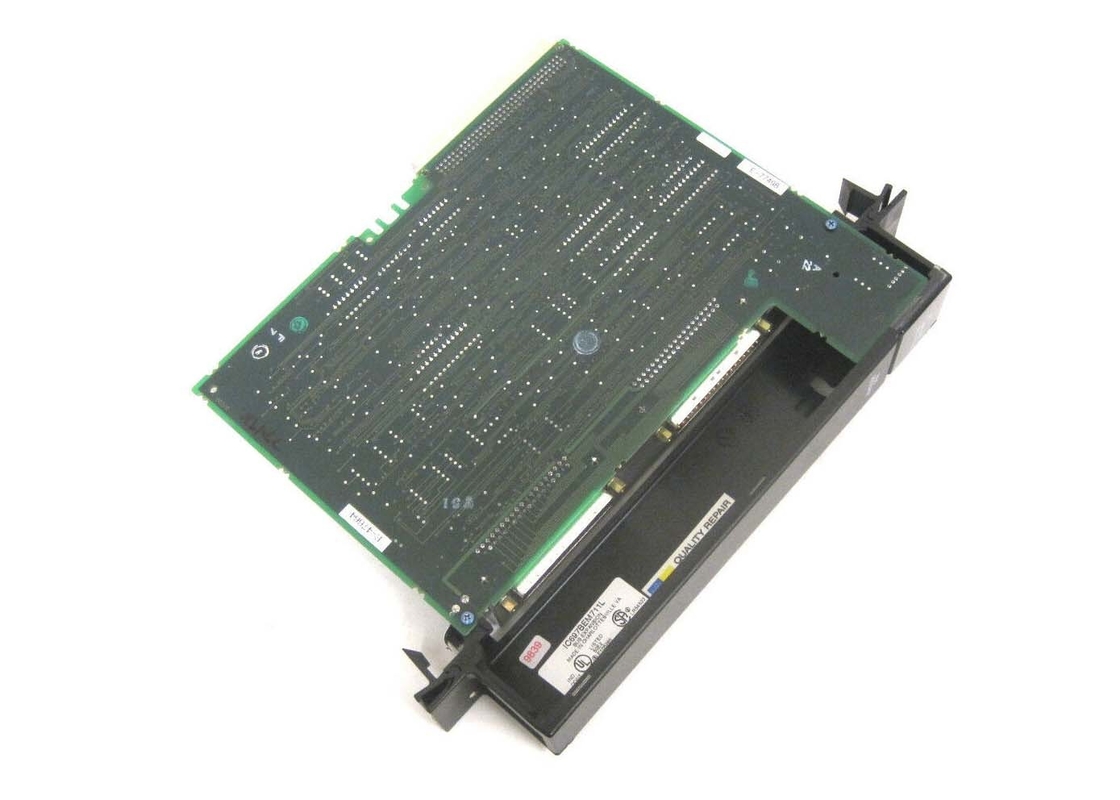

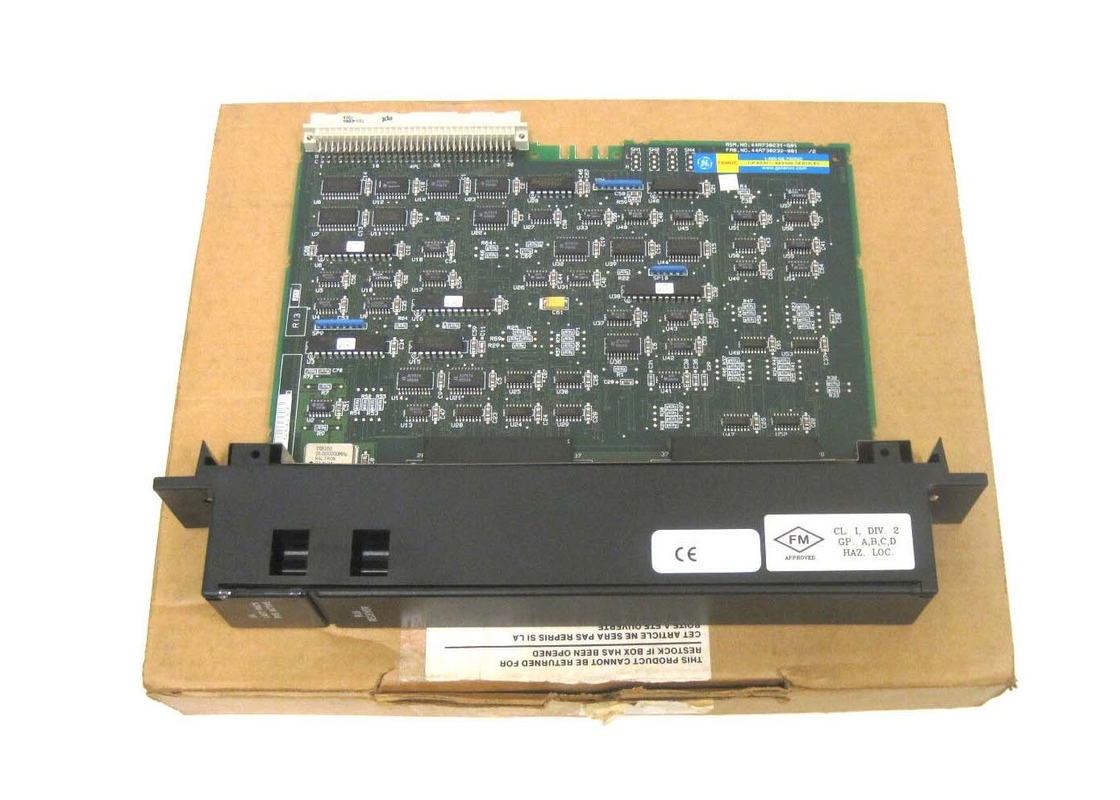

GE FANUC IC697BEM711, module de récepteur d'autobus, la série 90-70 a conçu

IC697BEM711 est un module récepteur de bus (BRM) de la série 90-70 conçu par GE Fanuc.IC697BEM711 permet une expansion confortable du rack principal à un maximum de sept racks PLC IC697 supplémentaires avec un câble d'interconnexion jusqu'à 50 pieds. L'IC697BEM711 est livré avec un logiciel de configuration pratique et ne nécessite pas de commutateurs DIP.

Le module IC697BEM711 a un poids maximal de seulement 4 livres et dispose d'une seule fente avec deux connecteurs.Une autre caractéristique remarquable du IC697BEM711 est l'utilisation de LED pour indiquer l'état continu du moduleL'IC697BEM711 détient le dernier état de fonctionnement des modules de sortie en cas de perte possible des communications avec le processeur.Il permet également d'isoler et de réparer un module défectueux dans le rack.

Remarque: le système PLC IC697 ne peut être configuré qu'avec IC697BEM711 à l'aide d'un programme logiciel MS-DOS ou de la fonctionnalité Windows.l'utilisateur sera invité à confirmer la présence du RCM. Consultez toujours le manuel d'installation du contrôleur de programmation avant d'essayer toute installation.

À propos de IC697BEM711

Le module IC697BEM711 est un module récepteur de bus.configuration facile du logicielTrois indicateurs LED sur le module fournissent l'état du module ainsi que l'état du port d'expansion du bus et l'état de l'expansion.En utilisant le module IC697BEM711Le module IC697BEM711 occupe une fente dans le châssis du PLC.Deux connecteurs sont fournis sur le panneau avant du module: un connecteur est utilisé pour se connecter au rack en amont ou au rack CPU et l'autre connecteur est utilisé pour se connecter à d'autres racks d'expansion par un arrangement en chaîne de marguerite.

Le module récepteur de bus IC697BEM711 doit être configuré à l'aide de la fonction de logiciel de programmation Windows ou MS-DOS.8 Ampères et le module nécessite également 5 Volts DC tension d'entrée. L'interface d'expansion peut transmettre des données à une vitesse allant jusqu'à 500 kilobytes par seconde.Le module est conçu pour prendre en charge la norme VME C.1. Lors de la commande du module, la fiche de terminateur avec le numéro de catalogue IC697ACC702 peut également être commandée.un câble de 5 pieds portant le numéro de catalogue IC600WD005A, un câble de 10 pieds portant le numéro de catalogue IC600WD010A, un câble de 25 pieds portant le numéro de catalogue IC600WD025A et un câble de 50 pieds portant le numéro de catalogue IC600WD050A.L'alimentation du système doit être coupée avant que le module IC697BEM711 ne soit inséré dans la fente qui lui est désignée..
