Détails sur le produit:
Conditions de paiement et expédition:
|
Marque: | GE Fanuc | Modèle: | IC693CPU340 |
---|---|---|---|
Série: | Série 90-30 | Type de produit: | Module d'unité centrale de traitement |
La fréquence d'horloge: | 20 mégahertz | Microprocesseur: | 80C188XL |
Mémoire de registre: | 19,9 kilo-octets | Mémoire de programme utilisateur: | 32 kilo-octets |
Points d'entrée-sortie: | 512 | Entrée actuelle: | 490 milliampères |
Surligner: | Module d'entrée de la logique 24VDC négative,Module d'entrée positif de la logique 24VDC,module de sortie de la logique 2A négative |

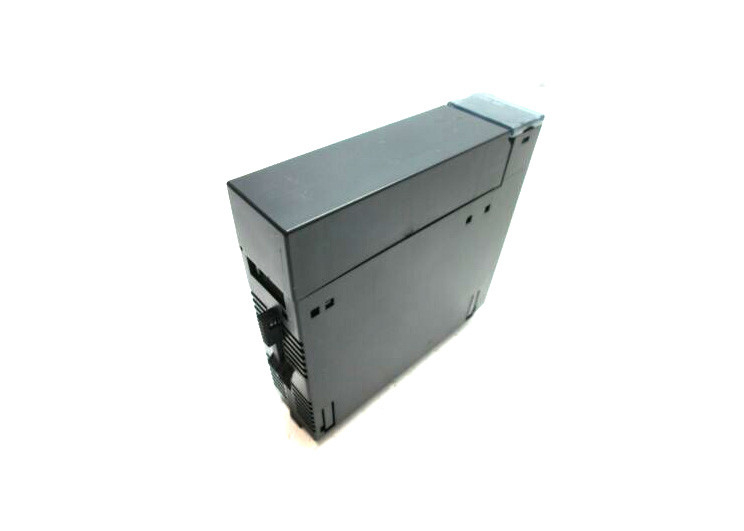

IC693CPU340 est un module de l'unité centrale de traitement 340 d'une fente avec de la mémoire d'utilisateur de 32 K bytes et les registres 10K. Il a une plaque de base d'unité centrale de traitement et quatre plaques de base d'expansion pour chaque système. L'IC693CPU340 a une alimentation d'énergie qui a besoin d'une charge de 350 milliampères de +5 volts continu d'approvisionnement. Il emploie le processeur 80188 qui a une vitesse de traitement de 10 mégahertz. La température de fonctionnement d'IC693CPU340 est de 0 à 60 degrés des degrés de F) de C (32 à 140 ambiants. Habituellement, la fréquence de balayage d'IC693CPU340 est de 0,3 millisecondes par 1K de la logique (contacts booléens). Progiciels comme la mémoire la plus élevée de programme utilisateur donne 9,0, octets 240K. La taille précise de la mémoire actuelle de programme utilisateur se fonde sur le nombre conçu pour le %R, %AI, et %AQ a composé des types de mémoire de mot. Il a également l'entrée discrète et les points discrets de sortie de 512.The unité centrale de traitement 340 a une mémoire globale discrète - %G de 1280 bits
Les IC693CPU340 Inputs-%A1 analogue et output-%AQ analogue se composent de 128 mots et de 64 mots respectivement. De plus, il comporte d'une inscription de système à 16 mots qui peuvent seulement être employés pour mettre en référence le visionnement de table et ne laissent pas mettre en référence dans le programme de logique d'utilisateur. Le compte de temps pour le module est normalement 680 avec l'existence d'un registre à décalage. Le module a les ports intégrés 1 (des utilisations le connecteur sur l'alimentation d'énergie de PLC). Ce port retardent les protocoles slaves de SNP/SNP-X qui ont besoin du module CMM pour le maître de SNP/SNP-X. En termes de communication, il a un LAN – multidrop de guide. Il offre également l'aide aux modules d'option d'Ethernet, de PAP, de Profibus, de GBC, de GCM et de GCM+. IC693CPU340 emploie RAM et l'éclair facultatif comme stockage de mémoire afin de stocker les données nécessaires.
Vitesse du processeur : | 20 mégahertz |
Points d'entrée-sortie : | 512 |
Mémoire de registre : | 19.9KBytes |
Maths de virgule flottante : | Non |
Système MORDU par 16 | |
Processeur : | 80C188XL |
Numéro du catalogue CPU340 IC693CPU340
Type d'unité centrale de traitement | Module simple d'unité centrale de traitement de fente |
Plaques de base totales par système | 5 (1 plaque de base d'unité centrale de traitement + expansion 4 et/ou extérieur) |
Charge requise de l'alimentation d'énergie | 490 milliampères de +5 volts continu d'approvisionnement |
Vitesse du processeur | 20 mégahertz |
Type de processeur | 80C188XL |
Température de fonctionnement | 0 à 60 degrés degrés de F) de C (32 à 140 ambiants |
Taux de balayage typique | 0,3 millisecondes par 1K de la logique (contacts booléens) |
Mémoire de programme utilisateur (maximum) | octets 32K |
Points discrets d'entrée - %I Points discrets de sortie - %Q |
512 512 |
Mémoire globale discrète - %G | 1280 bits |
Bobines internes - %M | 1024 bits |
Bobines (provisoires) de sortie - %T | 256 bits |
Références d'état de fonctionnement du système - %S | 128 bits (%S, %SA, %SB, %SC - 32 bits chacun) |
Mémoire de registre - %R | 9999 mots |
Entrées analogiques - %AI | 1024 mots |
Sorties analogiques - %AQ | 256 mots |
Registres de système (pour la table de référence regardant seulement ; ne peut pas être mis en référence dans le programme de logique d'utilisateur) | 16 mots (%SR) |
Minuteries/compteurs | >2000 |
Registres à décalage | oui |
Ports intégrés | 1 (connecteur d'utilisations sur l'alimentation d'énergie de PLC). Soutient des protocoles slaves de SNP/SNP-X. Exige le module CMM pour le maître de SNP/SNP-X, l'appui slave de CCM, ou de RTU ; Module de PCM pour l'appui principal de RTU. |
Communications | LAN - Multidrop de soutiens. Soutient également l'Ethernet, PAP, Profibus, GBC, GCM, modules d'option de GCM+. |
Dépassement | oui |
Horloge soutenue par batterie | oui |
Interruptions | oui |
Type de stockage de mémoire | RAM et éclair facultatif |
Compatibilité de PCM/CCM |
oui |
