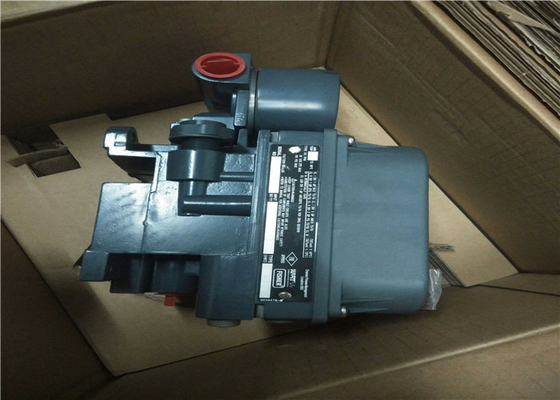

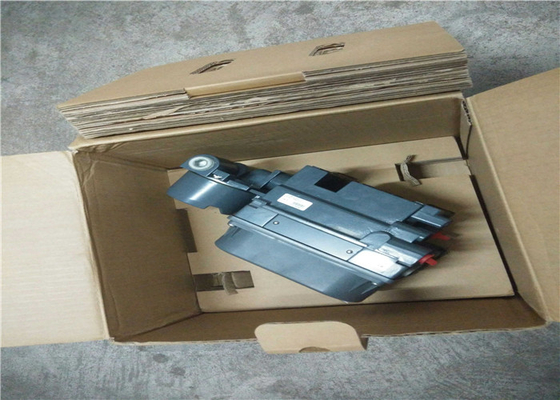

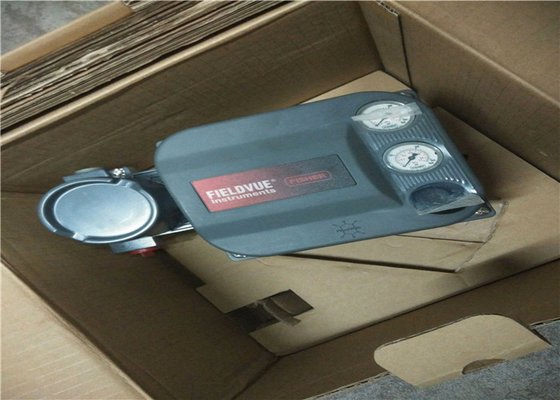

Contrôleur de valve à C.A. DVC6200 Digital de Fisher avec dc -40 du retour 4-20 mA à 85C (- 40 à 185F)
Description :
-
Fabricant : Fisher
-
Produit non : DVC6200
-
Type de produit : RETOUR DE DVC6200+HART+DOUBLE ACTING+WITH
-

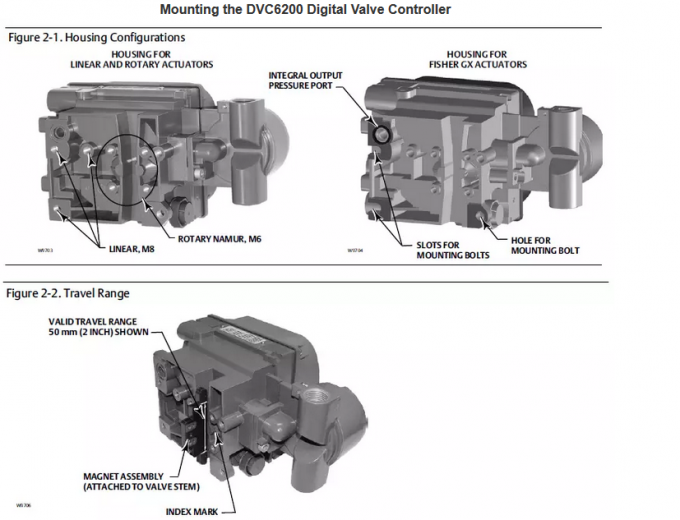

Support intégral à Fisher 657/667 ou aux déclencheurs de GX, au support de fenêtre aux déclencheurs rotatoires de Fisher, aux applications linéaires de Glisser-tige et aux applications rotatoires de quart de tour.
-
Protocole de transmission : CERF 5 ou CERF 7
-
Entrée analogique Signa l : 4-20 C.C de mA, nominal ; dédoublez le rangement disponible
-
Puissance d'instrument : 11 à 30 volts continu à la polarité d'inverse de 10 mA se sont protégés
-
Pression recommandée minimum d'approvisionnement : 0,3 barres (5 psig) plus hautes que des conditions de déclencheur de maximum
-
Le signal de sortie : Signal pneumatique, jusqu'à la pleine pression d'approvisionnement. Envergure minimum : 0,4 barres (6 psig) et envergure maximum : barre 9,5 (140 psig). Action : Double, simple direct ou inverse.
-
Capacité de sortie maximum : À la pression d'approvisionnement de 1,4 barres (20 psig) : 10,0 m3/hr normaux (scfh 375). À la pression d'approvisionnement de 5,5 barres (80 psig) : 29,5 m3/hr normaux (scfh 1100)
-
Limites fonctionnantes de température ambiante : -40 à 85 ? C (- 40 à 185 ? F)
-
Linéarités indépendantes : Valeur typique : ±0.50% de l'envergure de sortie
-
Méthode d'essai de vibration : Examiné par ANSI/ISA-S75.13.01 section 5.3.5. Une recherche de fréquence de résonance est exécutée sur chacune des trois haches. L'instrument est soumis à l'AIS a spécifié l'essai de résistance de demi-heure à chaque résonance principale.
-
Impédance d'entrée : Une impédance équivalente de 500 ohms peut être employée. Cette valeur correspond à 10V @ 20 mA.
-
Méthode d'essai d'humidité : Examiné par CEI 61514-2
-
Dimensions (HxWxD), approximativement : 10,4 cm X 1,6 cm X 11 cm
-
Poids : Aluminium DVC6200 : 3,5 kilogrammes (7,7 livres) d'acier de /Stainless : 8,6 kilogrammes (19 livres)
-
Poids de expédition : 13 kilogrammes
Spéc.
| Classification de secteur |
Anti-déflagrant, d'une sécurité inhérente, FISCO, type N, preuve de flamme, Non-incendiaire pour FM
|
| Certifications |
CE |
| Protocole de transmission |
CERF 4-20mA |
| Interface de données |
De câble |
| Diagnostics |
Oui
|
| Signal d'entrée |
Électrique |
| Max Outlet Pressure |
145 psig |
| Montage du type |
Intégrale montée |
| Température de fonctionnement |
La température standard, haute température |
Caractéristiques- La haute performance, système de retour sans tringlerie élimine le contact physique, qui élimine le port sur des pièces.
- L'électronique entièrement encapsulée résistent aux effets de la vibration, de la température, et des atmosphères corrosives.
- Fournit la réactivité rapide à de grands changements d'étape et le contrôle précis pour de petits changements de point de consigne.
- Le DVC6200 est un dispositif de communication de CERF, ainsi l'information peut être accédée n'importe où le long de la boucle. Cette flexibilité peut réduire l'exposition aux environnements dangereux et la faciliter pour évaluer des valves dans dur pour atteindre des emplacements.
- La conception modulaire permet aux composants fonctionnants critiques d'être remplacés sans enlever le câblage de champ ou la tuyauterie pneumatique.
- Une fois installé dans un système de contrôle intégré, le matériel significatif et les économies d'installation peuvent être réalisés.
- La capacité auto-diagnostique fournit la représentation de valve et l'évaluation de santé.
- La communication numérique fournit facile d'accès à l'état de la valve.
