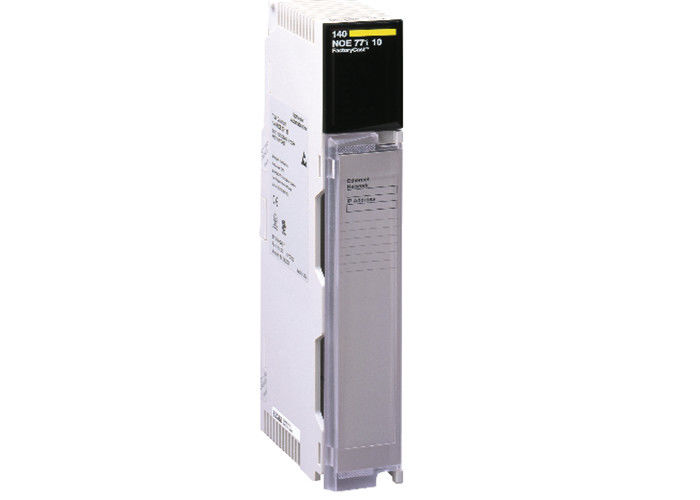

140NOE77101 Schneider Electric Quantum Ethernet 10 100M modèle Nouveau Original
Principal
| gamme de produit |
Plateforme d'automatisation Modicon Quantum
|
|
| type de produit ou de composant |
Module réseau Ethernet TCP/IP
|
|
| concept |
Transparent Ready
|
|
| serveur web |
Classe B30
|
|
| services web |
Diagnostic via pages web prédéfinies
Visionneuse de rack
Éditeur de données (via terminal PC)
|
|
| service de communication |
Gestion de réseau SNMP
Gestion de bande passante
Données globales
Balayage E/S
Messagerie Modbus TCP
Serveur FDR
|
|
| protocole de port de communication |
Ethernet Modbus TCP/IP
|
|
| interface physique |
Fibre optique MT/RJ - 100BASE-FX
Paire torsadée RJ45 - 10BASE-T/100BASE-TX
|
|
| débit de transmission |
10/100 Mbit/s
|
|
Complémentaire
| redondance |
Oui architecture redondante en mode de secours à chaud
|
|
| alimentation |
Via l'alimentation du rack
|
|
| marquage |
CE
|
|
| signalisation locale |
1 LED Débit de données 10 Mbps ou 100 Mbps (10 MB/100 MB) :
1 LED Détection de collision (Coll) :
1 LED Mode de téléchargement (Kernel) :
1 LED Défaut du module Ethernet (Fault) :
1 LED État du réseau Ethernet (RUN) :
1 LED Mode duplex intégral (Fduplex) :
1 LED Module prêt (Ready) :
1 LED Réseau actif (Link) :
1 LED Rack opérationnel (Active) :
1 LED Activité de transmission/réception (TxAct/RxAct) :
|
|
| consommation de courant |
750 mA à 5 V CC
|
|
| format du module |
Standard
|
|
| poids net |
0,345 kg
|
|
Environnement
| degré de protection IP |
IP20
|
|
| certifications produit |
CUL
UL 508
|
|
| normes |
CSA C22.2 No 142
FM Classe 1 Division 2
|
|
| résistance à la décharge électrostatique |
4 kV contact conforme à IEC 801-2
8 kV à l'air conforme à IEC 801-2
|
|
| résistance aux champs électromagnétiques |
10 V/m 80...1000 MHz conforme à IEC 801-3
|
|
| température ambiante de l'air pour fonctionnement |
0…60 °C
|
|
| température ambiante de l'air pour stockage |
-40…85 °C
|
|
| humidité relative |
95 % sans condensation
|
|
| altitude de fonctionnement |
<= 4500 m
|
|
140NOE77101 Produits modèles similaires :
| Modules E/S analogiques |
Modules E/S discrètes |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) Processeurs mis à jour avec le firmware Unity Pro.
(2) L'ajout d'une fonction complète de drop RIO Ethernet est disponible pour ces processeurs avec
Unity Pro u V7.0.
Commutateurs administrés ConneXium™ (suite) Fichiers de configuration prédéfinis (suite) Exemple de topologie avec fichiers de configuration prédéfinis C5, C1 et C3 (1) Une utilisation courante de cette préconfiguration est l'interfaçage d'une liaison cuivre avec une liaison fibre optique sur l'anneau primaire ou l'interfaçage d'une liaison fibre optique avec une liaison cuivre. Ce type d'architecture permet d'avoir des drops Ethernet DIO ou Ethernet RIO à une certaine distance de l'API. La préconfiguration du commutateur permet également de connecter des périphériques Ethernet RIO et/ou plusieurs nuages de périphériques Ethernet DIO à un anneau secondaire.
1 Anneau primaire, support cuivre/fibre optique
3 Adaptateur de tête Ethernet 140NOA61100 installé dans le rack Quantum™.
4 Commutateur ConneXium TCSESM083F23F1 avec fichier de configuration prédéfini C2 (2)
5 Commutateur ConneXium TCSESM063F2CU1/CS1 avec fichier de configuration prédéfini C6 (2)
6 Commutateur ConneXium TCSESM063F2CU1/CS1 avec fichier de configuration prédéfini C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Connexion au nuage de périphériques Ethernet DIO, support cuivre uniquement
9 Nuage de périphériques Ethernet DIO (3)
10 Module de communication Ethernet 140CPU31110
11 Câble d'interconnexion Ethernet TCSECN3M3M1S4/1S4U (1 m)
