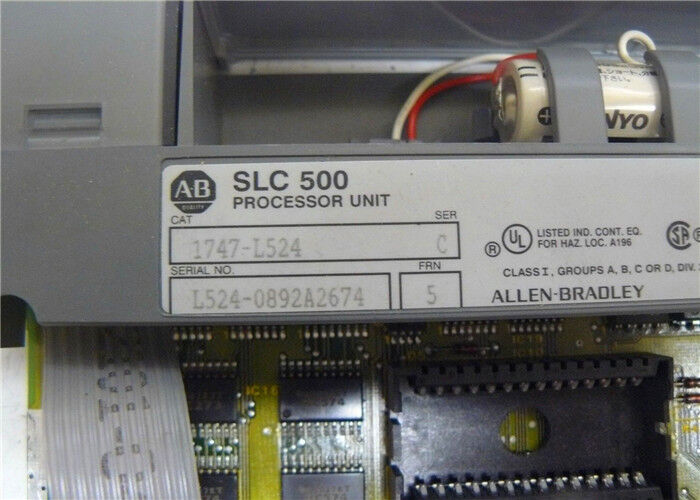

1747-L524 Allen Bradley série C processeur MODULE unité SLC 500 nouveau

1747-L524 Autres caractéristiques :

L'AB 1747-L524 est un processeur SLC 500. Également appelé contrôleur SLC 5/02, ce processeur a une mémoire maximale de 4000 modules pour les instructions et un maximum de 4096 modules chacun pour les entrées et sorties discrètes. Vous pouvez utiliser plus de 60 types de modules, tels que des modules analogiques, numériques et de scanner, pour ce processeur. Cependant, ce processeur n'est pas compatible avec les modules 1746-BLM et 1746-MPM. L'installation de modules de scanner sur ce processeur vous permettra d'ajouter DeviceNet, ControlNet et Universal Remote I/O au système, ainsi que 19 instructions supplémentaires. Ce processeur dispose également d'un maximum de 480 E/S analogiques locales et d'un châssis/slot local maximum de 3/30. Notez qu'aucun stockage de données supplémentaire ne peut être installé avec ce processeur. Cependant, vous pouvez utiliser des modules EEPROM optionnels. Ces modules mémoire vous permettent de sauvegarder le contenu de la RAM du processeur et de charger les données sauvegardées dans la mémoire EEPROM dans la RAM du processeur. Le port de communication DH-485 disponible avec ce processeur est configuré pour recevoir et initier des instructions, mais il nécessite le 1747-PIC si vous connectez le port pour la programmation.

Des indicateurs d'état sont disponibles pour ce processeur. Le processeur 1747-L524 peut avoir 71 instructions de programmation et il peut être configuré à l'aide des logiciels de programmation RSLogix 500, PLC-500 A.I. Series, HHT et APS. Il dispose également d'une batterie remplaçable par l'utilisateur dont la durée de vie moyenne est estimée à 2 ans. Ce processeur, mesurant 145 x 35 x 142 millimètres, peut être monté à l'aide d'un châssis et possède un boîtier de type ouvert. Il a un courant maximum de 0,9 A à 5 Volts CC et des Watts minimum et Watts totaux de 1,75 chacun. Le temps de scan du programme du processeur est de 4,8 millisecondes/K et le temps de scan des E/S est de 1,6 milliseconde. L'exécution des bits est de 2,4 µs. Ce processeur a également une charge de courant de bus de 350 mA à 5 Volts CC et 105 mA à 24 Volts CC. Selon la charge de l'alimentation, son temps de maintien du scan du programme après la perte de puissance varie de 20 millisecondes à 3 secondes. La température de fonctionnement de ce processeur varie de 0 à 60 degrés Celsius et la température de stockage de -40 à 85 degrés Celsius. Sa vibration est un déplacement de 0,015 pouce crête à crête à 5 à 57 Hertz et une accélération de 2,5 G à 57 à 2000 Hertz. Il a également un choc de fonctionnement de 30 G et est livré avec une humidité relative non condensante de 5 à 95%.

1747-L524 Spécifications techniques :
