Détails sur le produit:
Conditions de paiement et expédition:
|
| Sortie nominale:: | 400W | Vitesse srate:: | 3000 tr / min |
|---|---|---|---|
| Spécification d'alimentation: | 200-230vac en 3 phases | Marque: | Mitsubishi Industrial Servro Motor |
| Élément de modèle: | HG-KN73J-S100 | Plan d'origine: | Japon |
| Réponse en fréquence: | 2,3 kHz | Capacité de sortie nominale: | 2KW |
| Mettre en évidence: | moteur servo d'AC,moteur servo électrique |
||

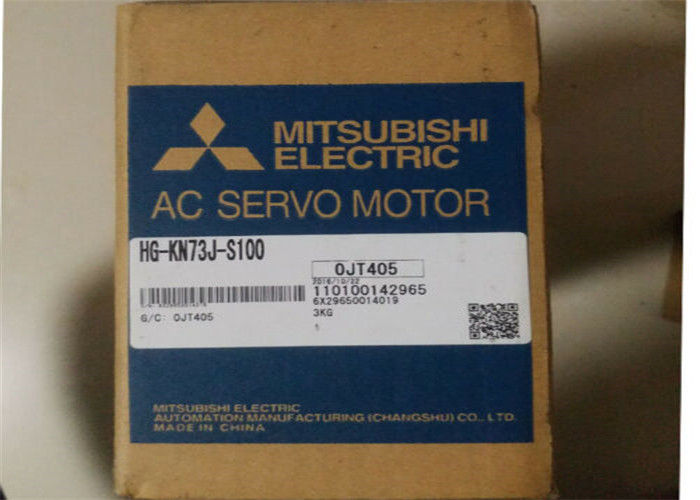

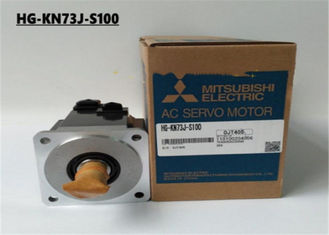

HG-KN73J-S100 Moteur servo industriel Mitsubishi 0,75 kW 3000 tr/min.
Le Mitsubishi HG-KN73J-S100 est un servomoteur de faible inertie et de petite capacité de la série HG de Mitsubishi Electric. Il est conçu pour les applications d'automatisation industrielle haute performance nécessitant une réponse rapide, un positionnement précis et un fonctionnement fiable. Ce moteur est conçu pour exceller dans les opérations à haute fréquence et les scénarios d'accélération/décélération élevés, ce qui en fait un composant polyvalent dans les équipements de fabrication et de traitement modernes.
Haute performance et précision : Équipé d'un encodeur incrémental 17 bits (131 072 impulsions/tour), il assure une précision de positionnement exceptionnelle et un fonctionnement stable à basse vitesse
.
Réponse rapide : La conception à faible inertie permet une accélération et une décélération rapides, améliorant les performances dynamiques du système et réduisant le temps de positionnement
.
Construction robuste : Comporte une structure entièrement fermée et auto-refroidissante avec un indice de protection IP65, ce qui le rend résistant à la poussière et aux jets d'huile, adapté aux environnements industriels exigeants
.
Prise en charge du contrôle avancé : Prend en charge divers modes de contrôle, notamment le contrôle de position, le contrôle de vitesse, le contrôle de couple et le contrôle de poussée. Il offre des fonctions avancées telles que l'interpolation linéaire/circulaire, le contrôle d'alimentation à taille fixe et le changement de position cible
.
Réglage facile et suppression des vibrations : Comporte un accordage avancé en une seule touche pour un réglage simplifié du gain et un contrôle avancé des vibrations II pour supprimer les vibrations basse fréquence, réduisant le temps de stabilisation et améliorant le rythme de production
.
Joint d'huile : Est livré avec un joint d'huile sur l'arbre, améliorant sa durabilité dans les environnements où il pourrait être exposé à des brouillards ou des éclaboussures d'huile
.
Matériau : Bien que les spécifications détaillées des matériaux (par exemple, alliage du boîtier, type d'aimant) ne soient pas explicitement répertoriées dans les résultats de la recherche, les servomoteurs comportent généralement des boîtiers robustes (souvent en alliage d'aluminium), des enroulements en cuivre de haute qualité et des aimants de terres rares pour des performances et une durabilité optimales.
Applications principales : Ce moteur est largement utilisé dans diverses machines d'automatisation industrielle où la précision et la fiabilité sont essentielles
.
Machines-outils
Machines de moulage par injection
Équipement de fabrication de semi-conducteurs
Grands systèmes de manutention/convoyage de matériaux
Presses
Les principaux paramètres techniques du HG-KN73J-S100 sont résumés dans le tableau ci-dessous.
|
Catégorie de paramètre |
Spécification |
Unité |
|---|---|---|
| Puissance nominale | 0,75 | kW |
| Couple nominal | 2,4 | N·m |
| Couple maximal | 7,2 | N·m |
| Vitesse nominale | 3000 | tr/min |
| Vitesse maximale | 5000 | tr/min |
| Vitesse instantanée admissible | 5750 | tr/min |
| Courant nominal | 4,8 | A |
| Courant maximal | 14 | A |
| Taux de puissance (au couple nominal continu) | 44,5 | kW/s |
| Moment d'inertie (J) | 1,28 x 10⁻⁴ | kg·m² |
| Rapport d'inertie de charge recommandé | 15 fois ou moins | - |
| Type et résolution de l'encodeur | Incrémental, 17 bits (131 072 impulsions/tr) | - |
| Classe de protection | IP65 (partie traversante de l'arbre exclue) | - |
| Joint d'huile | Oui | - |
| Classe thermique | 130 (B) | - |
| Poids | Environ 3 | kg |
| Charge admissible sur l'axe Radiale Poussée | 392 147 | N N |
| Température ambiante Fonctionnement Stockage | 0 à +40 -15 à +70 | °C °C |
Spécifications
| Nom de la marque | Mitsubishi |
| Numéro de modèle | HG-KN73J-S100 |
| Puissance nominale (kW) | 0,75 |
| Couple nominal (N.m) | 2,4 |
| Couple maximal (N.m) | 7,2 |
| Vitesse nominale (tr/min) | 3000 |
| Vitesse maximale (tr/min) | 5000 |
| Courant nominal (A) | 4,8 |
| Courant maximal [A] | 14 |
| Détecteur de vitesse/position | Encodeur 17 bits commun à la position absolue/incrémentale |
| Masse (kg) | 4,0 |
