Module d'alimentation électrique redondant de modèle universel Mitsubishi

Module d'alimentation redondante universel Mitsubishi AJ65SBT-RPS

​AJ65SBT-RPSAperçu​​

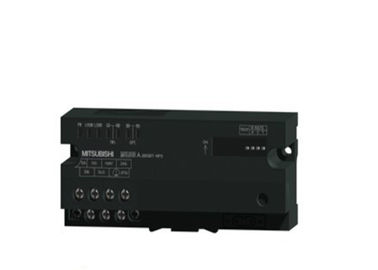

L'AJ65SBT-RPS est un ​module répéteur à fibre optique​​ conçu par Mitsubishi Electric pour les réseaux industriels CC-Link. Il étend la distance de communication entre les stations maîtres et les appareils distants en convertissant les signaux électriques en signaux optiques, permettant une transmission de données à haut débit et résistante au bruit dans des environnements difficiles. Ce module est généralement utilisé par paires ou en ensembles pour former des chemins de communication redondants, assurant la fiabilité dans la fabrication automatisée, le contrôle de processus et les systèmes distribués à grande échelle.

​​AJ65SBT-RPS Principales caractéristiques​​

1. 1.

   ​​Prise en charge de la communication longue distance​​

   • •

     Étend les segments de réseau CC-Link en utilisant des ​câbles à fibre optique SI/H-PCF/QSI​​, avec des distances maximales de ​500 m (câble SI)​​ ou ​1 000 m (câble H-PCF/Wide H-PCF/QSI)​​ entre les répéteurs

     .



   • •

     Prend en charge ​configurations à double boucle et redondantes​​ pour une fiabilité accrue du système

     .



2. 2.

   ​​Transmission de données à haut débit​​

   • •

     Compatible avec les vitesses de communication CC-Link allant de ​156 kbps à 10 Mbps​​ (configurable via les paramètres réseau)

     .



3. 3.

   ​​Isolation robuste et résistance au bruit​​

   • •

     Comprend une ​isolation par photocoupleur et transformateur​​ entre la communication, l'alimentation et les bornes externes, assurant la stabilité dans les environnements électriquement bruyants

     .



   • •

     Résiste à ​AC 500 V pendant 1 minute​​ (bornes externes à la masse) et présente une résistance d'isolement de ​10 MΩ ou plus​​ (à DC 500 V)

     .



4. 4.

   ​​Extension de réseau flexible​​

   • •

     Prend en charge ​jusqu'à 4 segments​​ lorsqu'il est combiné avec des modules AJ65SBT-RPT, permettant une architecture réseau évolutive

     .



   • •

     Occupe ​0 stations​​ sur le réseau CC-Link, préservant l'espace d'adressage pour les appareils fonctionnels

     .



5. 5.

   ​​Durabilité industrielle​​

   • •

     Conception compacte (50 × 118 × 40 mm, 0,2 kg) avec des ​bornes à vis M3,5​​ pour un câblage sûr

     .



   • •

     Fonctionne sur ​DC 20,4–26,4 V​​ avec une faible consommation d'énergie (60 mA typique à DC 24 V)

     .



​​AJ65SBT-RPS Matériaux et applications​​

• •

  ​​Matériau​​: Utilise des composants de qualité industrielle, notamment des ​connecteurs à fibre optique (2 conducteurs)​​ et un boîtier renforcé en métal pour le blindage EMI et la durabilité physique

  .



• •

  ​​Applications principales​​:

  • •

    ​​Automatisation d'usine​​: Étend la portée du réseau dans les chaînes de production automobile, électronique et d'emballage.

  • •

    ​​Surveillance des infrastructures​​: Connecte des capteurs distants dans les centrales énergétiques (par exemple, éoliennes, sous-stations).

  • •

    ​​Contrôle de processus​​: Assure une communication stable dans les industries chimiques ou pharmaceutiques avec de fortes interférences électromagnétiques.

​​AJ65SBT-RPS Paramètres techniques​​

Données provenant des spécifications de Mitsubishi Electric

​​.
