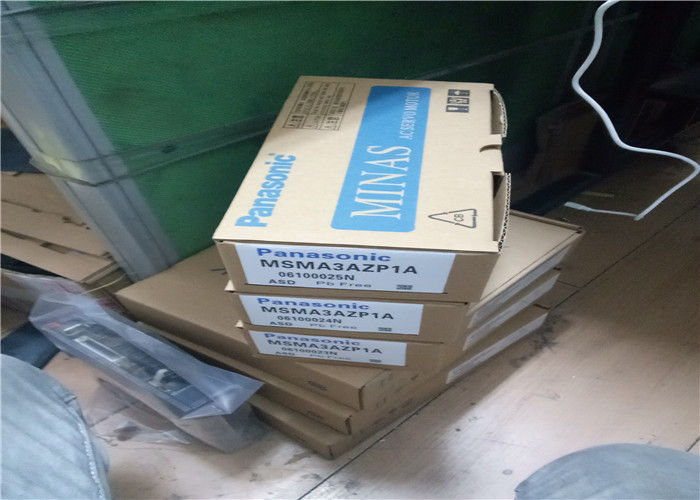

Servomoteur industriel Panasonic AC MSMA3AZP1A avec 1 an de garantie
MSMA3AZP1A Description
Le MSMA3AZP1A est un servomoteur triphasé AC compact et de haute précision à faible inertie de la série MINAS A3 (AIII) de Panasonic, conçu pour le positionnement et le contrôle de mouvement à haute vitesse et haute précision dans les systèmes d'automatisation industrielle à petite échelle. Avec une puissance nominale de 30W, il fonctionne sur une entrée 100/200VAC et intègre un encodeur rotatif incrémental haute résolution pour un retour d'information précis. Optimisé pour le couplage direct avec des vis à billes, des courroies et de petits actionneurs, ce moteur offre une accélération/décélération rapide, un temps de stabilisation minimal et un fonctionnement stable à faible vibration. Il est conçu pour être associé aux variateurs de servomoteurs de la série MINAS A3 de Panasonic (série MSDA), offrant une intégration plug-and-play transparente pour les machines compactes et les applications de mouvement de précision.
MSMA3AZP1A Caractéristiques principales
- Conception à faible inertie et haute vitesse: Inertie du rotor ultra-faible pour une accélération/décélération ultra-rapide et une réponse dynamique élevée, idéale pour les tâches de positionnement à cycle élevé.
- Puissance compacte de 30W: Petit facteur de forme avec une puissance nominale de 30W, parfait pour les panneaux de commande à espace restreint et les équipements de micro-automatisation.
- Encodeur de haute précision: Encodeur rotatif incrémental intégré de 2500 p/r, fournissant une résolution de 10 000 impulsions/tour (multiplication par 4) pour une précision de positionnement sub-micrométrique.
- Large compatibilité de tension: Prend en charge une double entrée de tension (100VAC / 200VAC), adaptable aux systèmes d'alimentation industriels mondiaux.
- Faibles vibrations et bruit: Filtre d'encoche adaptatif intégré et contrôle d'amortissement, supprimant la résonance mécanique pour un fonctionnement fluide et silencieux.
- Compatibilité de réglage automatique: Fonctionne avec les fonctions de réglage automatique des variateurs MINAS A3, simplifiant la configuration du gain et garantissant des performances stables sur diverses charges mécaniques.
- Protection avant IP65: Boîtier avant étanche à la poussière et à l'eau (IP65), adapté aux environnements industriels difficiles avec poussière, brouillard d'huile et humidité.
- Haute fiabilité: Construction de qualité industrielle avec des roulements longue durée, une faible génération de chaleur et un fonctionnement en continu.
- Installation facile: Montage à bride standard (cadre de 40 mm), conception légère et connecteurs d'alimentation/encodeur pré-câblés pour une installation rapide.
MSMA3AZP1A Matériaux et applications
Matériaux
- Boîtier et cadre: Alliage d'aluminium moulé sous pression avec revêtement électrostatique résistant à la corrosion, offrant une excellente dissipation thermique et une rigidité structurelle.
- Rotor et stator: Laminations en acier au silicium de haute qualité pour une faible perte de noyau ; bobinages en cuivre résistant aux hautes températures (isolation Classe F, 155°C) pour une stabilité thermique.
- Encodeur: Encodeur incrémental optique de haute précision avec échelle en verre, scellé pour résister à la poussière et aux vibrations.
- Roulements: Roulements à billes scellés de précision avec lubrification longue durée, supportant une rotation à haute vitesse et une capacité de charge radiale/axiale.
- Connecteurs: Connecteurs en plastique moulé de qualité industrielle avec contacts plaqués or, assurant une connexion électrique fiable pour les signaux d'alimentation et d'encodeur.
- Arbre: Arbre en acier de précision trempé avec finition rectifiée, compatible avec les accouplements et poulies standard.
Applications typiques
- Machines de micro-précision: Petites machines CNC, équipements de perçage/assemblage de PCB, manipulation de semi-conducteurs et robots de micro-assemblage.
- Fabrication électronique: Machines de pick-and-place SMT, testeurs de puces, soudeuses de fils et systèmes d'insertion de composants.
- Emballage et étiquetage: Machines d'étiquetage compactes, emballage sous blister, positionnement de petits convoyeurs et équipements de scellage de sachets.
- Automatisation médicale et de laboratoire: Pompes de précision, manipulation d'échantillons, équipements de diagnostic et systèmes de contrôle micro-fluidiques.
- Impression 3D et fabrication additive: Contrôle d'axe de haute précision pour imprimantes 3D de bureau et industrielles.
- Équipement optique et d'imagerie: Positionnement de caméra, balayage laser, platines de microscope et systèmes d'alignement optique.
- Outils d'automatisation compacts: Actionneurs de précision, contrôle de vanne, petits bras robotiques et positionnement de bancs d'essai.
MSMA3AZP1A Paramètres importants
| Paramètre |
Spécification |
| Numéro de pièce |
MSMA3AZP1A |
| Série de produits |
Série Panasonic MINAS A3 (AIII), servomoteur AC à faible inertie |
| Type de moteur |
Servomoteur AC synchrone à aimant permanent triphasé |
| Puissance de sortie nominale |
30 W |
| Tension nominale |
100 / 200 VAC (50/60 Hz) |
| Couple nominal |
0,095 N·m |
| Couple maximal |
0,286 N·m (3x couple nominal) |
| Vitesse nominale |
3000 tr/min |
| Vitesse maximale |
4500 tr/min |
| Inertie du rotor |
0,012 × 10⁻⁴ kg·m² |
| Type d'encodeur |
Encodeur optique incrémental |
| Résolution de l'encodeur |
2500 impulsions/tour (10 000 impulsions/tour avec multiplication par 4) |
| Taille du cadre |
40 mm (bride) |
| Diamètre de l'arbre |
8 mm |
| Classe de protection |
IP65 (avant), IP40 (arrière) |
| Classe d'isolation |
Classe F (155°C) |
| Température ambiante |
0°C à +40°C (en fonctionnement), -20°C à +65°C (stockage) |
| Humidité |
5–95% HR (sans condensation) |
| Résistance aux vibrations |
49 m/s² (5 G) |
| Résistance aux chocs |
98 m/s² (10 G) |
| Poids |
Environ 0,27 kg |
| Variateur compatible |
Série Panasonic MINAS A3 (série MSDA) |
| Méthode de refroidissement |
Refroidissement par air naturel |
| Montage |
Montage à bride (4 trous de vis M4) |
| Statut |
Arrêté (modèle hérité, remplacement disponible) |
