Module d'alimentation d'énergie superflu

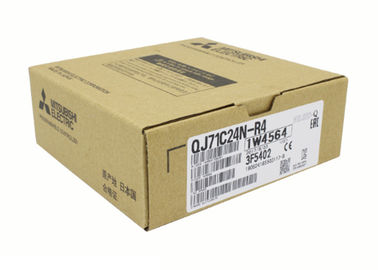

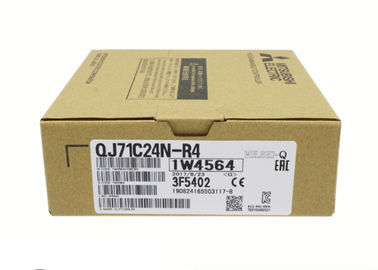

QJ71C24N-R4 Mitsubishi Module d'alimentation redondante universel Rouge

Name: QJ71C24N-R4 Mitsubishi Module d'alimentation redondante universel Rouge
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: QJ71C24N-R4
Price: 10000.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Japon
Nom de marque:	MITSUBISHI
Certification:	CE
Numéro de modèle:	QJ71C24N-R4

Les informations détaillées

Lieu d'origine:

Japon

Nom de marque:

MITSUBISHI

Certification:

Numéro de modèle:

QJ71C24N-R4

Marque:

Mitsubishi

Numéro de modenl:

QJ71C24N-R4

Pays d'origine:

Japon

Capacité du programme:

8 étapes de k

vitesse de traitement d'opération de base (instruction de LD):

0,12 μs

Saisir:

C.A. de 100 à 240 V

Sortir:

5 V DC/3 A

Taper:

Module d'alimentation d'énergie superflu

Mettre en évidence:

High Light

Mettre en évidence:

module d'alimentation d'énergie de PLC

module de redondance de diode

Informations commerciales

Quantité de commande min:

Prix:

Contact

Détails d'emballage:

nouveau et original

Délai de livraison:

5-7 jours

Conditions de paiement:

T/T, Western Union, Paypal

Capacité d'approvisionnement:

100

Description de produit

Module d'alimentation redondante universel Mitsubishi QJ71C24N-R4

QJ71C24N-R4 Description

Le Mitsubishi QJ71C24N-R4 est un module de communication série haute performance conçu pour le système PLC de la série MELSEC-Q. Il est doté de deux canaux (CH1 et CH2), tous deux prenant en charge les interfaces RS-422/485, et permet un échange de données fiable dans les environnements d'automatisation industrielle. Avec une vitesse de transmission maximale de 230 400 bps (sur CH1), il facilite une connectivité transparente avec des appareils tels que (les onduleurs), les capteurs et les contrôleurs externes utilisant des protocoles tels que Modbus. Le module est compact (98 × 27,4 × 90 mm) et s'intègre facilement dans les racks PLC de la série Q, ce qui le rend idéal pour les applications de contrôle et de surveillance en temps réel. .

QJ71C24N-R4 Principales caractéristiques

•
Flexibilité à deux canaux : Deux canaux RS-422/485 indépendants permettent une communication simultanée avec plusieurs appareils, prenant en charge les configurations réseau 1:1, 1:n et m:n .
•
Transmission de données à haut débit : Prend en charge des débits en bauds allant jusqu'à 230 400 bps (CH1) et 115 200 bps (CH2), assurant une gestion efficace de grands volumes de données en temps réel .
•
Compatibilité multi-protocoles : Fonctionne avec protocole MC, Modbus (via un protocole non séquentiel) et des protocoles bidirectionnels, permettant une intégration polyvalente avec les automates programmables, et les systèmes IHM .
•
Diagnostics avancés : Inclut des fonctions de contrôle des erreurs telles que la vérification de la parité et les codes de contrôle de somme, ainsi que la détection de coupure de fil pour un fonctionnement fiable dans les environnements industriels bruyants .
•
Configuration facile : Prend en charge une configuration transparente avec le logiciel GX Works2 ou GX Developer ; aucune configuration d'adresse IP n'est requise pour les connexions directes au processeur, ce qui simplifie le déploiement .
•
Isolation robuste : L'isolation électrique de canal à canal minimise les interférences, assurant l'intégrité du signal sur de longues distances (jusqu'à 1 200 mètres pour le RS-485) .

QJ71C24N-R4 Matériau et applications principales

•
Matériau : Le module est logé dans un câblage de qualité industrielle durable conçu pour résister aux conditions difficiles, y compris la résistance à la poussière, aux vibrations et aux interférences électromagnétiques. Il fonctionne de manière fiable dans une plage de température de 0 °C à 55 °C .
•
Applications principales :
- •
  Automatisation industrielle : Connecte les automates programmables (par exemple, la série Mitsubishi E700) pour le contrôle des moteurs, permettant des fonctions telles que le réglage de la vitesse et le contrôle de la direction .
- •
  Systèmes de surveillance des données : S'intègre aux capteurs et aux systèmes SCADA pour l'acquisition de données en temps réel dans des secteurs tels que la gestion de l'énergie et la fabrication .
- •
  Contrôle de processus : Facilite la communication entre les automates programmables et les appareils externes dans les systèmes chimiques, pharmaceutiques et CVC pour une surveillance précise des paramètres .

QJ71C24N-R4 Tableau des paramètres clés

Vous trouverez ci-dessous un résumé des spécifications techniques essentielles du QJ71C24N-R4 :

Paramètre	Spécification
Nombre de canaux	2 (CH1 et CH2)
Normes d'interface	RS-422/485 pour les deux canaux
Vitesse de transmission maximale	CH1 : 230 400 bps ; CH2 : 115 200 bps
Format de données	Bit de démarrage : 1 ; Bit de données : 7/8 ; Parité : Paire/Impaire/Aucune ; Bit d'arrêt : 1/2
Protocoles de communication	Protocole MC, Modbus (non séquentiel), Bidirectionnel
Alimentation	5 V CC, 0,39 A
Température de fonctionnement	0 °C à 55 °C
Dimensions (H × L × P)	98 mm × 27,4 mm × 90 mm
Poids	0,20 kg
Points d'E/S occupés	32 points (allocation de module intelligent)
Isolation	Isolation canal à canal
Distance maximale du câble	Jusqu'à 1 200 m (extension totale RS-485)

Interface	CH.1
	CH.2
Mode de communication	Ligne
	Communication du protocole MC
	Communication du protocole de communication
	Communication du protocole non séquentiel
	Communication du protocole bidirectionnel
Mode synchrone
Vitesse de transmission
Distance de transmission	RS-422/485
Format de données	Bit de démarrage
	Bit de données
	Bit de parité
	Bit d'arrêt
Cycle d'accès	Communication du protocole MC
	Communication du protocole de communication
	Communication du protocole non séquentiel
	Communication du protocole bidirectionnel
Détection d'erreur	Contrôle de parité
	Code de contrôle de somme
Contrôle de transmission	RS-422/485	Contrôle DTR/DSR
		Contrôle RS/CS
		Contrôle du signal CD (DCD)
		Contrôle DC1/DC3 (Xon/Xoff)
		Contrôle DC2/DC4
Configuration de la ligne de connexion (côté appareil partenaire : côté unité CPU)	RS-422/485
Configuration de la ligne de communication de données (côté appareil partenaire : côté unité CPU)	RS-422/485	Communication du protocole MC
		Communication du protocole de communication
		Communication du protocole non séquentiel
		Communication du protocole bidirectionnel
Nombre de points d'entrée/sortie occupés
Courant de consommation interne DC5V
Dimensions extérieures	Hauteur (H)
	Largeur (L)
	Profondeur (P)
Poids

Norme RS-422/485 (bornier à vis)

Communication duplex intégral/semi-duplex

Semi-duplex

Communication duplex intégral/semi-duplex

Mode synchrone pas à pas

50,300,600,1200,2400,4800,9600,14400,19200,28800,38400,57600,115200,230400bps
• 230400bps ne peut être utilisé que du côté CH1 (ne peut pas être utilisé du côté CH2)
• La vitesse de transmission totale des deux interfaces peut être utilisée dans les 230400bps
• Lors de l'utilisation de la fonction de surveillance des données d'émission/réception, la vitesse de transmission totale des deux interfaces peut être utilisée dans les 115200bps

1200 m maximum (distance totale d'extension)

7/8

1 (parité verticale)/aucun

1/2

Traitement de 1 demande lors du traitement END de l'unité CPU de l'automate programmable
* Le nombre de numérisations/numérisations de liaison à traiter dépend du contenu de la demande

Lors de l'émission et de la réception, lors de la demande d'exécution par une commande dédiée

L'émission est effectuée à chaque demande d'émission
La réception est toujours possible

Tous les protocoles sont pris en charge, et il y a un choix de pair/impair dans les paramètres

Pour le protocole MC/protocole bidirectionnel, sélectionnez dans les paramètres
Pour le protocole de communication, la présence ou l'absence de code de contrôle de somme est déterminée par le protocole sélectionné
Pour le protocole non séquentiel, sélectionnez dans le cadre d'enregistrement de l'utilisateur

Impossible

Possible

1:1,1:n,n:1,m:n (la somme de n, m+n est de 32 maximum)

1:1,1:n,m:n (la somme de n, m+n est de 32 maximum)

1:1,n:1 (n est de 32 maximum)

1:1,1:n,n:1 (n est de 32 maximum)

1:1

32 points (affectation d'E/S : intelligent 32 points)

0,39 A

98 mm

27,4 mm

90 mm

0,20 kg
