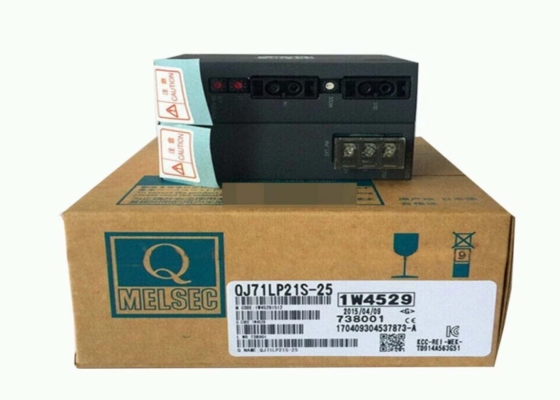

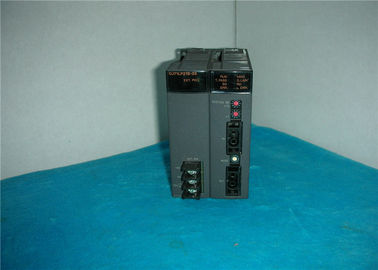

QJ71LP21S-25  Description​​

Le Mitsubishi QJ71LP21S-25 est un module réseau à fibre optique ​​SI/QSI​​ haute performance conçu pour les systèmes d'automates programmables (PLC) de la série Q de Mitsubishi. Il sert de ​​station maître distante​​ au sein des systèmes de réseau industriel MELSECNET/H et MELSECNET/10H, prenant en charge une communication de données fiable et à haut débit dans les applications d'automatisation industrielle à grande échelle. Ce module est conçu pour une topologie de réseau ​​à double anneau​​, améliorant la redondance et la fiabilité du système. Il dispose d'une ​​fonction d'alimentation externe​​, assurant un fonctionnement stable même dans des environnements exigeants. Il est capable de faciliter la communication entre les automates (réseau automate à automate) et de gérer les stations d'E/S distantes (réseau d'E/S distantes), ce qui le rend idéal pour les systèmes de contrôle distribués dans des industries telles que la fabrication, le contrôle des processus et l'énergie.

​​QJ71LP21S-25 Caractéristiques​​

• •

  ​​Communication à haut débit :​​ Prend en charge des débits de transmission de ​​25 Mbps​​ (10 Mbps en mode MELSECNET/H)

  .



• •

  ​​Topologie à double anneau :​​ Améliore la fiabilité et la redondance du réseau en fournissant un chemin de communication alternatif en cas de rupture de câble ou de défaillance d'une station

  .



• •

  ​​Grande capacité réseau :​​ Prend en charge jusqu'à ​​64 stations​​ dans un réseau automate à automate (1 station de contrôle, 63 stations normales) et jusqu'à ​​65 stations​​ dans un réseau d'E/S distantes (1 station maître distante, 64 stations d'E/S distantes)

  .



• •

  ​​Distance étendue :​​ Prend en charge une distance réseau totale allant jusqu'à ​​30 km​​, avec des distances maximales entre les stations variant de 200 mètres à 1 kilomètre selon le type de câble et la vitesse de transmission

  .



• •

  ​​Capacité de données élevée :​​ Offre des points réseau importants : LX/LY (8192 points), LB (16384 points) et LW (16384 points)

  .



• •

  ​​Alimentation externe :​​ Dispose d'une entrée d'alimentation externe (DC 20,4-31,2 V) pour une stabilité opérationnelle accrue

  .



• •

  ​​Protocole de communication robuste :​​ Utilise une méthode de communication par bus à jeton, une synchronisation de trame et un format de trame HDLC avec contrôle d'erreur CRC et nouvelle tentative de temporisation pour l'intégrité des données

  .



​​QJ71LP21S-25 Matériaux et applications principales​​

• •

  ​​Matériau :​​ Le module est construit avec des composants électroniques de qualité industrielle, comprenant généralement une carte de circuit imprimé (PCB) avec des circuits intégrés, des interfaces optiques et un boîtier en plastique ou en métal robuste. La composition matérielle spécifique est la propriété de Mitsubishi, mais est conçue pour la durabilité et un fonctionnement fiable dans les environnements industriels.

• •

  ​​Applications principales :​​ Il est largement utilisé dans les systèmes d'automatisation industrielle à grande échelle nécessitant une communication de données fiable et à haut débit, notamment :

  • •

    ​​Automatisation d'usine :​​ Connecter plusieurs automates, stations d'E/S distantes et stations de périphériques intelligents sur une grande surface de fabrication

    .



  • •

    ​​Contrôle des processus :​​ Surveillance et contrôle des processus distribués dans des industries comme la chimie, le pétrole et le gaz, et le traitement de l'eau

    .



  • •

    ​​Systèmes de distribution d'énergie :​​ Intégration des systèmes de contrôle et de surveillance dans les installations de production et de distribution d'énergie

    .



​​QJ71LP21S-25 Paramètres clés​​

Le tableau suivant résume les principales spécifications du module Mitsubishi QJ71LP21S-25.
