Détails sur le produit:
Conditions de paiement et expédition:
|
| Marque: | Mitsubishi | Numéro de modenl: | QJ71GP21-SX |
|---|---|---|---|
| Pays d'origine: | Japon | Capacité du programme: | 8 étapes de k |
| vitesse de traitement d'opération de base (instruction de LD): | 0,12 μs | Saisir: | C.A. de 100 à 240 V |
| Sortir: | 5 V DC/3 A | Taper: | Module d'alimentation d'énergie superflu |
| Mettre en évidence: | module d'interface analogique,module d'alimentation d'énergie de PLC |
||

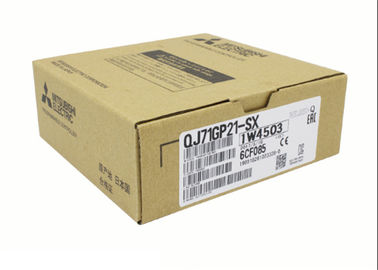

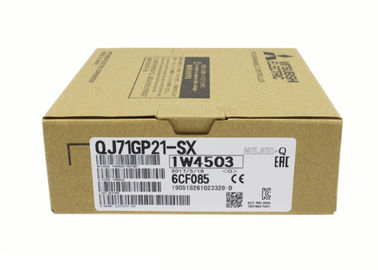

QJ71GP21-SX Mitsubishi Modèle universel Module d'alimentation électrique redondant
La Mitsubishi QJ71GP21-SX est une voiture de haute performance.Module de réseau de contrôle CC-Link IE Il permet au PLC de fonctionner soit comme unStation de contrôle.ou un Station normale.dans le réseau CC-Link IE,qui est un système de réseau industriel basé sur Ethernet en gigabit pour la communication de données à grande vitesse et de grande capacité dans des applications d'automatisation industrielle à grande échelle et exigeantesCe module facilite l'échange périodique de données à grande vitesse (transmission cyclique) et la transmission transitoire de grande capacité (communication de messages) entre différentes stations du réseau.Il est donc idéal pour la construction de bâtiments intégrés., des systèmes de contrôle distribués et synchronisés dans des environnements de fabrication avancés
Je suis désolée.Communication à grande vitesse:Prend en charge une vitesse de transmission gigabit de 1 Gbps., permettant un échange de données ultra-rapide et déterministe pour le contrôle en temps réel
.
Je suis désolée.Grande capacité de réseau: Prend en charge les connexions jusqu'à 120 stations.(1 station de contrôle, 119 stations normales) lorsque la station de contrôle utilise un QCPU de modèle universel, ou jusqu'à64 stations.(1 station de contrôle, 63 stations normales) avec d'autres modèles de QCP de haute performance
.
Je suis désolée.Traitement de données étendu: Prend en charge un grand nombre de points de liaison pour un partage efficace des données sur l'ensemble du réseau (détails fournis dans le tableau des paramètres)
.
Je suis désolée.Des fonctions RAS robustes:Fonctionnalités améliorées de fiabilité, de disponibilité et de service (RAS), y compris le diagnostic réseau via GX Developer, garantissant un fonctionnement de réseau stable et maintenu
.
Je suis désolée.Support au système redondant: Compatible avec les systèmes de processeurs duplex, permettant des demandes de commutation du système et le partage de données avec les stations normales, améliorant la redondance globale du système et la tolérance aux pannes
.
Je suis désolée.Connectivité par fibre optique:Utilise des câbles de fibre optique fiables (fibre multimode) avec des connecteurs LC, fournissant une immunité au bruit et permettant une communication longue distance
.
Je suis désolée.Matériau:Le module est construit avec des composants électroniques de qualité industrielle,d'une longueur maximale de 10 mm ou plus, mais n'excédant pas 10 mm,
.
Je suis désolée.Applications principales:Il est largement utilisé dans les industries nécessitant un contrôle rapide, précis et synchronisé sur plusieurs appareils, tels que:
Je suis désolée.Fabrication automobile:Pour la ligne de production synchronisée et le contrôle des cellules robotisées
.
Je suis désolée.Production électronique:Coordination des équipements d'assemblage et d'essai à grande vitesse
.
Je suis désolée.Automatisation des processus à grande échelle: Intégration de systèmes de contrôle distribués dans de grandes installations
.
Le tableau suivant résume les principales spécifications du module Mitsubishi QJ71GP21-SX.
|
Catégorie de paramètres |
Spécification |
Détails / Valeur |
|---|---|---|
| Je suis désolée.Numéro de modèle.Je suis désolée. | Le numéro de série de l'appareil doit être identifié. | |
| Je suis désolée.Type de module Je suis désolée. | Module de réseau de contrôle CC-Link IE (station de contrôle / station normale) | |
| Je suis désolée.Nombre de stations Je suis désolée. | Avec le QCPU de modèle universel | 120 stations (1 contrôle, 119 normale) |
| Avec d'autres modèles de QCPU hautes performances | 64 stations (1 contrôle, 63 normale) | |
| Je suis désolée.Vitesse de transmissionJe suis désolée. | 1 Gbps | |
| Je suis désolée.Points de liaison (par réseau) Je suis désolée. | LB (registre des liens) | 32, 768 points, 4 Ko |
| LW (lien mot) | 131,072 points, 256 Ko | |
| LX (entrée de liaison) | 8, 192 points, 1 Ko | |
| LY (sortie de liaison) | 8, 192 points, 1 Ko | |
| Je suis désolée.Points de liaison (par station) Je suis désolée. | LB | 16, 384 points, 2 Ko (Ext. Mode: 32 768 points, 4 Ko) |
| LW | 16, 384 points, 32 Ko (Ext. Mode: 131 072 points, 256 Ko) | |
| LX | 8, 192 points, 1 Ko | |
| LY | 8, 192 points, 1 Ko | |
| Je suis désolée.Capacité de transmission transitoire Je suis désolée. | 1920 octets | |
| Je suis désolée.Distance totale du réseau Je suis désolée. | 66, 000 m | |
| Je suis désolée.Distance maximale entre les stations Je suis désolée. | 550 m | |
| Je suis désolée.Le câble de connexionJe suis désolée. | Fibre optique (fibre multimode pour 1000BASE-SX) | |
| Je suis désolée.Type de connecteur Je suis désolée. | Deux connecteurs LC | |
| Je suis désolée.Nombre de réseaux Je suis désolée. | 239 | |
| Je suis désolée.Nombre de groupes Je suis désolée. | 32 | |
| Je suis désolée.Les points d'entrée/sortie occupés Je suis désolée. | 48 points (affectation I/O: Intelligent 32 points) | |
| Je suis désolée.Consommation de courant interne (5V CC) Je suis désolée. | 0.85 A | |
| Je suis désolée.Les dimensions (H × W × D)Je suis désolée. | Pour les pièces d'une taille inférieure à 10 mm | |
| Je suis désolée.Le poids.Je suis désolée. | 0.18 kg |
