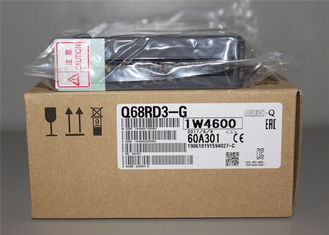

Q68RD3-G Module d'alimentation redondante universel Mitsubishi
Q68RD3-G Description
Le Mitsubishi Q68RD3-G est un module d'entrée RTD (détecteur de température à résistance) isolé à 8 canaux conçu pour le système PLC de la série MELSEC-Q. Il permet une mesure de température de haute précision et est compatible avec les capteurs RTD tels que Pt100, JPt100 et Ni100. Ce module est conçu pour les applications d'automatisation industrielle où une surveillance fiable de la température est essentielle, comme dans le contrôle de processus, les systèmes CVC et les équipements de fabrication. Il est doté d'une isolation canal à canal pour minimiser les interférences et prend en charge une conversion de données rapide et précise pour le contrôle en temps réel .
Q68RD3-G Principales caractéristiques
- •
Entrée multicanaux: Prend en charge 8 canaux d'entrée RTD indépendants, permettant une surveillance simultanée de la température à partir de plusieurs points .
- •
Haute compatibilité: Fonctionne avec des types de RTD largement utilisés, notamment Pt100, JPt100 et Ni100, couvrant une large plage de températures .
- •
Conception isolée: Chaque canal est isolé électriquement pour éviter la diaphonie et assurer l'intégrité du signal dans les environnements industriels bruyants .
- •
Haute résolution: Offre une mesure précise de la température avec une résolution de 0,1°C, idéale pour les applications nécessitant une grande précision .
- •
Capacités de diagnostic: Inclut la détection de rupture de fil pour chaque canal, facilitant le dépannage et la maintenance rapides .
- •
Vitesse de conversion rapide: Convertit les 8 canaux en 320 ms, adapté aux systèmes de contrôle en temps réel.
- •
Intégration facile: Conçu pour une installation transparente dans les racks PLC de la série MELSEC-Q, avec une configuration simple via les outils de programmation PLC
- •
Construction robuste: Logé dans un boîtier en alliage d'aluminium, offrant durabilité et protection contre les conditions difficiles .
Q68RD3-G Matériaux et applications
- •
Matériau: Le module est construit avec un boîtier en alliage d'aluminium, assurant une protection légère mais robuste contre la poussière, les vibrations et les interférences électromagnétiques couramment rencontrées dans les environnements industriels
- •
Applications principales:
- •
Contrôle des processus industriels: Surveillance de la température dans les industries chimiques, pharmaceutiques ou agroalimentaires.
- •
Systèmes CVC: Intégration dans l'automatisation des bâtiments pour la gestion de l'énergie et le contrôle climatique.
- •
Automatisation de la fabrication: Utilisé dans les machines et les lignes de production pour éviter la surchauffe et assurer la sécurité opérationnelle.
- •
Systèmes d'acquisition de données: Couplé à des SCADA ou des PLC pour l'enregistrement et l'analyse des tendances de température au fil du temps .
Q68RD3-G Tableau des paramètres clés
Vous trouverez ci-dessous les spécifications techniques essentielles du module Q68RD3-G :
|
|
|
|
|
|
|
Types de RTD pris en charge
|
|
|
|
Varie selon le capteur (par exemple, Pt100 : -200 °C à 850 °C)
|
|
|
|
|
Vitesse de conversion
|
320 ms (pour les 8 canaux)
|
|
|
|
|
|
|
|
|
40 broches (par exemple, A6CON4)
|
|
|
5 V CC (depuis l'unité de base du PLC)
|
|
Consommation électrique
|
|
|
Dimensions (H × L × P)
|
102 mm × 27,4 mm × 130 mm
|
|
|
|
|
Série de PLC compatible
|
|
Spécifications de performance
| Nombre de points d'entrée analogiques |
| Nombre de canaux |
| Sortie numérique |
Valeur de température mesurée |
| Valeur d'échelle |
| Détecteur de température à résistance applicable |
| Plage de température mesurée |
Pt100 |
| JPt100 |
| Ni100 |
| Courant de sortie de détection de température |
| Résolution |
| Précision |
| Précision de conversion |
Pt100 |
-200...850 ﾟC |
| -20...120 ﾟC |
| 0...200 ﾟC |
| JPt100 |
-180...600 ﾟC |
| -20...120 ﾟC |
| 0...200 ﾟC |
| Ni100 |
-60...180 ﾟC |
| Vitesse de conversion |
| Détection de déconnexion |
| Méthode d'isolation |
| Tension de tenue diélectrique |
| Résistance d'isolement |
| Interface externe |
|
| Connecteur applicable |
| Nombre de points d'E/S occupés |
| Consommation de courant interne (5 V CC) |
| Dimensions externes |
Hauteur |
| Largeur |
| Profondeur |
| Poids |
|
8 points (8 canaux)
|
|
8 canaux
|
|
Valeur binaire signée sur 16 bits (-2000...8500)
|
|
Valeur binaire signée sur 16 bits
|
|
Pt100, JPt100, Ni100
|
|
-200...850 ˚C
|
|
-180...600 ˚C
|
|
-60...180 ˚C
|
|
1,0 mA ou moins
|
|
0,1 ˚C
|
|
Précision (ﾟC) = (Précision de conversion) + (Différence admissible du détecteur de température à résistance utilisé)
|
|
±0,8 ˚C (température ambiante : 25±5 ﾟC),
±2,4 ˚C (température ambiante : 0...55 ﾟC)
|
|
±0,3 ˚C (température ambiante : 25±5 ﾟC),
±1,1 ˚C (température ambiante : 0...55 ﾟC)
|
|
±0,4 ˚C (température ambiante : 25±5 ﾟC),
±1,2 ˚C (température ambiante : 0...55 ﾟC)
|
|
±0,8 ˚C (température ambiante : 25±5 ﾟC),
±2,4 ˚C (température ambiante : 0...55 ﾟC)
|
|
±0,3 ˚C (température ambiante : 25±5 ﾟC),
±1,1 ˚C (température ambiante : 0...55 ﾟC)
|
|
±0,4 ˚C (température ambiante : 25±5 ﾟC),
±1,2 ˚C (température ambiante : 0...55 ﾟC)
|
|
±0,4 ˚C (Température ambiante : 25±5 ﾟC),
±1,2 ˚C (Température ambiante : 0...55 ﾟC)
|
|
320 ms/8 canaux
|
|
Disponible (chaque canal indépendant)
|
|
Entre l'entrée RTD et l'alimentation du contrôleur programmable, entre les canaux d'entrée RTD : isolation par transformateur
|
|
Entre l'entrée RTD et l'alimentation du contrôleur programmable : 500 V CA rms pendant 1 minute
Entre les canaux d'entrée RTD : 1 000 V CA rms pendant 1 minute
|
|
Entre l'entrée RTD et l'alimentation du contrôleur programmable, entre les canaux d'entrée RTD : 500 V CC, 10 MΩ ou plus
|
|
Connecteur à 40 broches
|
|
A6CON1, A6CON2, A6CON4 (vendus séparément)
|
|
16 points (affectation d'E/S : 16 points intelligents)
|
|
0,54 A
|
|
102 mm
|
|
27,4 mm
|
|
130 mm
|
|
0,20 kg
|
