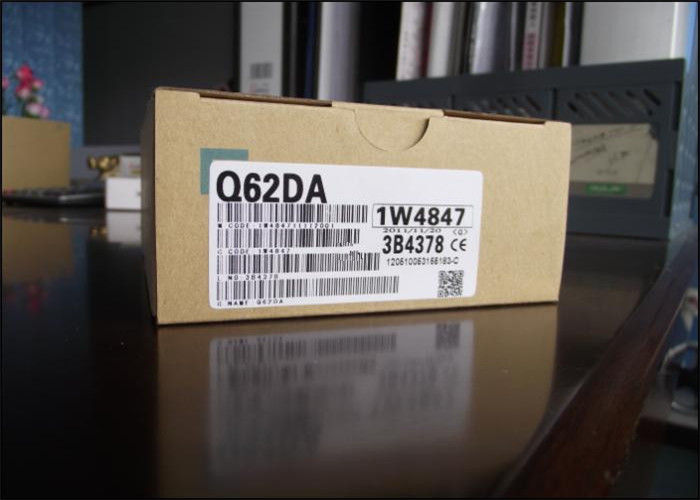

Q62DA Modèle universel Mitsubishi Module d'alimentation électrique redondant
Le numéro de téléphone: Définition
LeJe vous en prie!est un module de conversion numérique-analogique (D/A) à deux canaux de haute précision appartenant à la gamme PLC I/O de la série MELSEC-Q.Ce module convertit les signaux numériques de 16 bits du processeur PLC de la série Q en sorties analogiques précises de tension ou de courant, permettant un contrôle continu des dispositifs de champ analogiques tels que les entraînements à fréquence variable, les régulateurs de température, les vannes proportionnelles et les enregistreurs.Conçus pour les applications de contrôle de processus industriels et d'automatisation de précision, il offre une configuration de sortie flexible, une grande précision et une vitesse de conversion rapide.en le rendant hautement adaptable à diverses exigences de contrôleIl est monté directement sur le plan arrière de la série Q, s'intégrant parfaitement dans le système de contrôle distribué.
Le numéro de téléphone:Principales caractéristiques
- Deux canaux de sortie analogiques indépendants: Fournit 2 canaux isolés, chacun configurable pour une sortie de tension (-10V à +10V CC) ou de courant (0mA à 20mA DC)Je suis désolée..
- Mode de résolution multiple: Prend en charge la résolution numérique sélectionnable pour un contrôle précis:
- Résolution normale: -4096 à +4095 (16-bit standard)
- Haute résolution: -12288 à +12287 ou -16384 à +16383
- Conversion à grande vitesse: taux de mise à jour rapide de80 μs par canalpour la réactivité du contrôle en temps réel.
- Une grande précision: Excellente précision de conversion de± 0,1% de l'échelle complète(à une température de 25±5°C).
- Plateformes de sortie flexibles: paramètres de décalage et de gain définissables par l'utilisateur via un logiciel de programmation pour des plages personnalisées.
- Fonction de sortie synchrone: permet la mise à jour simultanée de tous les canaux pour une commande précise multi-axe ou multi-boucle.
- Un isolement solide: Isolement par photocouplage entre les bornes d'entrée/sortie et les circuits internes du PLC; isolement par transformateur entre les sorties d'alimentation externe et analogique.
- Protection intégrée: Caractéristiques de protection contre les courts-circuits de sortie pour protéger les appareils connectés.
- LED de diagnostic: indicateurs d'état pour les conditions de puissance, de sortie et d'erreur pour faciliter la surveillance du système.
- Une conception économe en espace: profil de module mince pour un montage à haute densité dans les racks de la série Q.
- Conformité globale: Conforme aux normes UL, cUL, CE et RoHS pour une application mondiale.
Le numéro de téléphone:Matériaux et applications
Matériaux
- Logement et enceinte: thermoplastique technique à haute résistance et ignifuge (UL94 V-0) garantissant durabilité et sécurité électrique.
- Plaque de circuit: PCB époxy de verre FR-4 de haute qualité avec conception multicouche pour l'intégrité du signal et la réduction du bruit.
- Les terminaux: bornes de vis en alliage de cuivre nickelé (M3) pour des connexions sûres et résistantes à la corrosion.
- Composants internes: Résistances de précision de qualité industrielle, condensateurs et opto-isolateurs pour des performances stables à long terme.
- Dissipation de la chaleur: Conception thermique efficace avec dissipateurs de chaleur internes pour un fonctionnement fiable à pleine charge.
Applications typiques
- Systèmes de contrôle des processus: Contrôle précis du débit, de la pression, de la température et du niveau dans les usines chimiques, de traitement de l'eau et de transformation des aliments.
- Machinerie industrielle: Contrôle des vannes hydrauliques/pneumatiques proportionnelles, des régulateurs de vitesse et des systèmes de tension dans les machines d'emballage et d'impression.
- Équipement d'essai et de mesure: Génération de signaux de contrôle précis pour les bancs d'essai automatisés et les systèmes d'étalonnage.
- Systèmes de climatisation: contrôle de modulation des amortisseurs, des vannes et des entraînements à vitesse variable dans l'automatisation des bâtiments.
- Fabrication de semi-conducteurs: fourniture de références analogiques haute résolution pour les équipements de positionnement et de traitement des plaquettes.
- Génération et distribution d'électricité: contrôle des régulateurs et signalisation analogique dans les systèmes de commande des turbines et des générateurs.
- Traitement des matériaux: Contrôle continu de la tension dans les lignes d'enroulement, de déroulement et de traitement des tissus.
Le numéro de téléphone:Paramètres importants
| Paramètre |
Spécification |
| Numéro de la partie |
Le numéro de téléphone: |
| Marque du produit |
Mitsubishi électrique |
| Série de produits |
Série MELSEC-Q |
| Type de produit |
Module de conversion numérique-analogique (D/A) |
| Nombre de canaux de sortie |
2 chaînes (indépendantes) |
| Entrée numérique |
Signature binaire à 16 bits |
| Modes de résolution |
Normalement: -4096 à +4095
Haute: -12288 ~ +12287 / -16384 ~ +16383 |
| Plage de sortie de tension |
-10V ~ +10V en courant continu |
| Voltage de sortie |
1kΩ ~ 1MΩ |
| Plage de sortie actuelle |
Pour les appareils à commande numérique: |
| Charge de sortie courante |
0Ω ~ 600Ω |
| Vitesse de conversion |
80 μs / canal |
| Précision globale |
± 0,1% de la S.F. (25 ± 5 °C)
± 0,3% de F.S. (0 à 55 °C) |
| Isolement |
I/O au PLC: Optocoupler
Énergie externe à sortie: transformateur |
| Protection contre le court-circuit |
Oui (intégré) |
| Énergie externe |
DC24V (± 10%) |
| Consommation d'énergie interne |
0.37A à DC5V (à partir du plan arrière) |
| Température de fonctionnement |
0°C à +55°C |
| Température de stockage |
-20°C à +75°C |
| Humidité de fonctionnement |
10% ~ 90% RH (non condensé) |
| Dimensions (W × H × D) |
27.4 mm × 98 mm × 112 mm |
| Le poids |
Environ 0,20 kg |
| Nombre de places occupées |
1 fente |
| Bloc du terminal |
Résistance à la compression |
| Certifications |
Le produit doit être soumis à un contrôle de conformité. |
| Statut du produit |
Arrêté (Remplacé par Q62DAN) |
