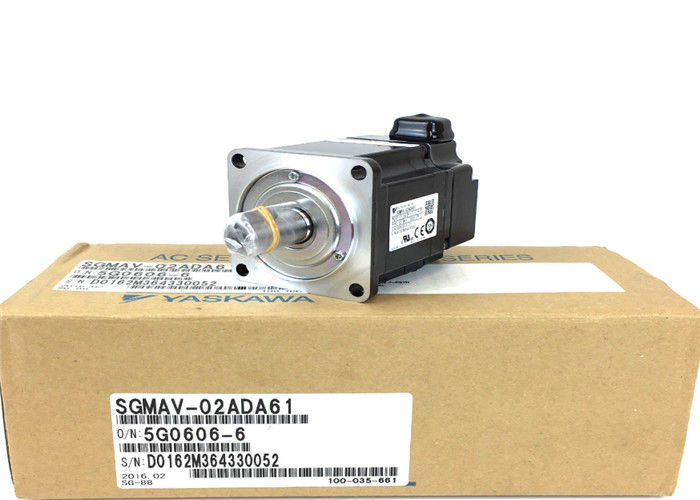

Nouveau servomoteur AC Yaskawa Electric SGMAV-02ADA61 200w SGMAV02ADA61 3000RPM
Détails rapides
Nom de marque: Julante
Numéro de modèle: YE2
Type: Servomoteur
Fréquence: 50/60Hz
Puissance de sortie: 200W
Fonction de protection: Totalement fermé
Phase: Triphasé
Certification: CCC, CE, ROHS, UL, VDE, Autres
Tension AC: 208-230 / 240 V
Lieu d'origine: Japon
Efficacité: IE 1
