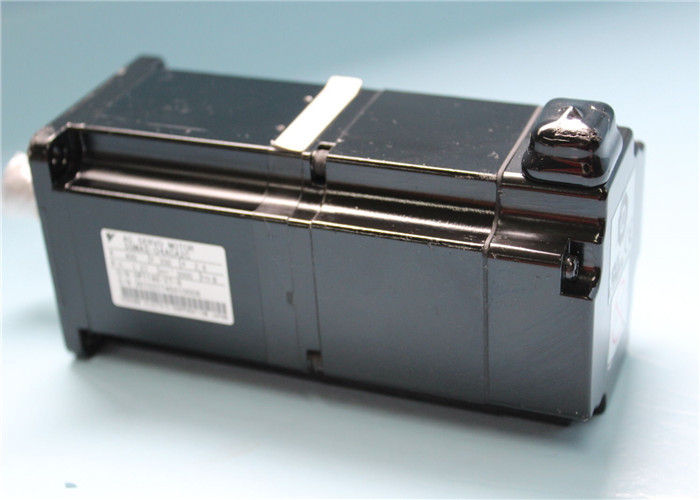

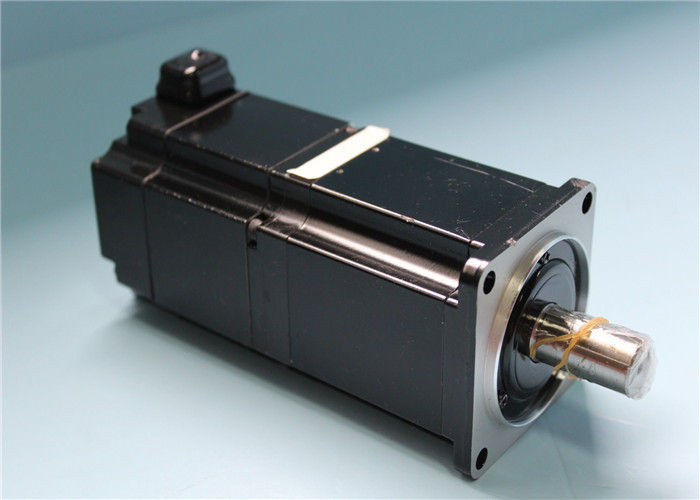

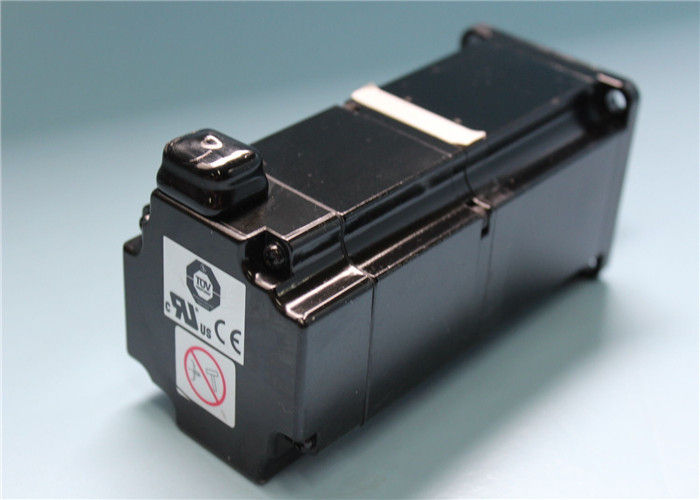

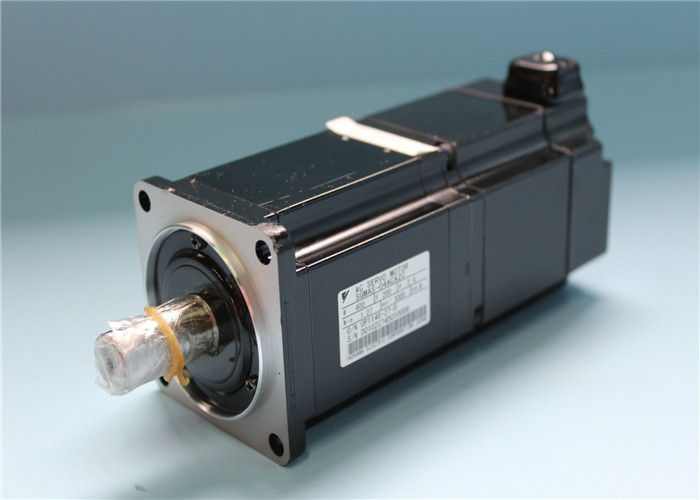

Moteur 400w InsA SGMAS-04ACA2C servo électrique industriel de Yaskawa fabriqué au Japon

Moteur servo industriel Yaskawa Electric 400w InsA SGMAS-04ACA2C Fabriqué au Japon



DÉTAILS RAPIDES

Numéro de modèle : SGMAS-04ACA2C
Type : Servomoteur
Fréquence : 50/60Hz
Puissance de sortie : 200W
Fonction de protection : Totalement fermé
Phase : Triphasé
Certification : CCC, CE, ROHS, UL, VDE, Autres
Tension CA : 208-230 / 240 V
Lieu d'origine : Japon
Efficacité : IE 1
