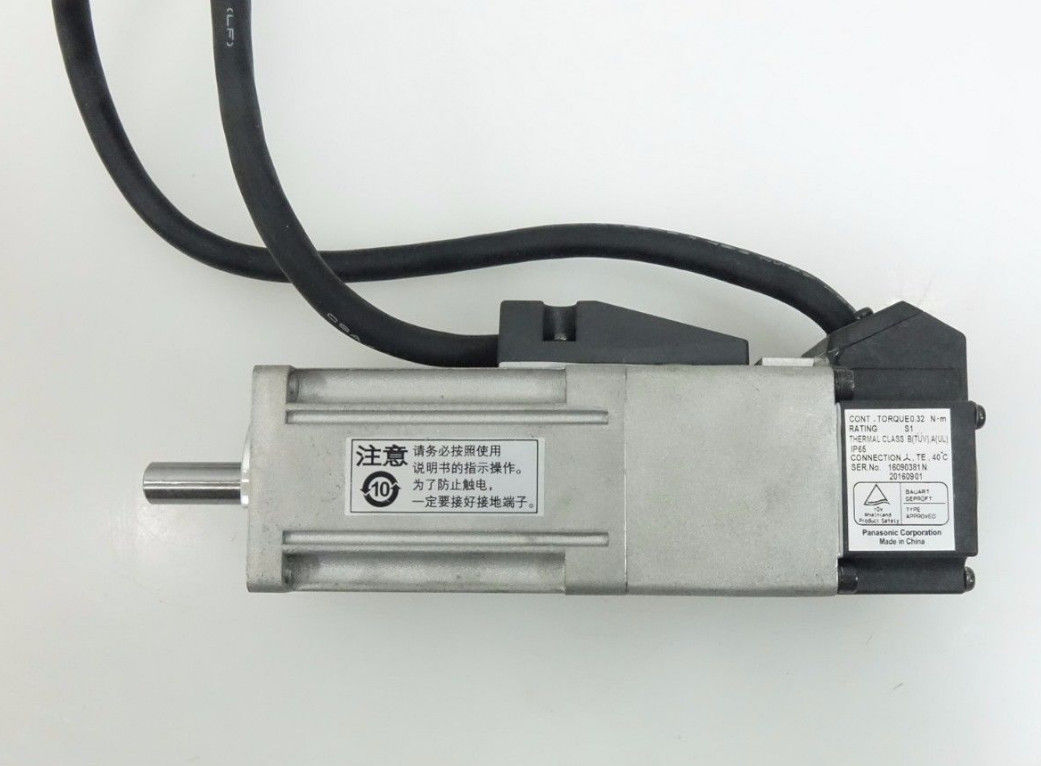

Numéro de pièce MUMA012P1T
Servo-moteur du produit
Nom du produit Servo-moteur MINAS série E
Caractéristiques Servo compact uniquement pour le contrôle de position.
Numéro de pièce MUMA012P1T
Type d'inertie ultra-faible
Réservoir IP65
À propos de l'enceinte, sauf la partie tournante de l'arbre de sortie et de l'extrémité du fil de conduction.
Conditions environnementales Pour plus de détails, veuillez consulter le manuel d'utilisation.
Spécifications de tension 200 V
Puissance nominale 100 W
Courant nominal (A (rms)) 1.0
Maintien du frein avec
Masse (kg) 070
Sceaux à huile sans
Port de la clé vers le centre.
Le couple nominal (N ⋅ m) est égal à 0.32
Max. momentané. couple de pointe (N ⋅ m) 0.95
Fréquence de freinage régénérateur (temps/minute) sans option :pas de limite
Avec option: Pas de limite
Option (résistance régénératrice externe) partie n°. Le numéro de série: DV0P2891
À propos de la fréquence de freinage régénératif Note) 1. La fréquence de freinage régénératif représente la fréquence d'arrêt du moteur par rapport à la vitesse nominale en décélération sans charge.
⋅ Si la charge est connectée, la fréquence sera définie comme 1/(m + 1 ), où m = (moment de charge d'inertie) / (moment de rotor d'inertie).
⋅ Lorsque le régime du moteur dépasse le régime nominal, la fréquence de freinage régénérateur est inversement proportionnelle au carré de (vitesse de marche / régime nominal).
⋅ La tension d'alimentation est AC115 V (à 100 V de la tension principale).La fréquence est inversement proportionnelle au carré de (tension d'alimentation de fonctionnement /115) par rapport à la valeur du tableau.
⋅ Lorsque la régénération est continue, par exemple lorsque la vitesse de marche change fréquemment ou que l'alimentation est verticale, consultez-nous ou un concessionnaire.
Si le couple effectif se situe dans le couple nominal, il n'y a pas de limite pour le freinage à régénération.
Vitesse de rotation nominale (r/min) 3000
Vélosité de rotation maximale nominale (r/min) 5000
Le moment d'inertie du rotor (x10-4 kg ⋅ m2) est de 0.036
Rapport entre le moment d'inertie recommandé de la charge et du rotor 30 fois ou moins
Sur le rapport recommandé entre le moment d'inertie de la charge et le rotor Note) 3. Consultez-nous ou un concessionnaire si le moment d'inertie de la charge dépasse la valeur spécifiée.
Le codeur rotatif: spécifications 2500 P/r
Le codeur rotatif: Résolution 10000
