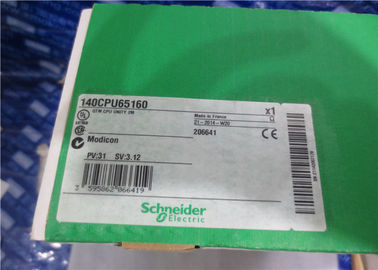

Processeur simple de la fente 80486 d'unité centrale de traitement de PLC de 140CPU65160C Modicon Quantum avec mathématique

Fabricant :

Modicon Quantum

Série :

Processeurs Quantum

Poids :

2 lb

Produit ou composant :

Processeur Unity

Fréquence d'horloge :

266 MHz

Nombre d'emplacements :

10

16

2

4

6

Nombre de racks :

2 - rack(s) local(aux)

Nombre de stations d'E/S distribuées :

63 station(s) - 1 rack(s) - 3 réseau(x) distribué(s)

Nombre de stations d'E/S distantes :

31 - 2 rack(s) distant(s)

Nombre d'E/S discrètes :

8000 entrées, 8000 sorties - distribuées - par réseau

31744 entrées, 31744 sorties - distantes

Illimité (26 emplacements max) - local

Nombre d'E/S analogiques :

Illimité (26 emplacements max) - local

500 entrées, 500 sorties - distribuées - par réseau

1984 entrées, 1984 sorties - distantes

E/S spécifiques à l'application :

Horodatage précis

Compteur

Entrées d'interruption à grande vitesse

Liaison série

Nombre de modules optionnels :

6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)

Nombre maximal de connexions :

Illimité (AS-Interface) - local

6 (Profibus DP) - local

6 (Modbus Plus) - local

6 (Ethernet TCP/IP) - local

4 (AS-Interface) - distant

2 (AS-Interface) - distribué

1 (USB)

1 (Modbus) - RS232/485 Modbus/ASCII

Type de connexion intégré :

1 Ethernet TCP/IP

1 Modbus

1 Modbus Plus

1 USB

Contrôles :

Contrôle de processus

Description de la mémoire :

Extensible 8 Mo - stockage de fichiers avec carte PCMCIA

Extensible 7168 Ko - programme avec carte PCMCIA

RAM interne 768 Ko

Fonction de commutateur :

Port mémoire du commutateur à clé activé/désactivé

Structure de l'application :

4 tâches auxiliaires

32 tâches d'interruption de temporisateur

128 tâches d'interruption

128 tâches d'interruption d'E/S

1 tâche rapide périodique

1 tâche maître cyclique/périodique

Temps d'exécution par instruction :

0,48...0,56 µs points flottants

0,0525...0,075 µs booléen

0,045...0,06 µs sur mot

0,045...0,06 µs sur l'arithmétique en virgule fixe

Temps d'exécution pour 1 Ko d'instruction :

9,91 65 % booléen et 35 % numérique

10,28 100 % booléen

Frais généraux du système :

1 ms - tâche maître

0,2 ms - tâche rapide

Exigence de courant du bus :

2160 mA

Signalisation locale :

1 LED rouge pour la collision Ethernet

1 LED verte pour l'activité Ethernet (COM)

Connexion électrique :

1 connecteur femelle, type de connecteur : SUB-D 9 pour la connexion au Modbus Plus

réseau

1 connecteur, type de connecteur : RJ45 pour la connexion du bus Modbus

1 connecteur, type de connecteur : RJ45 pour la connexion du réseau Ethernet

1 connecteur, type de connecteur : MT-RJ (fibre optique) pour l'interconnexion des automates principaux et

secondaires (architecture de secours à chaud
