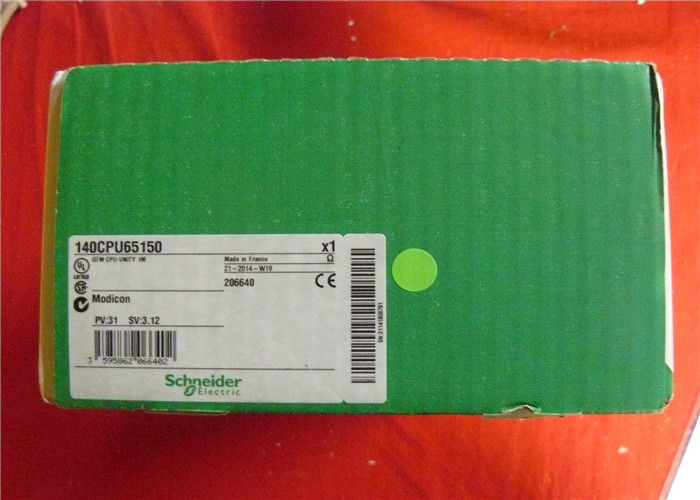

Processeur d'unité de PLC quantique de 140CPU65150 Modicon 166MHz 2M 768 7168Kb 1MB 1USB 1ETH

Nom du fabricant:

Le Modicon Quantum

Série:

Processeurs quantiques

Poids:

2 livres

Produit ou composant:

Processeur unitaire

Fréquence d'horloge:

166 MHz

Nombre de fentes:

10

16

2

4

6

Nombre de supports:

2 - les racks locaux

Nombre de stations d'E/S distribuées:

63 stations (s) - 1 rack (s) - 3 réseaux distribués (s)

Numéro de station d'E/S à distance:

31 - 2 étagères à distance

Numéro de sortie/entrée discrète:

8000 entrées, 8000 sorties - distribuées - par réseau

31744 entrées, 31744 sorties - à distance

Illimité (26 slots maximum) - local

Numéro d'entrée/sortie analogique:

Illimité (26 slots maximum) - local

500 entrées, 500 sorties - réparties - par réseau

Les entrées de 1984 et les sorties de 1984

I/S spécifique à l'application:

Marquage de l'heure précis

Compteur

Entrées d'interruption à grande vitesse

Lien en série

Nombre de modules facultatifs:

Le nombre de points d'accès est calculé en fonction de la fréquence d'accès.

Nombre maximal de connexions:

Illimité (interface AS) - local

6 (Profibus DP) - localement

6 (Modbus Plus) - locaux

6 (Ethernet TCP/IP) - au niveau local

4 (interface AS) - télécommande

2 (interface AS) - distribué

1 (USB)

1 (Modbus) - RS232/485 Modbus/ASCII, sous réserve de l'utilisation de l'un des modules suivants

Type de connexion intégrée:

1 Éthernet TCP/IP

1 Modbus

1 Modbus Plus

1 clé USB

Les contrôles:

Contrôle des processus

Description de la mémoire:

8 Mo de stockage de fichiers avec carte PCMCIA

Extensible 7168 kB - programme avec carte PCMCIA

La mémoire interne 768 kB

Fonction de commutateur:

Port de mémoire du commutateur clé allumé/éteint

Structure de l'application:

4 tâches auxiliaires

32 tâches d'interruption de la minuterie

128 tâches interrompues

128 tâches d'interruption d'E/S

1 tâche rapide périodique

1 tâche principale cyclique/périodique

Temps d'exécution par instruction:

0.48- Je ne sais pas.0.56 μs points flottants

0.0525- Je ne sais pas.00,075 μs Boole

0.045- Je ne sais pas.00,06 μs sur le mot

0.045- Je ne sais pas.00,06 μs en arithmétique à point fixe

Temps d'exécution de l'instruction 1K:

9.91 65 % booléenne et 35 % numérique

10.28 100 % Booléen

Frais généraux du système:

1 ms - tâche principale

0.2 ms - tâche rapide

Exigence de courant de bus:

2160 mA

Signalisation locale:

1 LED rouge pour les collisions Ethernet

1 LED vert pour l'activité Ethernet (COM)

Connexion électrique:

1 connecteur féminin, type de connecteur: SUB-D 9 pour connexion au Modbus Plus

réseau

1 connecteur, type de connecteur: RJ45 pour connecter le bus Modbus

1 connecteur, type de connecteur: RJ45 pour connecter un réseau Ethernet

1 connecteur, type de connecteur: MT-RJ (fibre optique) pour l'interconnexion des connecteurs primaires et secondaires

les PLC secondaires (architecture en veille à chaud)
