PRODUITS SIMILAIRES
Série SGMAH
SGMAH-A3B 0,03 KW - 0,286 Nm 3000 1/min 5000 1/min 0,00000166 kg.m²
SGMAH-A5B 0,05 KW - 0,477 Nm 3000 1/min 5000 1/min 0,0000022 kg.m²
SGMAH-01B 0,1 KW - 0,955 Nm 3000 1/min 5000 1/min 0,00000364 kg.m²
SGMAH-02B 0,2 KW - 1,91 Nm 3000 1/min 5000 1/min 0,0000106 kg.m²
SGMAH-A3A 0,03 KW - 0,286 Nm 3000 1/min 5000 1/min 0,00000166 kg.m²
SGMAH-A5A 0,05 KW - 0,477 Nm 3000 1/min 5000 1/min 0,0000022 kg.m²
SGMAH-01A 0,1 KW - 0,955 Nm 3000 1/min 5000 1/min 0,00000364 kg.m²
SGMAH-02A 0,2 KW - 1,91 Nm 3000 1/min 5000 1/min 0,0000106 kg.m²
SGMAH-04A 0,4 KW - 3,82 Nm 3000 1/min 5000 1/min 0,0000173 kg.m²
SGMAH-08A 0,75 KW - 7,16 Nm 3000 1/min 5000 1/min 0,0000672 kg.m²
SGMAH-01AAA61D
Moteurs servo > Servomoteur CA > Série SGM2 > Série SGMAH > SGMAH-01A
Sortie : 0,1 KW
Couple maximal : 0,955 Nm
Vitesse nominale : 3000 1/min
Vitesse maximale : 5000 1/min
Inertie du rotor : 0,00000364 kg.m²
Courant nominal : 0,91 A
SGMAH-08AAA41
Moteurs servo > Servomoteur CA > Série SGM2 > Série SGMAH > SGMAH-08A
Sortie : 0,75 KW Couple maximal : 7,16 Nm Vitesse nominale : 3000 1/min Vitesse maximale : 5000 1/min Inertie du rotor : 0,0000672 kg.m² Courant nominal : 4,4 A
SGMAH-01AAA61D
Moteurs servo > Servomoteur CA > Série SGM2 > Série SGMAH > SGMAH-01A
Sortie : 0,1 KW Couple maximal : 0,955 Nm Vitesse nominale : 3000 1/min Vitesse maximale : 5000 1/min Inertie du rotor : 0,00000364 kg.m² Courant nominal : 0,91 A
SGMAH-01AAA41
Moteurs servo > Servomoteur CA > Série SGM2 > Série SGMAH > SGMAH-01A
Sortie : 0,1 KW Couple maximal : 0,955 Nm Vitesse nominale : 3000 1/min Vitesse maximale : 5000 1/min Inertie du rotor : 0,00000364 kg.m² Courant nominal : 0,91 A
SGMAH-01AAA21
Moteurs servo > Servomoteur CA > Série SGM2 > Série SGMAH > SGMAH-01A
Sortie : 0,1 KW
Couple maximal : 0,955 Nm
Vitesse nominale : 3000 1/min
Vitesse maximale : 5000 1/min
Inertie du rotor : 0,00000364 kg.m²
Courant nominal : 0,91 A
SGMAH-02AAA21
Moteurs servo > Servomoteur CA > Série SGM2 > Série SGMAH > SGMAH-02A
Sortie : 0,2 KW
Couple maximal : 1,91 Nm
Vitesse nominale : 3000 1/min
Vitesse maximale : 5000 1/min
Inertie du rotor : 0,0000106 kg.m²
Courant nominal : 2,1 A
SGMAH-04AAA21
Moteurs servo > Servomoteur CA > Série SGM2 > Série SGMAH > SGMAH-04A
Sortie : 0,4 KW
Couple maximal : 3,82 Nm
Vitesse nominale : 3000 1/min
Vitesse maximale : 5000 1/min
Inertie du rotor : 0,0000173 kg.m²
Courant nominal : 2,8 A
3 000 RPM à 5 000 RPM (Vitesse maximale)

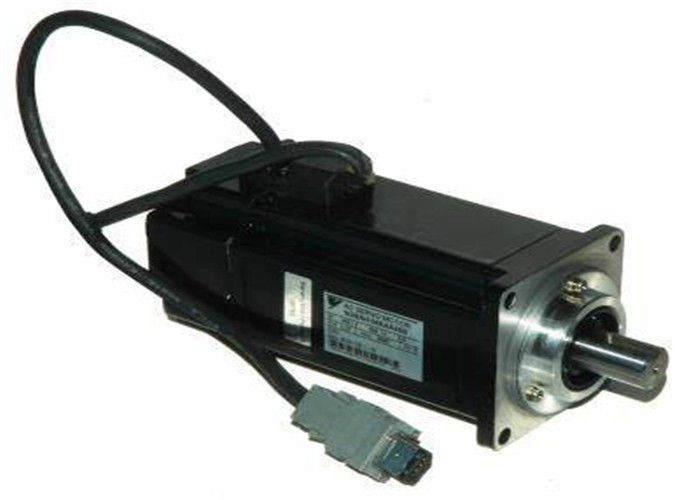

La série de servomoteurs SGMAH est un produit hérité et n'est plus commercialisée en Amérique. Elle avait une conception à faible inertie pour des accélérations extrêmement rapides et des temps de stabilisation courts. Il existait cinq tailles de châssis, dont les brides NEMA 23 et NEMA 34, offrant jusqu'à 1 010 oz-in de couple de pointe.
Classification de temps : Humidité ambiante continue : 20 à 80 % (sans condensation)
Isolation : Classe F Vitesse nominale : 1500 tr/min
Vibration : 15 mm ou moins Vitesse maximale : 0,45 à 7,5 kW : 3000 tr/min
11 et 15 kW : 2000 tr/min
Tension de tenue : 1500 VAC Excitation : Aimant permanent
Résistance d'isolement : 10 MW minimum à 500 VCC Méthode d'entraînement : Entraînement direct
Boîtier : Totalement fermé, auto-refroidi
IP67 (sauf pour l'ouverture de l'arbre) Montage : Monté sur bride
Température ambiante : 0 à 40 °C
