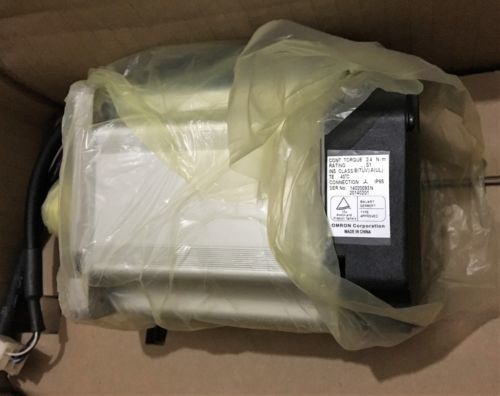

OMRON R88M-G10030L 20 MΩ mn à 500 volts continu entre les terminaux de puissance et le terminal de FG

OMRON R88M-G10030L 20 MΩ mn à 500 volts continu entre les terminaux de puissance et le terminal de FG

La commande servo fonctionne „

Zone d'exposition

2 un affichage à LED de segment du chiffre 7 montre le statut servo d'entraînement, des codes d'alarme, des paramètres, et toute autre information.

Goupilles analogues de contrôle de moniteur de „ (PS, IM, et G)

La vitesse réelle de vitesse de moteur, de commande, le couple, et le nombre d'impulsions accumulées peuvent être mesurés basé sur le niveau de tension analogue à l'aide d'un oscilloscope.

Placez le type de signal pour être sortie et le niveau de tension de sortie en plaçant le moniteur de vitesse (le PS)

Sélection (Pn007) et serrer à la clé dynamométrique la sélection de moniteur (IM) (Pn008).

Pour des détails, référez-vous aux paramètres d'utilisateur.

L'indicateur du statut LED du „ MECHATROLINK-II indique

le statut de communications du MECHATROLINK-II.

Pour des détails, référez-vous à l'indicateur du statut LED de MECHATROLINK-II

Commutateurs rotatifs de „

Ensembles l'adresse de noeud.

Pour des détails, référez-vous à l'affichage et aux arrangements servo d'entraînement

Les servomoteurs suivants à C.A. de G-séries d'OMNUC sont disponibles.

Πde servomoteurs du Π3,000-r/min

servomoteurs 3,000-r/min plats

Πde servomoteurs du Π2,000-r/min

servomoteurs 1,000-r/min

Il y a de diverses options disponibles sur les servomoteurs, tels que des modèles avec des freins, des décélérateurs, ou de différents types d'axe. Choisissez un servomoteur basé sur les conditions mécaniques de la charge du système et l'environnement d'installation.

*1. Ce sont les valeurs quand le servomoteur est combiné avec une commande servo à la température ambiante (20°C, 65%). Le couple momentané maximum indique la valeur standard.

*2. le Œ applicable d'inertie de charge le rapport fonctionnel d'inertie de charge (inertie de charge/inertie de rotor) dépend de la configuration mécanique et de sa rigidité. Pour une machine avec la rigidité élevée, l'opération est possible même avec l'inertie élevée de charge. Choisissez un moteur approprié et confirmez que l'opération est possible. Le Œ si le frein dynamique est activé fréquemment avec l'inertie élevée de charge, la résistance dynamique de frein peut brûler. Ne tournez pas à plusieurs reprises le servomoteur en marche et en arrêt tandis que le frein dynamique est permis.

*3. Les charges permises de radial et de poussée sont les valeurs déterminées pendant une durée de vie de 20 000 heures aux températures de fonctionnement normales. Les charges radiales permises sont appliquées suivant les indications du diagramme suivant.

*4. C'est éteint un frein. (Il est remis à zéro quand la tension d'excitation est appliquée).

*5. Le temps d'opération est la valeur (valeur de référence) mesurée avec un dispositif antiparasite de montée subite (CR50500 construit par Okaya Electric Industries Co., Ltd.).
