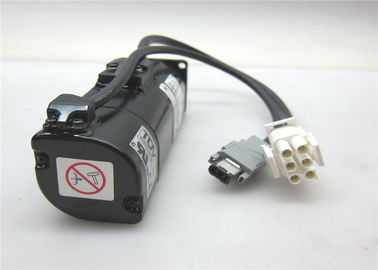

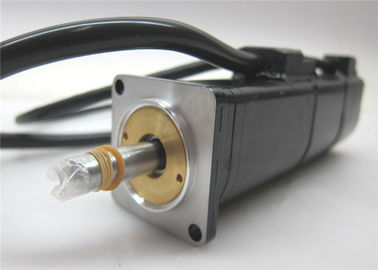

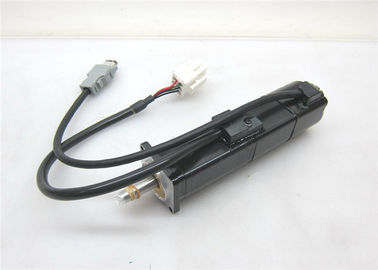

ENSEMBLE de MOTEUR SERVO ÉLECTRIQUE servo industriel à C.A. du moteur YASKAWA SGMAH-01AAA4C 0.91A
Détails d'article
· Number modèle : SGMAH-01AAA4C
· Alimentation d'énergie : C.A.
· Type de moteur : Ordinateur et accessoires industriels
· Statut de produits : Courant
· Installez le style : Périphérique prêt à brancher
· Fréquence : À haute fréquence
· Fonction : Triode de puissance
· Construction : Type de contact de point
· Structure : PNP
· Fonction spéciale : Diode commune de contact de point
· Utilisation : Diode électroluminescente
· Type : Ordinateur et accessoires industriels
Type de servomoteur : Sigma II de SGMAH
Sortie évaluée : 100W (0.13HP)
Alimentation d'énergie : 200V
Caractéristiques d'encodeur : bit 13 (2048 x 4) encodeur par accroissement ; Norme
Niveau de révision : Norme
Caractéristiques d'axe : Axe droit avec la rainure de clavette (non disponible avec niveau de révision N)
Accessoires : Norme avec le frein 24VDC
Option : Aucun
Type : aucun
Produits semblables
SGMAH-01AAAH12C |
SGMAH-01AAAH161 |
SGMAH-01AAAH161-E |
SGMAH-01ACA-SW11 |
SGMAH-01B1A2S |
SGMAH-01B1A41 |
SGMAH-01BAA21 |
SGMAH-01BAA41 |
SGMAH-01BBA21 |
SGMAH-01BBABC |
SGMAH-01BBA-TH12 |
SGMAH-02A1A21 |
SGMAH-02A1A61D-0Y |
SGMAH-02A1A6B |
SGMAH-02A1A6C |
SGMAH-02A1A-DH12 |
SGMAH-02A1A-DH21 |
SGMAH-02A1AG161 |
SGMAH-02A1A-SM11 |
SGMAH-02A1A-SM21 |
SGMAH-02A1A-YR21 |
SGMAH-02AAA21 |
SGMAH-02AAA21/SGMAH-02AAA41 |
SGMAH-02AAA21-Y1 |
SGMAH-02AAA2B |
SGMAH-02AAA2C |
SGMAH-02AAA2C-Y2 |
SGMAH-02AAA41 |
SGMAH-02AAA4C |
SGMAH-02AAA61D-OY |
SGMAH-02AAA61D-YO |
SGMAH-02AAA6C |
SGMAH-02AAA6CD-0Y |
SGMAH-02AAA6SD |
SGMAH-02AAAG761 |
SGMAH-02AAAGB61 |
SGMAH-02AAAH161 |
SGMAH-02AAAH76B |
SGMAH-02AAAHB61 |
SGMAH-02AAAJ32C |
SGMAH-02AAAJ361 |
La famille servo idéale pour le contrôle de mouvement.
Réponse, grande vitesse, et haut rapides
exactitude.
• 6 conceptions différentes fournissent l'une gamme complète
moteurs servo pour rencontrer la puissance, vitesse et
représentation requise par chaque application.
• Couple maximal 300% de nominal pendant 3 secondes
• Reconnaissance automatique de moteur par la commande servo
• IP67 et joint d'axe disponible
• Encodeurs de haute résolution
• Solution multitours absolue d'encodeur
• Design compact et construction robuste
Estimations
• 230 VCA de 30 W à 1.5k W
(couple évalué de 0,09 à 4,77 nanomètre)
• 400 VCA de 300 W à 55 kilowatts
(couple évalué de 0,95 nanomètres à 350 nanomètre)
Tension appliquée 230 V 400 V
Moteur servo SGMPH- modèle @ 01A@ 02A@ 04A@ 08A@ 15A@ 02D@ 04D@ 08D@ 15D@
Sortie évaluée W 100 200 400 750 1500 200 400 750 1500
Couple évalué N·m 0,318 0,637 1,27 2,39 4,77 0,637 1,27 2,39 4,77
Couple maximal instantané N·m 0,955 1,91 3,82 7,16 14,3 1,91 3,82 7,16 14,3
A actuel évalué (RMS) 0,89 2,0 2,6 4,1 7,5 1,4 1,4 2,6 4,5
Maximum instantané A actuel (RMS) 2,8 6,0 8,0 13,9 23,0 4,6 4,4 7,8 13,7
Vitesse nominale min-1 3000
Vitesse maximale min-1 5000
Couple N constant·m/A (RMS) 0,392 0,349 0,535 0,641 0,687 0,481 0,963 0,994 1,14
Moment de rotor de l'inertie (JM) kilogramme·m2x10-4 0,0491 0,193 0,331 2,10 4,02 0,193 0,331 2,10 4,02
Moment de charge permise de multiple de l'inertie (JL) (la JM) de 25 15 7 5 15 7 5
Taux kW/s 20,6 de puissance évaluée 21,0 49,0 27,1 56,7 21,0 49,0 27,1 56,7
Accélération angulaire évaluée rad/s2 64800 33000 38500 11400 11900 33000 38500 11400 11900
Encodeur par accroissement de norme applicable d'encodeur (13 bits)
Encodeur par accroissement/absolu d'option (16 bits)
Tenir le moment de frein de l'inertie J kilogramme·m2x10-4 0,029 0,109 0,875 0,109 0,875 caractéristiques de base
Estimation de temps continue
Classe B de classe d'isolation
Température ambiante 0 à °C +40
Humidité ambiante 20 à 80% (sans condensation)
Μm de la classe 15 de vibration ou ci-dessous
Clôture Total-incluse, auto-refroidi, IP55 (à l'exclusion de l'ouverture d'axe)
Accelerati de vibration de résistance de vibration
