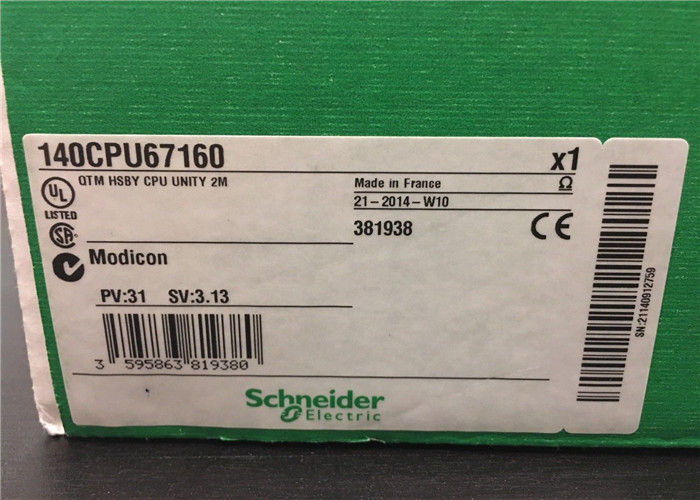

140CPU67160 Processeur Modicon Quantum PLC Unity Multi Mode Fréquence 266 MHz
140CPU67160 Détails rapides:
- SCHNEIDER ELECTRIC
- MODICON
- 140-CPU-671-60
- 140CPU67160
- MODULE CPU PROCESSEUR QUANTUM HSBY 2048/7168K
- DISPONIBLE
- Neuf avec un an de garantie et occasion avec six mois
Plus d'infos sur le 140CPU67160:
Processeur Unity Hot Standby avec Ethernet Multimode - 1024 Ko - 266 Mhz
Quantum | 140CPU67160 | Modicon | 140 CPU 671 60 | Processeur HSBY UNITY 2048/7168K
Les automates programmables Quantum ont été développés pour être conformes aux principales normes nationales et internationales relatives aux équipements électroniques utilisés dans l'automatisation des processus.
Spécifications:
| Fabricant: |
Modicon Quantum |
| Série: |
CPU Quantum |
| Poids: |
2 lb |
| Produit ou composant: |
Processeur Unity |
| Mode de transmission: |
Multimode |
| Fréquence d'horloge: |
266 MHz |
| Nombre de slots: |
10 |
|
16 |
|
2 |
|
4 |
|
6 |
| Nombre de racks: |
2 - rack(s) local(aux) |
| Nombre de stations E/S distribuées: |
63 station(s) - 1 rack(s) - 3 réseau(x) distribué(s) |
| Nombre de stations E/S distantes: |
31 - 2 rack(s) distant(s) |
| Nombre d'E/S discrètes: |
8000 entrées, 8000 sorties - distribuées - par réseau |
|
31744 entrées, 31744 sorties - distantes |
|
Illimité (26 slots max) - local - interdit en application Hot Standby |
| Nombre d'E/S analogiques: |
Illimité (26 slots max) - local - interdit en application Hot Standby |
|
500 entrées, 500 sorties - distribuées - par réseau |
|
1984 entrées, 1984 sorties - distantes |
| E/S spécifiques à l'application: |
Horodatage précis |
|
Compteur |
|
Entrées d'interruption haute vitesse |
|
Liaison série |
| Nombre de modules optionnels: |
6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max) |
| Nombre maximum de connexions: |
Illimité (AS-Interface) - local |
|
6 (Profibus DP) - local |
|
6 (Modbus Plus) - local |
|
6 (Ethernet TCP/IP) - local |
|
4 (AS-Interface) - distant |
|
2 (AS-Interface) - distribué |
|
1 (USB) |
|
1 (Modbus) - RS232/485 Modbus/ASCII |
| Type de connexion intégré: |
1 Ethernet TCP/IP |
|
1 Modbus |
|
1 Modbus Plus |
|
1 USB |
| Vérifications: |
Hot standby |
|
Contrôle de processus |
| Description de la mémoire: |
RAM interne 1024 Ko - 512 Ko pour les données |
|
Extensible 8 Mo - stockage de fichiers avec carte PCMCIA |
|
Extensible 7168 Ko - programme avec carte PCMCIA |
| Fonction de commutation: |
Port mémoire à clé marche/arrêt |
| Structure de l'application: |
4 tâches auxiliaires - interdites en application Hot Standby |
|
32 tâches d'interruption de temporisation - interdites en application Hot Standby |
|
128 tâches d'interruption - interdites en application Hot Standby |
|
128 tâches d'interruption E/S - interdites en application Hot Standby |
|
1 tâche rapide périodique - interdite en application Hot Standby |
|
1 tâche maître cyclique/périodique |
| Temps d'exécution par instruction: |
0.4...0.5 µs virgule flottante |
|
0.0525...0.075 µs booléen |
|
0.045...0.06 µs sur mot |
|
0.045...0.06 µs sur arithmétique à virgule fixe |
| Temps d'exécution pour 1 K instruction: |
10.28 100 % booléen |
|
10.07 65 % booléen et 35 % numérique |
| Surcharge système: |
1 ms - tâche maître |
|
0.2 ms - tâche rapide |
| Courant requis par le bus: |
2500 mA |
| Signalisation locale: |
1 LED rouge pour collision Ethernet |
|
1 LED verte pour activité Ethernet (COM) |
| Connexion électrique: |
1 connecteur, type de connecteur: MT-RJ (fibre optique multimode) pour l'interconnexion des automates primaires et secondaires jusqu'à 4 Km |
|
1 connecteur femelle, type de connecteur: SUB-D 9 pour la connexion au réseau Modbus Plus |
|
1 connecteur, type de connecteur: RJ45 pour la connexion au bus Modbus |
|
1 connecteur, type de connecteur: RJ45 pour la connexion au réseau Ethernet |
Commutateurs gérés ConneXium™ (suite) Fichiers de configuration prédéfinis (suite) Exemple de topologie avec fichiers de configuration prédéfinis C5, C1 et C3 (1) Une utilisation courante de cette préconfiguration est l'interface entre une liaison cuivre et une liaison fibre optique sur l'anneau primaire ou l'interface entre une liaison fibre optique et une liaison cuivre. Ce type d'architecture permet d'avoir des chutes Ethernet DIO ou Ethernet RIO à une certaine distance de l'automate. La préconfiguration du commutateur permet également de connecter des périphériques Ethernet RIO et/ou plusieurs nuages de périphériques Ethernet DIO à un anneau secondaire.
1 Anneau primaire, milieu cuivre/fibre optique
2 Anneau secondaire Ethernet DIO, milieu cuivre uniquement
3 Adaptateur tête Ethernet 140CRP31200 installé dans le rack Quantum™.
4 Commutateur ConneXium TCSESM083F23F1 avec fichier de configuration prédéfini C2 (2)
5 Commutateur ConneXium TCSESM063F2CU1/CS1 avec fichier de configuration prédéfini C6 (2)
6 Commutateur ConneXium TCSESM063F2CU1/CS1 avec fichier de configuration prédéfini C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Connexion au nuage de périphériques Ethernet DIO, milieu cuivre uniquement
9 Nuage de périphériques Ethernet DIO (3)
10 Module de communication Ethernet 140NOE771
11 Câble d'interconnexion Ethernet TCSECN3M3M1S4/1S4U (1 m)
