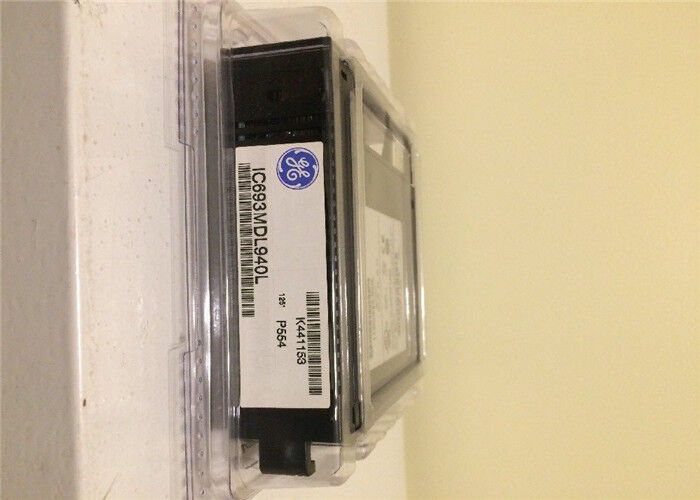

Module d'alimentation électrique redondant Module de sortie relais GE Fanuc IC693MDL940
Voltage nominal
24 volts CC, 120/240 volts AC (nominaux voir le tableau suivant pour les exceptions)
Voltage de fonctionnement
5 à 30 volts de courant continu
5 à 250 volts CA, 50/60 Hz
Produits par module16 (quatre groupes de quatre sorties chacun)
Isolement
1500 volts entre le côté du champ et le côté logique
500 volts entre les groupes
Charge maximale
2 ampères maximum pour le pilote par sortie
4 ampères maximum par commune
Charge minimale10 mA
Entraînement maximal5 ampères
Le temps de réponse15 ms maximum
Temps de réponse hors tension15 ms maximum
Int. Consommation électrique
7 mA (toutes les sorties allumées) du bus 5 volts sur le plan arrière
135 mA (toutes les sorties allumées) du relais 24V sur le plan arrière
Autres produits supérieurs
| Yasakawa Motor, le conducteur SG- |
Je suis un homme de confiance. |
| Les modules Westinghouse 1C, 5X, |
Emerson est en retard. |
| Honeywell TC, TK et TK. |
Modules génétiquement modifiés |
| Moteur de ventilation A0- |
Émetteur Yokogawa EJA- |
Personne de contact: Anna
Le courrier électronique: wisdomlongkeji@163.com
Téléphone: +0086-13534205279
Numéros de pièces et de révision Disponibles pour:
Le produit doit être présenté dans un emballage.
Les produits doivent être présentés dans les conditions suivantes:
Les produits doivent être présentés dans les conditions suivantes:
Le produit doit être présenté dans un emballage de qualité supérieure.
Les produits doivent être soumis à des contrôles de qualité.
Les produits de base doivent être présentés dans un emballage de qualité supérieure.
Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Le produit doit être présenté dans un emballage.
Le produit doit être présenté à l'essai.
Les produits doivent être soumis à des contrôles de qualité.
Les produits doivent être soumis à des contrôles de qualité.
Le produit doit être présenté dans un emballage de qualité supérieure.
Le produit doit être présenté dans un emballage de qualité supérieure.
Les produits doivent être présentés dans les conditions suivantes:
Le nombre de personnes concernées par le traitement doit être déterminé en tenant compte de l'expérience acquise.
Le produit doit être présenté dans un emballage de qualité supérieure.
Le produit doit être présenté dans un emballage de qualité supérieure.
Le produit doit être présenté dans un emballage en acier.
Les produits doivent être présentés dans les conditions suivantes:
Le produit doit être présenté dans un emballage de qualité supérieure.
Les produits doivent être présentés dans les conditions suivantes:
Les produits doivent être présentés dans les conditions suivantes:
Les données sont fournies par les autorités compétentes.
Le nombre de personnes concernées par les mesures de prévention
Les produits doivent être présentés dans les conditions suivantes:
Le produit doit être présent dans un emballage de qualité supérieure.
Les produits doivent être soumis à des contrôles de qualité.
La figure suivante fournit des informations de câblage pour connecter les dispositifs de charge fournis par l'utilisateur et la source d'alimentation au module de sortie de relais N.O. de 2 ampères.
La durée de vie du contact du relais, lors de la commutation des charges inductives, sera proche de la durée de vie du contact de la charge résistive si des circuits de suppression sont utilisés.Les figures suivantes sont des exemples de circuits de suppression typiques pour les charges CA et CC.. La diode 1A, 200V présentée dans le circuit de suppression de charge CC est une norme industrielle 1N4935.disponible chez la plupart des distributeurs d'électronique.
Le module de sortie de relais de 2 ampères pour le contrôleur logique programmable de la série 90-30
Il fournit 16 circuits relais normalement ouverts pour contrôler les charges de sortie fournies par l'utilisateur.
La capacité de commutation de chaque sortie est de 2 ampères.
Le relais est équipé d'un groupe de quatre points chacun.
les sorties peuvent contrôler une large gamme de dispositifs de charge fournis par l'utilisateur, tels que: démarreurs à moteur,
L'alimentation des circuits internes du relais est assurée par le courant continu de 24 volts
L'utilisateur doit fournir l'alimentation en courant alternatif ou en courant continu pour faire fonctionner les dispositifs de terrain.
Il n'y a pas de fusibles sur ce module.
Les indicateurs LED qui indiquent l'état ON/OFF de chaque point sont situés en haut de la
Les LED sont disposées en deux rangées horizontales avec huit LED vertes dans chaque rangée.
la ligne marquée A1 à 8 (points 1 à 8) et la ligne inférieure marquée B1 à 8 (points 9
Un inserteur passe entre la surface intérieure et extérieure de la porte à charnière.La surface vers l'intérieur du module (lorsque la porte à charnière est fermée) contient des informations sur le câblage du circuit,et les informations d'identification du circuit peuvent être enregistrées sur la surface extérieureLe bord extérieur gauche de l'insert est coloré en rouge pour indiquer un module haute tension. Ce module peut être installé dans n'importe quelle fente d'E/S d'une plaque de base à 5 ou 10 fentes dans un système PLC de la série 90-30.
