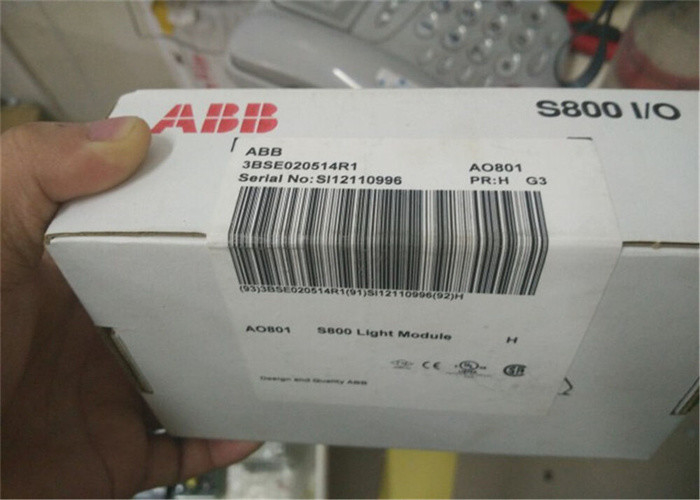

AO801 3BSE020514R1 ABB Module d'entrée et de sortie analogique 20mA 12 bits RLmax 850 Ohm

AO801 3BSE020514R1 Module d'entrée/sortie analogique ABB 20mA 12 bits RLmax 850 Ohm

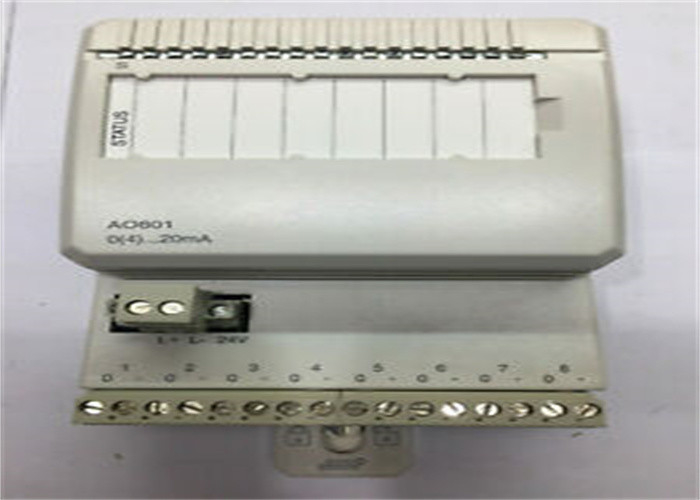

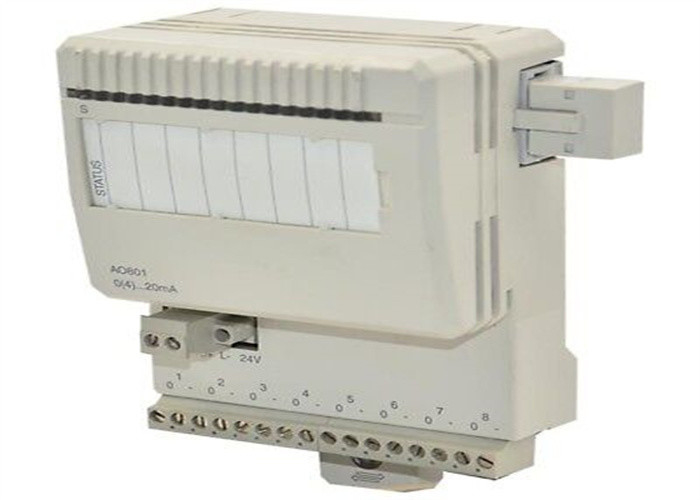

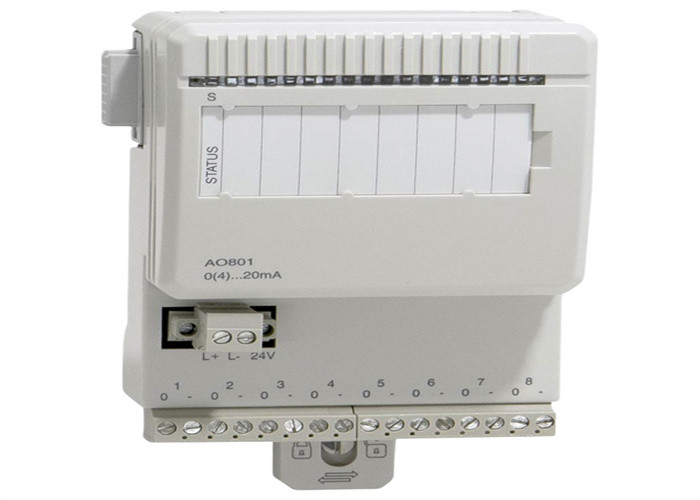

Le module de sortie analogique AO801 est équipé de 8 canaux de sortie analogique unipolaires. Il effectue une autodiagnostic cyclique. Lorsque l'alimentation interne est faible, le module entre dans l'état INIT (sans signal de sortie du module).

Caractéristiques et avantages :

• 8 canaux prenant en charge les sorties 0...20 mA et 4...20 mA
• OSP (Output State Protection) réinitialise les sorties à un état prédéfini lorsqu'une erreur est détectée
• La sortie analogique est protégée contre les courts-circuits vers ZP ou +24 V
• Les connexions de processus et d'alimentation se font via des connecteurs amovibles

Détails supplémentaires

• Description du catalogue : AO801 sortie analogique à 8 canaux
• Description du support : 0(4)...20mA, 12 bits, résistance de charge maximale 850 Ohms.
• Type de produit : Module E/S

Informations de commande

• Code SH : 853890 -- MACHINES ET MATÉRIEL ÉLECTRIQUES ET LEURS PIÈCES ; ENREGISTREURS ET REPRODUCTEURS DE SON, ENREGISTREURS ET REPRODUCTEURS D'IMAGES ET DE SON DE TÉLÉVISION, ET PIÈCES ET ACCESSOIRES DE CES ARTICLES ; Pièces appropriées pour être utilisées uniquement ou principalement avec les appareils des positions 8535, 8536 ou 8537 ; Autres
• Numéro de tarif douanier : 85389099

Dimensions

• Profondeur/longueur nette du produit : 58,5 mm
• Hauteur nette du produit : 102 mm
• Largeur nette du produit : 86,1 mm
• Poids net du produit : 0,24 kg

Spécifications techniques

• Type de canal : AO
• Nombre de canaux d'entrée : 0
• Nombre de canaux de sortie : 8

Informations environnementales

• Conformité RoHS : Conforme à la directive européenne 2011/65/UE
• Catégorie DEEE : 5. Petits équipements (aucune dimension externe ne dépasse 50 cm)
• Nombre de piles : 0

Série principale ABB

Système ABB DCS 800xA/S800

Système ABB DCS 800xA/S900

ABB Advant OCS/800XA

ABB H&B Freelance 2000

ABB BAILEY-INFI90/Bailey Net 90

Pièces de robot ABB DSQC

Cartes et cartes PLC ABB

Description

Traditionnellement, les installations de production maintenaient de nombreux sous-systèmes de contrôleurs ; chacun répondant aux besoins spécifiques de l'usine. Cependant, à mesure que les objectifs commerciaux ont changé, l'utilisation d'une plateforme de contrôleur évolutive possédant des capacités multifonctionnelles, une adaptabilité aux exigences changeantes, une ouverture et une disponibilité maximale est essentielle au succès. La famille de contrôleurs, d'interfaces de communication et de modules d'E/S du système 800xA répond aux exigences les plus difficiles dans tous ces domaines. Le contrôleur phare du contrôleur haute performance System 800xA, l'AC 800M, a la capacité d'intégrer divers réseaux, bus de terrain, protocoles série et E/S. Il assure l'exécution transparente de stratégies de contrôle avancées et de processus ainsi que des applications de sécurité, électriques, de contrôle qualité et de gestion de l'énergie. Le dernier contrôleur de la famille AC 800M est non seulement beaucoup plus rapide avec plus de mémoire que les modèles précédents, mais également plus facile à concevoir. Cela offre une valeur significative dans les grandes applications lorsqu'une approche centralisée est requise. Protocoles de communication complets Conçu dès le départ pour exploiter la puissance des bus de terrain standard de l'industrie et des protocoles de communication ouverts, l'architecture ouverte du système 800xA permet l'intégration facile d'une grande variété d'appareils et de systèmes. Ce portefeuille étendu de modules permet une intégration transparente des appareils de bus de terrain, des contrôleurs technologiques traditionnels d'ABB et de tiers, ainsi que des équipements électriques. Des solutions d'automatisation étendues telles que l'automatisation intégrée des processus et de l'énergie sont désormais facilement conçues et déployées et peuvent exploiter à la fois les applications et le matériel 800xA (module de communication CEI 61850).
