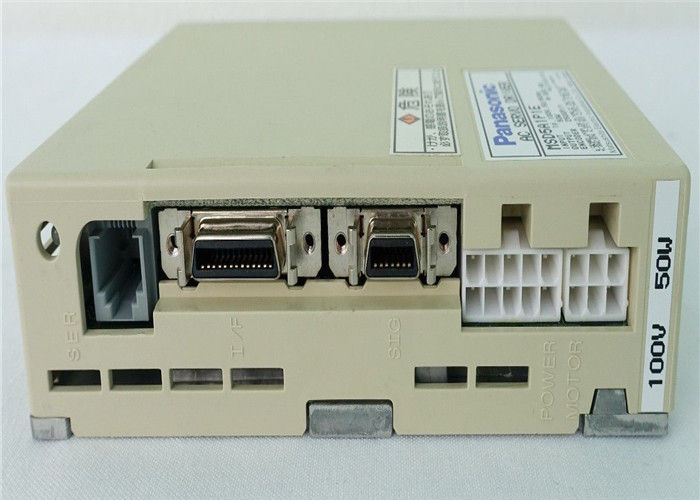

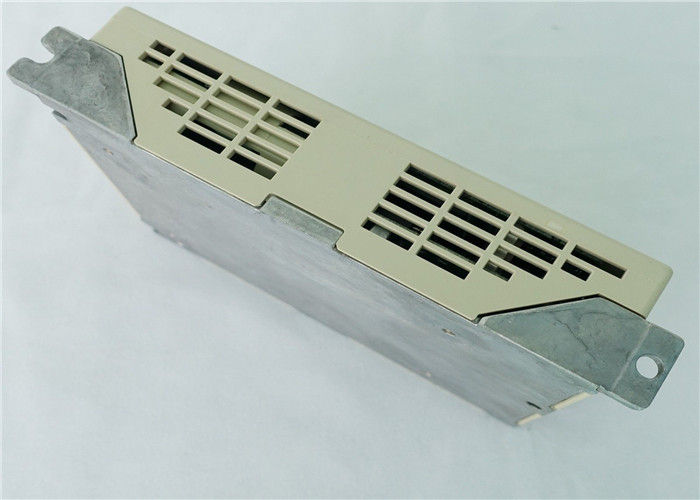

MSD5A1P1E 2500p/R 50/60Hz Servomoteurs industriels Panasonic 50W

Name: MSD5A1P1E 2500p/R 50/60Hz Servomoteurs industriels Panasonic 50W
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: MSD5A1P1E
Price: 10000 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Japon
Nom de marque:	Panasonic
Certification:	CE
Numéro de modèle:	MSD5A1P1E

Les informations détaillées

Lieu d'origine:

Japon

Nom de marque:

Panasonic

Certification:

Numéro de modèle:

MSD5A1P1E

Marque:

Panasonic

Numéro de modèle:

MSD5A1P1E

Pays d'origine:

JAPON

Taper:

Drives de servomotes industriels

Délai de livraison:

2-3 jours

encodeur:

2500p / r

Saisir:

50/60Hz

Sortie (w):

50W

Mettre en évidence:

High Light

Mettre en évidence:

Paquet servo à C.A.

Lecteur de Servo à C.A.

Informations commerciales

Quantité de commande min:

Prix:

Contact

Détails d'emballage:

nouveau et original

Délai de livraison:

3-5days

Conditions de paiement:

T/T, Unionm occidental, PAYPAL

Capacité d'approvisionnement:

1000

Description de produit

2500p/r 50/60Hz Servomoteurs industriels Panasonic MSD5A1P1E 50W

Description du MSD5A1P1E

Le Panasonic MSD5A1P1E est un servomoteur AC à faible inertie et très polyvalent de la série MINAS A6B, conçu pour les applications nécessitant une réponse ultra-rapide, un positionnement précis et un fonctionnement en douceur. Ce moteur est idéal pour les applications exigeant une accélération rapide, des cycles de démarrage/arrêt fréquents et un contrôle de haute précision. Il excelle dans les machines automatisées où les performances dynamiques sont essentielles, telles que les robots de prise et de placement, les systèmes de tri à grande vitesse et les équipements d'assemblage de précision. Le moteur présente une conception compacte et robuste, ce qui facilite son intégration dans les systèmes d'automatisation à contraintes d'espace.

Caractéristiques du MSD5A1P1E

Faible inertie, réponse élevée : Le rotor est optimisé pour une inertie minimale, permettant une accélération et une décélération extrêmement rapides, réduisant les temps de cycle et améliorant le débit global de la machine.
Encodeur haute résolution : Équipé d'un encodeur absolu multi-tours 24 bits, offrant une précision de positionnement exceptionnelle, éliminant le besoin de retour à l'origine après la mise sous tension et assurant un fonctionnement stable.
Suppression avancée des vibrations : Les algorithmes de contrôle d'amortissement intégrés minimisent la résonance mécanique et les vibrations, assurant un fonctionnement en douceur à toutes les vitesses et améliorant la stabilité du positionnement.
Conception compacte et légère : Conçu pour un rapport puissance/taille élevé, permettant une installation et une utilisation plus faciles dans les applications avec des contraintes spatiales importantes.
Capacité de surcharge élevée : Conçu pour gérer un couple instantané élevé, ce qui le rend fiable pour les applications avec des changements de charge fréquents et des demandes de puissance de pointe.
Construction étanche : Comporte un indice de protection IP65, ce qui le rend résistant à la poussière et aux jets d'eau, adapté à une utilisation dans des environnements industriels difficiles.

Matériau et application du MSD5A1P1E

Matériau : Le boîtier du moteur est construit en alliage d'aluminium de haute qualité, offrant un équilibre optimal entre résistance, légèreté et dissipation thermique. Les composants internes comprennent des aimants de terres rares à haute énergie, des roulements de précision et des matériaux d'isolation de classe F pour une durabilité thermique améliorée et une fiabilité à long terme.
Applications principales :
- Robots de prise et de placement et robots delta à grande vitesse
- Machines d'assemblage et d'insertion de composants électroniques
- Machines d'emballage et d'emballage à grande vitesse
- Équipement de découpe et de gravure au laser
- Automatisation médicale et de laboratoire de précision
- Systèmes de manipulation et d'inspection de plaquettes de semi-conducteurs

Paramètres clés du MSD5A1P1E

Paramètre	Spécification
Série de moteurs	Série MINAS A6B
Type de moteur	Servomoteur AC (faible inertie, aimant permanent)
Puissance nominale	50 W
Couple nominal	0,159 Nm
Couple maximal	0,477 Nm
Vitesse nominale	3000 tr/min
Vitesse maximale	6000 tr/min
Inertie du rotor	0,0067 x 10⁻⁴ kg⋅m²
Encodeur	Encodeur absolu 24 bits (multi-tours)
Type d'arbre	Arbre droit à clavette
Niveau de protection	IP65 (étanche à la poussière et aux jets d'eau)
Classe d'isolation	Classe F
Température ambiante	0°C à 40°C (fonctionnement)
Poids	Environ. 0,35 kg

Spécifications :

Article				Spécifications
Puissance d'entrée	100 V	Circuit principal		Monophasé 100 V ±10 % -15 % ~ 120 V ±10 % -15 % 50 Hz / 60 Hz
	100 V	Circuit de commande		Monophasé 100 V ±10 % -15 % ~ 120 V ±10 % -15 % 50 Hz / 60 Hz
	200 V	Circuit principal	Cadre A à Cadre D	Monophasé/triphasé 200 V ±10 % -15 % ~ 240 V ±10 % -15 % 50 Hz / 60 Hz
		Circuit principal	Cadre E, Cadre F	Monophasé/triphasé 200 V ±10 % -15 % ~ 240 V ±10 % -15 % 50 Hz / 60 Hz
		Commande circuit	Cadre A à Cadre D	Monophasé 200 V ±10 % -15 % ~ 240 V ±10 % -15 % 50 Hz / 60 Hz
		Commande circuit	Cadre E, Cadre F	Monophasé 200 V ±10 % -15 % ~ 240 V ±10 % -15 % 50 Hz / 60 Hz
Environnement		température		Température ambiante : 0 °C à 55 °C (sans gel) Température de stockage : –20 °C à 65 °C (Garantie de température maximale : 80 °C pendant 72 heures sans condensation^*1)
		humidité		Fonctionnement et stockage : 20 % à 85 % HR (sans condensation^*1)
		Altitude		Inférieure à 1000 m
		Vibration		5,88 m/s² ou moins, 10 Hz à 60 Hz
Méthode de contrôle				Commande sinusoïdale PWM IGBT
Retour d'encodeur				Encodeur absolu 23 bits (résolution 8388608), série 7 fils * Lors de l'utilisation du produit comme système incrémental (sans utiliser de données multi-tours), ne connectez pas de batterie pour l'encodeur absolu. Au lieu de cela, définissez le paramètre Pr0.15 sur [1] (par défaut).
Retour d'échelle externe				Entrée différentielle de phase A/B, signal d'initialisation. Fabricants prenant en charge l'échelle de communication série : Fagor Automation S.Coop., Magnescale Co., Ltd., Mitutoyo Corporation Nidec Sankyo Corporation, Renishaw plc
Connecteur d'E/S parallèle	Signal de commande		Entrée	10 entrées à usage général La fonction d'entrée à usage général est sélectionnée par les paramètres.
	Signal de commande		Sortie	6 sorties à usage général La fonction de sortie à usage général est sélectionnée par les paramètres.
	Signal analogique		Entrée	3 entrées (A/N 16 bits : 1 entrée, A/N 12 bits : 2 entrées)
	Signal analogique		Sortie	2 sorties (moniteur analogique : 2 sorties)
	Signal d'impulsion		Entrée	2 entrées (entrée photocoupleur, entrée récepteur de ligne) Les interfaces à collecteur ouvert et à pilote de ligne peuvent être connectées. L'interface de pilote de ligne à grande vitesse peut être connectée.
	Signal d'impulsion		Sortie	4 sorties (pilote de ligne : 3 sorties, collecteur ouvert : 1 sortie) Sortie de pilote de ligne pour les impulsions d'encodeur (signal A/B/Z) ou les impulsions de rétroaction externes (signal EXA/EXB/EXZ) sortie à collecteur ouvert également disponible pour le signal Z ou EXZ.
Communication fonction		USB		Interface USB pour se connecter à des ordinateurs pour le réglage des paramètres ou la surveillance de l'état.
		RS232		Communication 1:1
		RS485		Communication 1:n (max 31)
Fonction de sécurité				Un connecteur dédié est fourni pour la sécurité fonctionnelle.
Panneau avant				(1) 5 touches (2) LED (6 chiffres)
Régénération				Cadre A, cadre B : pas de résistance régénérative intégrée (résistance externe uniquement) Cadre C à cadre F : résistance régénérative intégrée (la résistance externe est également activée.)
Frein dynamique				Cadre A à cadre F : intégré
Mode de contrôle				La commutation entre les 7 modes suivants est activée, (1) Contrôle de position (2) Contrôle de vitesse (3) Contrôle de couple (4) Contrôle de position/vitesse (5) Contrôle de position/couple (6) Contrôle de vitesse/couple (7) Contrôle entièrement fermé

Article			Spécifications
Entrée de commande			(1) Entrée servo-ON (2) Entrée d'effacement d'alarme (3) Entrée de commutation de gain (4) Entrée d'inhibition de commande de direction positive (5) Entrée d'inhibition de commande de direction négative (6) Entrée d'alarme forcée (7) Entrée de commutation du rapport d'inertie
Sortie de commande			(1) Sortie d'alarme servo (2) Sortie prêt servo (3) Sortie de frein externe désactivée (4) Sortie à la vitesse (5) Sortie de limite de couple (6) Sortie de détection de vitesse nulle (7) Sortie d'avertissement (8) Sortie d'attribut d'effacement d'alarme (9) Sortie d'état servo activé
Contrôle de position	Entrée de commande		(1) Entrée d'effacement du compteur d'écart (2) Entrée d'inhibition d'impulsion de commande (3) Entrée de commutation de division/multiplication de commande (4) Entrée de commutation anti-vibration (5) Entrée de commutation de limite de couple (6) Entrée de commutation de mode de commande
	Sortie de commande		(1) Sortie en position (2) Sortie marche/arrêt de la commande de position
	Impulsion entrée	Fréquence d'impulsion de commande maximale	500 kpps (interface optocoupleur), 8 Mpps (lors de l'utilisation de l'entrée du récepteur de ligne multipliée par 4)
		Format du signal d'impulsion d'entrée	Entrée différentielle. Sélectionnable par paramètre. ([1]Impulsion positive/négative [2]Quadrature A/B [3]Impulsion/Direction)
		Engrenage électronique (Division/Multiplication de l'impulsion de commande)	Rapport d'échelle applicable : 1/1000 fois à 8000 fois Toute valeur de 1 à 2³⁰ peut être définie pour le numérateur (qui correspond à la résolution de l'encodeur) et le dénominateur (qui correspond à la résolution d'impulsion de commande par révolution du moteur), mais la combinaison doit être dans la plage indiquée ci-dessus.
		Filtre de lissage	Le filtre de retard primaire ou le filtre de type FIR est adaptable à l'entrée de commande
	Analogique entrée	Entrée de commande de limite de couple	Une limite de couple individuelle pour les directions positive et négative est activée.
	Analogique entrée	Entrée d'anticipation de couple	La tension analogique peut être utilisée comme entrée d'anticipation de couple.
	Contrôle à deux degrés de liberté		Disponible
	Contrôle anti-vibration		Disponible
	Fonction de suppression des variations de charge		Disponible
Contrôle de vitesse	Entrée de commande		(1) Entrée de sélection de vitesse de commande interne (2) Entrée de serrage de vitesse nulle (3) Entrée de signe de commande de vitesse (4) Entrée de commutation de mode de commande
	Sortie de commande		(1) Sortie de coïncidence de vitesse (2) Sortie marche/arrêt de la commande de vitesse
	Analogique entrée	Entrée de commande de vitesse	L'entrée de commande de vitesse avec tension analogique est possible. Le réglage de l'échelle et la polarité de la commande varient en fonction des paramètres. (6 V/vitesse de rotation nominale : par défaut)
		Entrée de commande de limite de couple	Une limite de couple individuelle pour les directions positive et négative est activée.
		Entrée d'anticipation de couple	La tension analogique peut être utilisée comme entrée d'anticipation de couple.
	Commande de vitesse interne		La commutation des 8 vitesses internes est activée par l'entrée de commande.
	Fonction de démarrage/arrêt progressif		La configuration individuelle de l'accélération et de la décélération est activée, avec 0 s à 10 s/1000 tr/min. L'accélération/décélération sigmoïde est également activée.
	Serrage de vitesse nulle		La commande de vitesse interne peut être bloquée à 0 avec l'entrée de serrage de vitesse nulle.
	Contrôle à deux degrés de liberté		Disponible
Contrôle de couple	Entrée de commande		Entrée de serrage de vitesse nulle, entrée de signe de commande de couple, entrée de commutation de mode de commande.
	Sortie de commande		(1) Sortie de coïncidence de vitesse (2) Sortie de limite de vitesse
	Analogique entrée	Entrée de commande de couple	L'entrée de commande de couple avec tension analogique est possible. Le réglage de l'échelle et la polarité de la commande varient en fonction des paramètres. (3 V/couple nominal par défaut)
	Fonction de limite de vitesse		La valeur limite de vitesse avec paramètre est activée.
Contrôle entièrement fermé	Entrée de commande		(1) Entrée d'effacement du compteur d'écart (2) Entrée d'inhibition d'impulsion de commande (3) Entrée de commutation de division/multiplication de commande (4) Entrée de commutation anti-vibration (5) Entrée de commutation de limite de couple
	Sortie de commande		(1) Sortie en position (2) Sortie marche/arrêt de la commande de position
	Impulsion entrée	Fréquence d'impulsion de commande maximale	500 kpps (interface optocoupleur), 8 Mpps (lors de l'utilisation de l'entrée du récepteur de ligne multipliée par 4)
		Format du signal d'impulsion d'entrée	Entrée différentielle. Sélectionnable par paramètre. ([1]Impulsion positive/négative [2]Quadrature A/B [3]Impulsion/Direction)
		Engrenage électronique (Division/Multiplication de l'impulsion de commande)	Rapport d'échelle applicable : 1/1000 fois à 8000 fois Toute valeur de 1 à 2³⁰ peut être définie pour le numérateur (qui correspond à la résolution de l'encodeur) et le dénominateur (qui correspond à la résolution d'impulsion de commande par révolution du moteur), mais la combinaison doit être dans la plage indiquée ci-dessus.
		Filtre de lissage	Le filtre de retard primaire ou le filtre de type FIR est adaptable à l'entrée de commande
	Analogique entrée	Entrée de commande de limite de couple	Une limite de couple individuelle pour les directions positive et négative est activée.
	Analogique entrée	Entrée d'anticipation de couple	La tension analogique peut être utilisée comme entrée d'anticipation de couple.
	Plage de réglage de l'échelle externe division/multiplication		1/40 fois à 1280 fois Bien que le rapport de l'impulsion d'encodeur (numérateur) et de l'impulsion d'échelle externe (dénominateur) puisse être défini arbitrairement dans la plage de 1 à 2²³ pour le numérateur et dans la plage de 1 à 2²³ pour le dénominateur, ce produit doit être utilisé dans la plage susmentionnée.
	Contrôle à deux degrés de liberté		Disponible
	Contrôle anti-vibration		Disponible
Commun	Réglage automatique		L'inertie de la charge est identifiée en temps réel par l'état de fonctionnement du moteur fonctionnant selon la commande donnée par le dispositif de commande et le logiciel de support de configuration « PANATERM ». Le gain est défini automatiquement en fonction du réglage de la rigidité.
	Division de l'impulsion de rétroaction de l'encodeur		La configuration de n'importe quelle valeur est activée (le nombre d'impulsions d'encodeur est le maximum).
	Fonction de protection	Erreur matérielle	Sur-tension, sous-tension, survitesse, surcharge, surchauffe, surintensité et erreur d'encodeur, etc.
	Fonction de protection	Erreur logicielle	Écart de position excessif, erreur de division d'impulsion de commande, erreur EEPROM, etc.
	Retour de données d'alarme		Le traçage des données d'alarme est disponible
