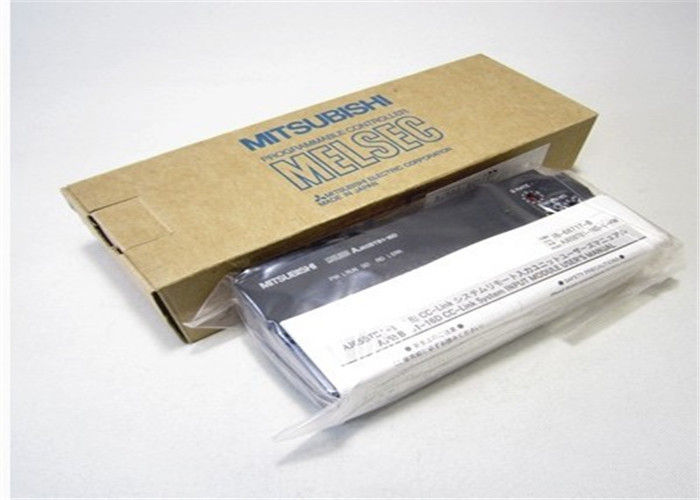

AJ65BTB1-16DT Mitsubishi Modèle universel de module d'alimentation électrique redondant 24VDC

Les données de l'échantillon doivent être présentées à l'autorité compétente. Définition

Les données de l'échantillon doivent être présentées à l'autorité compétente.Principales caractéristiques

• Configuration mixte d'E/S: entrées numériques communes positives 8×DC24V + sorties de transistors de type puits 8×DC24V (16 points d'E/S au total)
• Bloc terminal à vis: bornes à vis M3 sécurisées pour le câblage stable (0,5×1,5 mm2 de câble), adaptées au câblage de terrain industriel
• Isolement de l'optocoupleur: Isolement photoélectrique complet entre les circuits d'entrée/sortie/internes, forte résistance aux interférences
• Réaction rapide: réponse d'entrée ≤ 10 ms; réponse de sortie ≤ 1,5 ms, assurant un contrôle en temps réel
• Capacité de charge élevée: 0,5 A par point de sortie, 2,4 A par borne commune, fiable pour les petits actionneurs
• Courant à faible fuite: ≤ 0,1 mA fuite à l'état OFF, empêchant un dysfonctionnement
• Conception du terminal partagé: Le bloc de terminaux en deux pièces permet le remplacement du module sans re-câblage
• Large plage de tension: Entrée/sortie: DC19.2 ∙ 28.8V; Puissance du module: DC20.4 ∙ 26.4V
• DIN rail et montage à vis: Installation flexible (monture directe sur rail DIN ou panneau)
• Certifications mondiales: UL, cUL, CE (EMC/RoHS), conforme à la réglementation KC
• Compact et léger: Profil mince pour une disposition de l'armoire à économie d'espace

Les données de l'échantillon doivent être présentées à l'autorité compétente.Matériaux et applications

Matériaux

• Logements: plastique technique ignifuge (UL94 V-0), résistant aux chocs et à la chaleur
• Les terminaux: bornes de vis en cuivre nickelées, résistantes à la corrosion et à faible résistance au contact
• PCB à l'intérieur: Plaque époxy de verre FR-4 à haute température avec composants industriels
• Isolement: Optocoupleurs de haute performance pour l'isolation du signal et de la puissance
• Parties intérieures: Condensateurs électrolytiques stables, résistances et circuits intégrés de conduite pour environnements difficiles

Applications typiques

• Automatisation des usines: Connecte les capteurs (interrupteurs de proximité/photoélectriques/limite) et les actionneurs (solénoïdes/rélais/petites vannes)
• Réseaux CC-Link: E/S distribué pour les chaînes de montage, les machines d'emballage, la manutention des matériaux
• Machines à outils: contrôle d'entrée/sortie pour machines CNC, presses, postes de travail automatisés
• Systèmes de transport: Détection de position et commande du convoyeur
• Emballage et imprimerie: Sensor d'entrée et commande de l'actionneur pour équipement d'étiquetage/de remplissage
• Aliments et boissons: Automatisation hygiénique avec surveillance distribuée des entrées/sorties
• Traitement des matériaux: AS/RS, automatisation des entrepôts, contrôle des petits équipements
• Généraux industriels: Interfaces d'entrée/sortie pour les équipements automobiles, textiles et semi-conducteurs

Les données de l'échantillon doivent être présentées à l'autorité compétente.Paramètres importants
