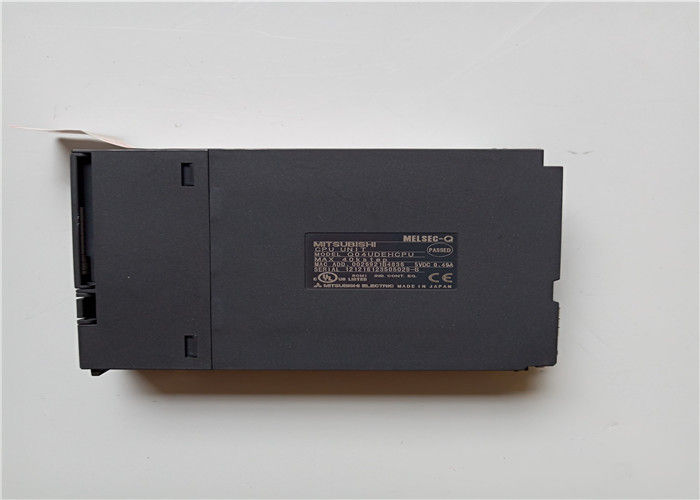

Module d'alimentation redondante Mitsubishi Q04UDEHCPU 8192 points 40 k pas
Q04UDEHCPU Description
Le Q04UDEHCPU est un module CPU universel haute performance intégré Ethernet de la série MELSEC-Q de Mitsubishi Electric, conçu pour les systèmes de contrôle d'automatisation industrielle de milieu de gamme. Il offre un traitement de séquence ultra-rapide (9,5 ns par instruction LD de base), prend en charge jusqu'à 4096 points d'E/S et 8192 points de périphérique, avec une capacité de mémoire de programme de 40K pas (160 Ko). Les interfaces Ethernet 10/100 Mbps, USB et carte mémoire intégrées permettent une programmation, une surveillance, une journalisation des données et une communication multi-CPU à haute vitesse sans interruption. Optimisé pour le montage sur fond de panier modulaire de la série Q, il prend en charge le contrôle parallèle multi-CPU, la synchronisation de mouvement de haute précision et la connectivité réseau industrielle (Ethernet/IP, protocole MC, FTP), ce qui le rend idéal pour le contrôle distribué, l'automatisation d'usine et les applications de contrôle de machines à haute vitesse.
Q04UDEHCPU Caractéristiques principales
- Vitesse de traitement ultra-élevée: Exécution de l'instruction de séquence de base (LD X0) à 9,5 ns, offrant une réponse exceptionnelle pour un contrôle à haute vitesse et de haute précision.
- Grande capacité d'E/S et de mémoire: Prend en charge un maximum de 4096 points d'E/S, 8192 points de périphérique, 40K pas de mémoire de programme (160 Ko), et extensible via des cartes mémoire (RAM/ROM/Flash).
- Ethernet et USB intégrés: Port Ethernet 10/100BASE-T intégré pour la programmation réseau, le protocole MC, Ethernet/IP, FTP et la surveillance à distance ; port USB pour une connexion PC directe et un transfert de programme rapide.
- Communication multi-CPU à haute vitesse: Prend en charge jusqu'à 4 CPU sur le fond de panier de la série Q avec un transfert de données à haute vitesse de cycle de 0,88 ms, permettant un contrôle parallèle de mouvement/séquence et une évolutivité du système.
- Contrôle d'interruption de haute précision: Interruption à cycle fixe jusqu'à 100 µs, prenant en charge la capture d'impulsions à haute vitesse, le positionnement et le contrôle de processus en temps réel.
- Connectivité industrielle robuste: Compatible avec CC-Link, CC-Link IE, Modbus TCP et d'autres bus de terrain ; prend en charge les modules de fonction intelligents (positionnement, compteur, E/S analogiques).
- Horloge temps réel (RTC) intégrée: Alimentée par batterie pour un horodatage précis, une journalisation des données et une planification sans modules externes.
- Conformité environnementale et de sécurité étendue: Conception de qualité industrielle avec résistance aux vibrations/chocs ; certifié UL/cUL, CE (EMC/RoHS), KC, LR, DNV, ABS pour un déploiement mondial.
- Programmation et maintenance faciles: Fonctionne avec les logiciels GX Works2/GX Works3 de Mitsubishi ; prend en charge l'édition de programmes en ligne, la surveillance et le diagnostic des défauts.
Q04UDEHCPU Matériaux et applications
Matériaux
- Boîtier et enveloppe: Plastique technique renforcé haute résistance, ignifuge (UL94 V-0), antistatique, résistant à la poussière, adapté aux armoires de contrôle industrielles.
- Circuit imprimé: PCB FR-4 multicouche avec composants CMS de qualité industrielle, revêtement conforme pour la protection contre l'humidité/la corrosion.
- Connecteur de fond de panier: Contacts haute intensité plaqués or pour une connexion fiable au bus de fond de panier de la série Q et une intégrité du signal.
- Composants internes: Processeur RISC haute vitesse, contrôleur Ethernet, transmetteur USB, tampons d'E/S opto-isolés et mémoire non volatile pour la rétention des programmes/données.
- Bornes et interfaces: Ethernet industriel (RJ45), USB (Type B) et fentes pour carte mémoire avec capots anti-poussière pour la protection contre les environnements difficiles.
Applications typiques
- Automatisation d'usine: Lignes d'assemblage, systèmes de convoyage, machines d'emballage, manutention de matériaux et lignes de production automatisées.
- Machines-outils: Machines CNC, rectifieuses, presses à injecter et systèmes de positionnement à haute vitesse.
- Systèmes de contrôle de mouvement: Contrôle servo/moteur multi-axes, bras robotiques et équipements de positionnement de précision.
- Contrôle de processus: Traitement de l'eau, transformation des aliments, fabrication pharmaceutique et surveillance d'usines chimiques.
- Systèmes de contrôle distribué (DCS): E/S distantes, acquisition de données, intégration SCADA et contrôle réseau industriel.
- Machines spéciales: Impression, textile, manutention de semi-conducteurs et équipements d'assemblage automobile.
Q04UDEHCPU Paramètres importants
| Paramètre |
Spécification |
| Numéro de pièce |
Q04UDEHCPU |
| Série de produits |
CPU Ethernet universelle haute vitesse série MELSEC-Q |
| Méthode de contrôle |
Contrôle séquentiel, de mouvement, de processus et parallèle multi-CPU |
| Vitesse d'instruction de base (LD X0) |
9,5 ns |
| Capacité de mémoire de programme |
40 K pas (160 Ko) |
| Points d'E/S max. |
4096 |
| Points de périphérique max. |
8192 |
| Support multi-CPU |
Jusqu'à 4 CPU sur le fond de panier Q ; cycle de communication à haute vitesse : 0,88 ms |
| Interfaces intégrées |
1× Ethernet 10/100BASE-T, 1× USB (Type B), fente pour carte mémoire (RAM/ROM/Flash) |
| Protocoles de communication |
Protocole MC, Ethernet/IP, FTP, communication par socket (max 16 connexions) |
| Interruption à cycle fixe |
Min 100 µs |
| Horloge temps réel (RTC) |
Intégrée, alimentée par batterie (temps de sauvegarde : environ 10 ans) |
| Alimentation |
5 VDC (depuis le fond de panier Q), 0,75 A |
| Température de fonctionnement |
0°C à +55°C |
| Température de stockage |
-20°C à +65°C |
| Humidité |
5–95 % HR (sans condensation) |
| Résistance aux vibrations |
5–8,4 Hz : amplitude de 3,5 mm ; 8,4–150 Hz : 9,8 m/s² |
| Résistance aux chocs |
147 m/s² (15 G), 3 fois sur les axes X/Y/Z |
| Dimensions (L×H×P) |
27,4 × 98 × 100 mm |
| Poids |
Environ 0,18 kg |
| Certifications |
UL/cUL, CE (EMC/RoHS), KC, LR, DNV, ABS, RINA, BV |
| Statut |
Modèle obsolète (arrêt prévu en octobre 2026) ; remplacement : Q04UDVCPU |
